山体滑坡监测探测仪器结构设计

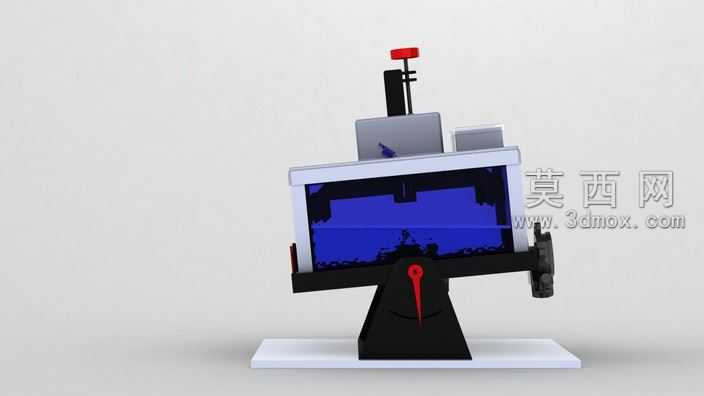

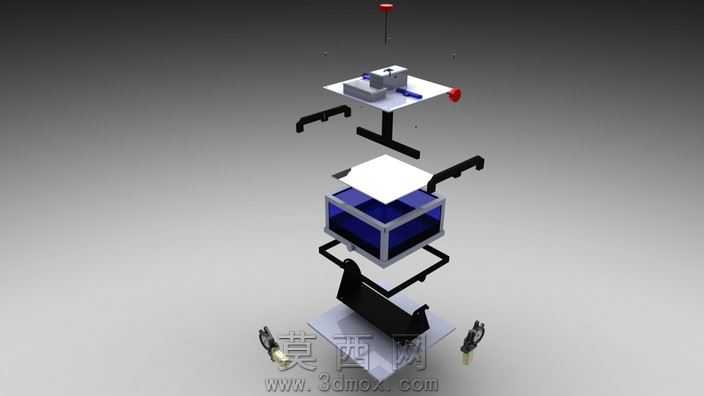

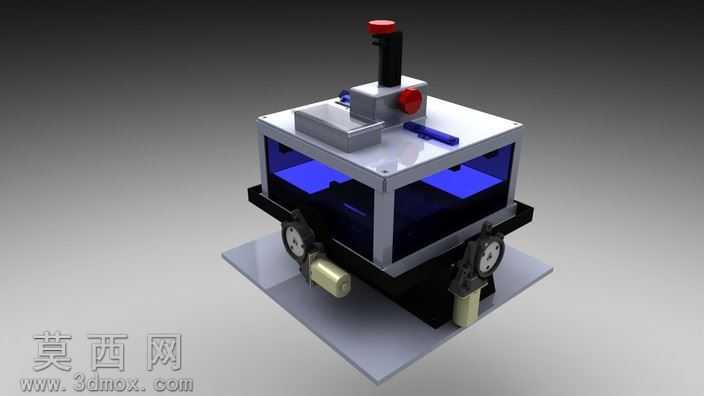

该滑坡探测器采用三维建模软件完成整体结构设计，建模过程遵循工业检测设备的功能优先设计逻辑，先完成核心功能模块的结构搭建，再逐步细化外部防护与操作组件。模型整体采用分层式箱体结构设计，主体基座为平整的方形安装平台，为上部所有功能组件提供稳定的安装基准，平台上方设置方形封闭防护箱体，箱体采用半透明深蓝色材质模拟观测视窗，可直观呈现内部传感组件的布局状态，箱体外部框架采用哑光黑色硬质金属材质，兼顾结构强度与防护性能。箱体顶部设置多组功能操作组件，居中位置设置带红色警示顶盖的立式操作杆，杆体为黑色哑光材质，醒目红色顶盖用于紧急状态下的快速操作识别，操作杆旁侧设置小型红色拨钮开关与灰色接线模块，箱体顶面两侧对称布置蓝色长条状安装压条，用于固定内部光学传感模组的安装位置。箱体前部设置红色指针式状态指示部件，可直观反馈设备当前的监测状态，箱体两侧设置黑色支撑固定架，将箱体主体与下部基座稳定连接，侧方预留传感线束的引出接口，用于连接外部光束反射检测组件。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度投射，突出设备各组件的轮廓层次与材质质感，金属部件添加细微的磨砂反射效果，塑料部件调整为低反光的哑光质感，半透明视窗材质调整光线透射参数，还原真实工程塑料与玻璃视窗的视觉差异。设计思路围绕光学传感检测的核心功能展开，通过光束反射捕捉土体的细微位移变化，整体结构布局充分考虑野外地质监测场景的使用需求，外部防护结构可抵御户外复杂环境的侵蚀，操作组件布局符合人工操作的人机工程学逻辑，各部件的安装位置预留足够的装配间隙，方便后期生产组装与日常维护调试，所有结构细节均围绕滑坡监测的精准检测需求设计，确保光学传感组件的安装精度与运行稳定性。
