双风扇笔记本外置散热底座结构设计

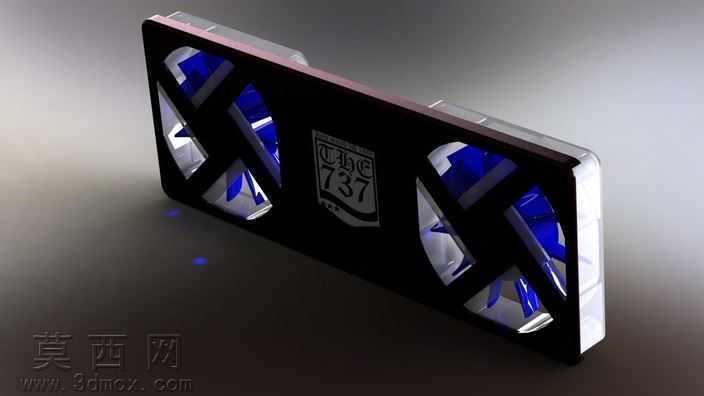

本作品为笔记本外置双风扇散热底座的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过草图绘制确定整体外轮廓的长宽比例，匹配常规14-15英寸笔记本的放置尺寸，外壳采用薄壳特征生成，边缘做圆角过渡处理避免尖锐棱角，兼顾握持使用的安全性与外观的流畅感。散热核心区域设置两个独立的轴流风扇安装位，风扇外框与底座壳体通过卡扣结构实现预固定，预留的螺丝柱位可进一步加固连接，避免风扇运转时产生共振异响。风扇扇叶采用多叶片曲面造型，通过曲面放样、加厚特征生成实体，叶片的倾斜角度经过反复调整，在保证送风风量的同时降低转动风阻，减少运行噪音。两个风扇之间的壳体区域做了内凹的标识位设计，可放置品牌标识或装饰图案，提升产品的外观辨识度。壳体侧边做了半透明的饰条结构，建模时单独拆分透明件与黑色主体件的装配关系，渲染阶段为黑色主体壳体赋予磨砂哑光塑料材质，模拟ABS工程塑料的细腻磨砂质感，半透明饰条赋予半透PC材质，添加轻微的折射与反射效果，还原透明塑料的通透质感，风扇扇叶赋予亮面深蓝色塑料材质，与黑色壳体形成鲜明的视觉对比，金属转轴部分赋予抛光金属材质，体现金属部件的光泽质感。渲染时采用侧上方主光源搭配底部补光的布光方案，突出壳体的轮廓层次与扇叶的结构细节，阴影做柔化处理让整体渲染效果更贴近真实产品的展示效果。设计思路上围绕笔记本散热的核心需求，双风扇布局可同时覆盖笔记本CPU、显卡两个核心发热区域，相比单风扇散热方案散热覆盖范围更广，壳体表面预留的通风栅格与风扇位置精准对应，保证冷风可直接穿过栅格送达笔记本底部，带走堆积的热量，整体结构无多余复杂部件，拆分件数量少，可有效降低后续开模生产的成本，卡扣式的风扇安装结构也方便后续拆卸清理风扇积尘，延长产品的使用寿命。
