轻型飞行器起落架支撑结构设计

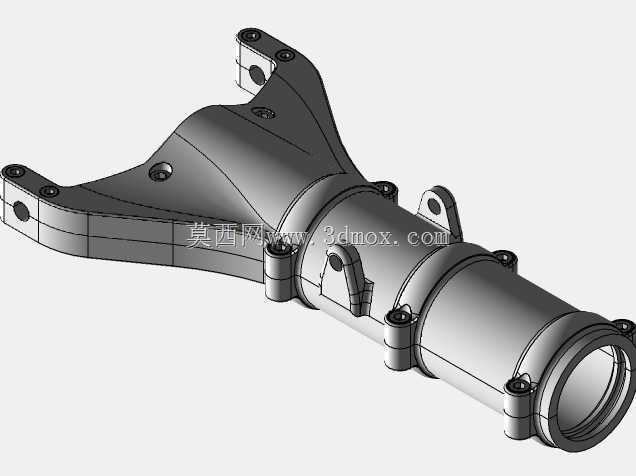

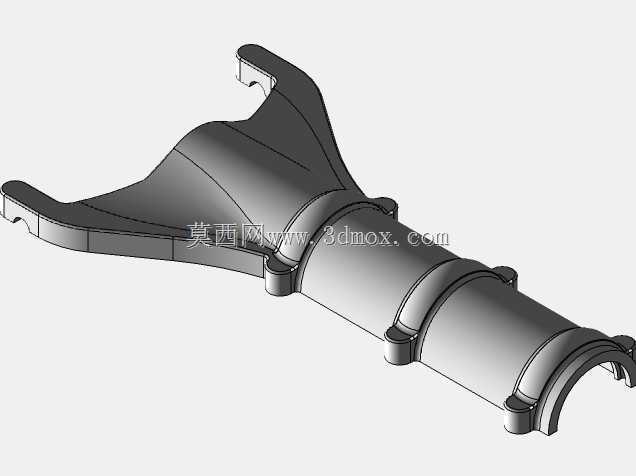

　　在轻型通用航空飞行器的结构设计中，起落架作为唯一直接与地面接触的承力部件，其结构合理性直接决定地面滑行、起降阶段的整机安全表现。不同于大型民航客机的复杂多轮起落架结构，小型自制类轻型飞行器的起落架往往采用一体化承力设计，在保证结构强度冗余的前提下尽可能降低结构重量，适配小吨位飞行器的载荷需求。本次涉及的起落架支撑结构，主要承担起降过程中地面冲击载荷的传递作用，将机轮受到的垂直冲击力、滑行转向时的侧向载荷均匀传递至机身主承力框，避免局部应力集中造成的结构失效。从结构布局来看，该零件采用一体化铸造成型后机加工的工艺路线，主体为变截面的中空承力筒结构，两侧延伸出对称的安装支耳，支耳上预留的螺栓孔用于连接起落架减震支柱与机轮摇臂，

　　筒身端部的法兰结构则通过螺栓组与机身下部的承力隔框固定，整个传力路径连续无突变，能够有效分散冲击载荷。设计过程中优先考虑了安装边界的适配性，支耳的孔位间距严格匹配对应型号减震支柱的安装尺寸，法兰端的螺栓孔分布圆直径与机身隔框的预装孔位完全对齐，不需要额外制作转接件即可完成装配，降低现场安装的调整工作量。零件的外形轮廓做了大圆角过渡处理，一方面是为了减少应力集中系数，避免交变载荷下的疲劳裂纹萌生，另一方面也能降低飞行过程中的气动阻力，适配轻型飞行器低速飞行阶段的气动需求。在功能特性上，该结构除了承担基础的承力连接作用，还预留了刹车管路、轮速传感器线束的走线路径，筒身内部的空腔可以容纳管线，避免外露管线在起降过程中被地面杂物剐蹭损坏。

　　针对训练场景下的粗暴操作工况，该结构在支耳与主体连接的位置做了局部加厚处理，厚度较常规同尺寸起落架增加2mm，能够承受超出额定载荷30%的冲击而不发生塑性变形，满足飞行训练过程中高频次起降、着陆操作不规范带来的额外载荷冲击。实际应用中，这类起落架结构多用于最大起飞重量不超过600kg的单发轻型自制飞行器，在私人飞行、航空运动、飞行训练等场景下广泛使用，其结构简单、维护方便的特点，能够适配非专业机场的简易跑道起降条件，即使在草地、土质道面起降时，结构也能承受道面不平整带来的连续颠簸载荷。设计阶段的受力仿真显示，当以3m/s的下沉速度着陆时，零件最大应力出现在支耳螺栓孔周边，应力值远低于所选航空铝合金的屈服强度，

　　安全系数满足轻型航空器的设计规范要求，同时整体重量控制在1.2kg以内，不会给整机带来过多的重量负担。安装时需要注意，支耳与减震支柱连接的螺栓需要采用航空级高锁螺栓，拧紧力矩严格按照工艺要求执行，法兰端与机身隔框之间需要加装橡胶减震垫，过滤地面滑行时的高频振动，避免振动传递至机身造成机载设备的松动。不同于量产机型的起落架结构，该设计针对训练用途做了针对性优化，取消了复杂的收放机构，采用固定式布局，虽然会增加一定的飞行阻力，但结构可靠性大幅提升，减少了收放机构故障带来的飞行风险，非常适合飞行训练场景下的高频率使用需求，日常维护只需要定期检查螺栓紧固力矩、结构表面是否存在裂纹即可，维护难度远低于可收放式起落架结构。
