28脚2.54间距锁紧式IC测试插座结构

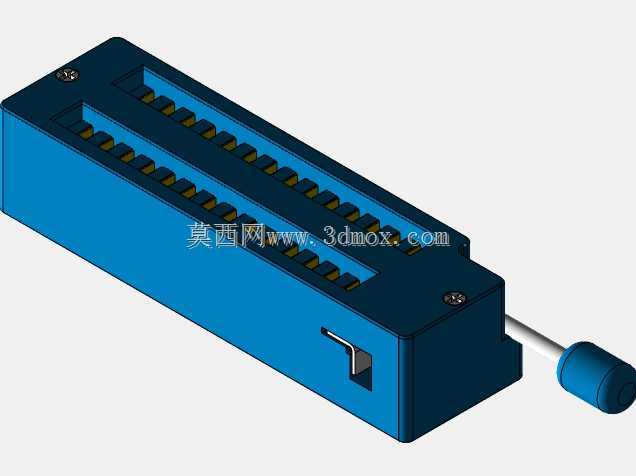

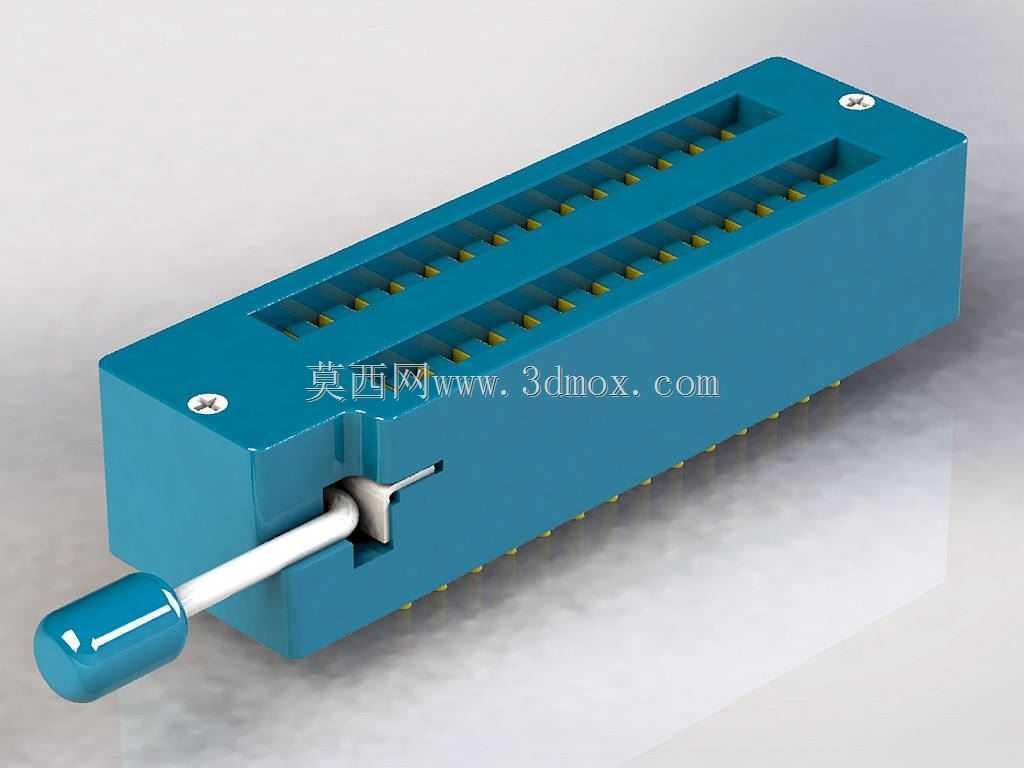

　　在电子制造与硬件研发的测试环节，这类锁紧式IC插座是实验室小批量验证、产线返修工位上极为常见的工装配件，主要针对双列直插封装的集成电路做临时电气连接，避免芯片直接焊接在电路板上造成的拆焊损伤，也能实现同一块测试板适配多颗同封装芯片的快速切换，大幅降低原型验证阶段的物料损耗。从结构设计来看，这款插座采用了侧边拨杆锁紧的结构逻辑，拨杆通过内部的凸轮结构带动压条动作，当拨杆扳至锁紧位时，内部的镀金接触插脚会紧密贴合芯片引脚，保证接触电阻稳定在毫欧级，避免测试过程中出现信号中断、接触不良导致的测试数据偏差；拨杆复位时压条抬起，芯片引脚可轻松插入或取出，操作力度经过调校，单手即可完成锁紧与释放动作，不会因为力度过大导致芯片引脚弯折。

　　尺寸参数上，这款插座适配的是标准28脚双列直插封装芯片，引脚节距严格遵循2.54毫米的行业通用标准，两排插脚的行间距为7.64毫米，完全匹配通用DIP封装的引脚排布规范，安装孔位的位置也对应标准面包板、万能板以及量产测试治具的孔位布局，不需要额外做孔位修改即可直接装配。外壳采用高强度绝缘工程塑料注塑成型，表面做了哑光防静电处理，避免静电积累击穿敏感的CMOS类芯片，外壳上的固定螺丝采用不锈钢材质，锁紧后不会出现外壳形变导致的引脚对位偏移，接触弹片采用铍铜镀金材质，既保证了足够的弹性夹持力，也能在数千次插拔后依然保持稳定的接触性能，不会因为氧化导致接触电阻升高。在实际应用场景中，这类插座除了用于研发阶段的芯片功能验证，

　　还会用在芯片烧录工位上，配合烧录器完成固件的批量烧写，不需要每颗芯片都做焊接固定，烧写完成后可直接取出转入焊接工序，大幅提升烧录效率；在教学实验场景中，这类插座也是单片机实验板的核心配件，学生可以反复插拔更换不同的主控芯片，完成不同的实验项目，不会因为反复拆焊损坏实验电路板。设计过程中需要重点考量的几个边界条件：首先是插脚的共面度，所有接触弹片的顶端需要保持在同一平面，公差控制在0.1毫米以内，否则会出现部分引脚接触不良的问题；其次是拨杆的行程设计，行程过大会导致压条压伤芯片引脚，行程过小则无法提供足够的夹持力，需要结合弹片的弹性形变范围做精准的行程匹配；另外外壳的耐温性能需要满足波峰焊的温度要求，

　　因为部分场景下插座会直接焊接在电路板上，需要耐受260摄氏度的波峰焊温度10秒以上不会出现形变、绝缘性能下降的问题。插座底部的插脚采用直插式设计，插脚直径0.5毫米，适配标准PCB板的0.6毫米安装孔径，插脚表面做了镀锡处理，焊接时上锡速度快，不会出现虚焊问题，插脚与内部接触弹片采用一体式冲压成型，没有拼接焊点，避免长期使用后出现内部接触断开的故障。在结构细节上，插座的芯片放置槽做了导向倒角处理，芯片放入时可以顺着倒角自然滑入正确位置，不需要刻意对准引脚，降低操作人员的对位难度，槽体的宽度尺寸比芯片本体宽度大0.2毫米，既不会因为间隙过大导致芯片偏移，也不会因为间隙过小导致芯片卡滞无法取出。锁紧压条的表面做了绝缘涂层，压合时不会与芯片引脚之间出现短路问题，压条与引脚接触的位置做了防滑齿纹，锁紧后芯片不会出现上下窜动，即使测试过程中受到轻微震动也不会出现接触松动的问题。
