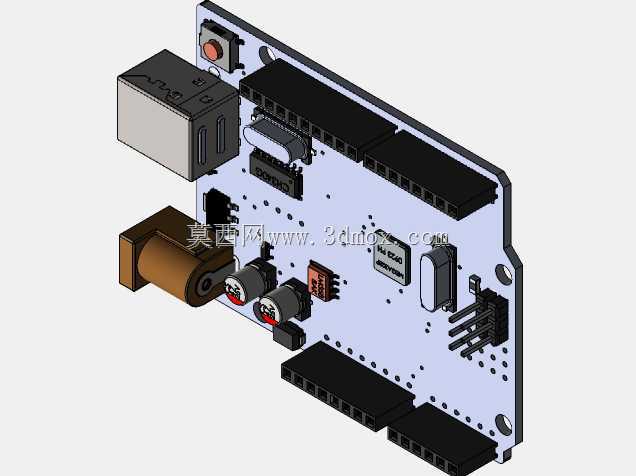

Arduino Uno R3集成电路编程烧录座结构设计

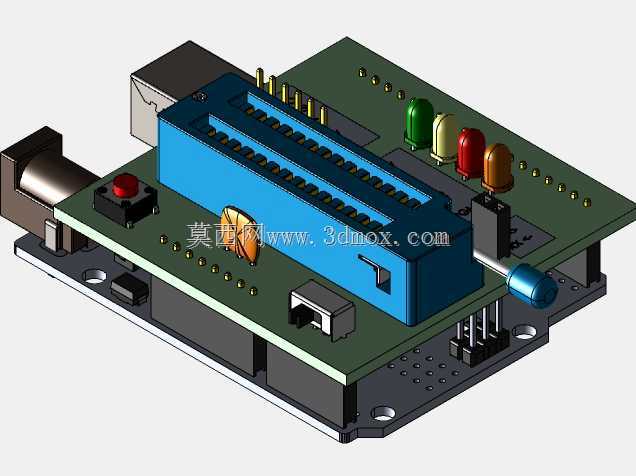

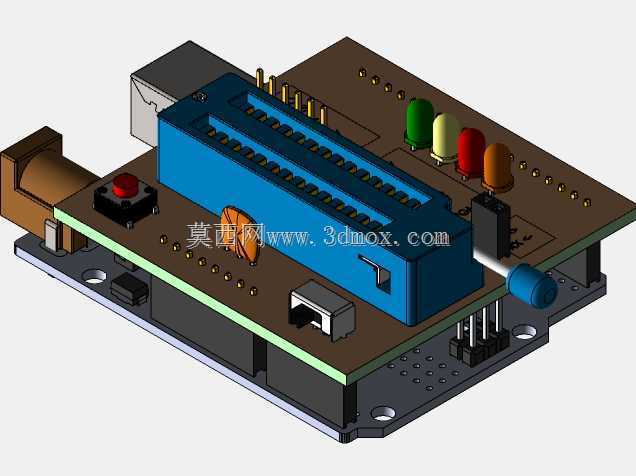

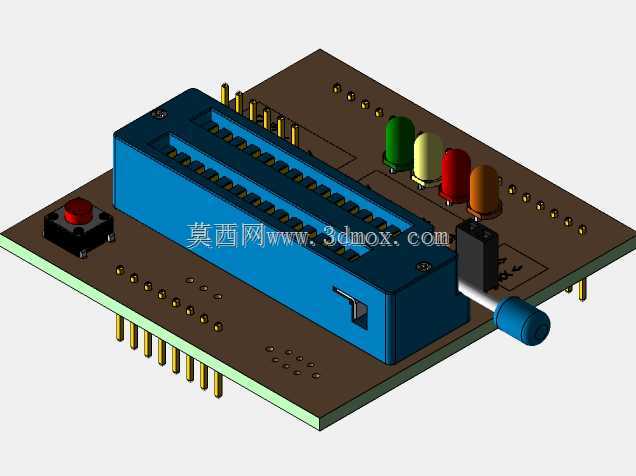

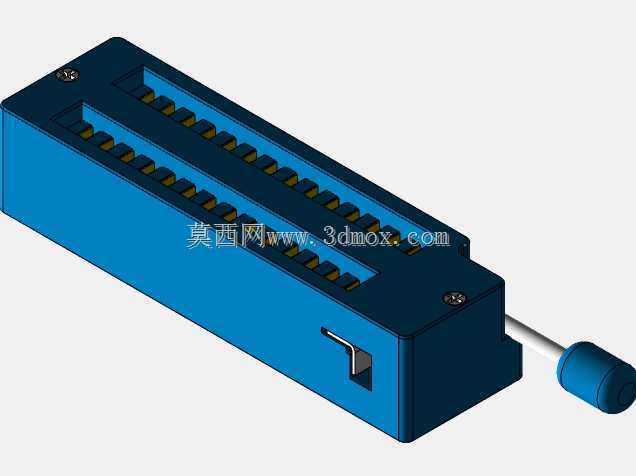

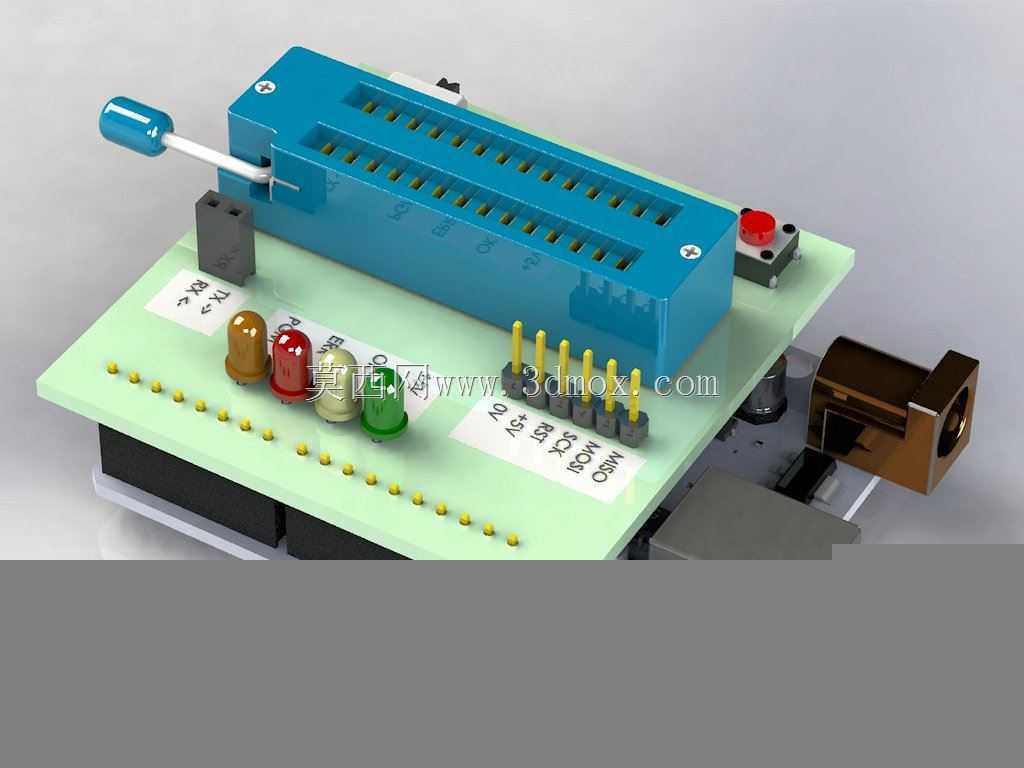

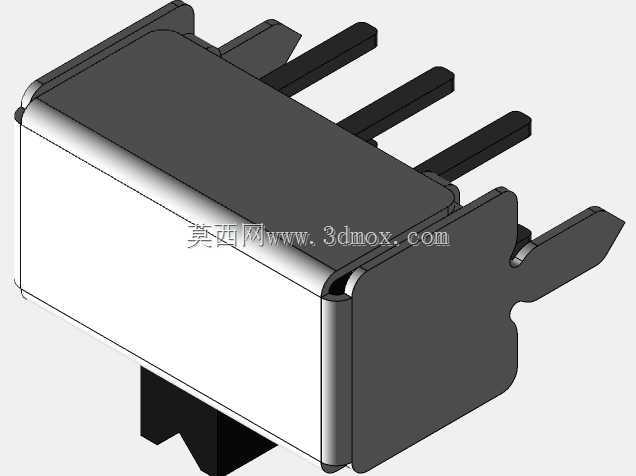

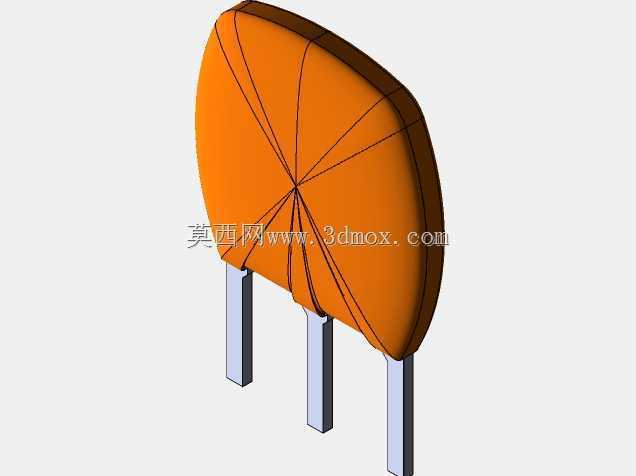

　　在嵌入式开发、电子小批量试制以及高校电子实训场景中，针对AtMega328P这类直插封装主控芯片的程序烧录，常需要配套稳定的编程工装来替代反复插拔开发板的繁琐操作，这款Uno R3集成电路编程板正是面向这类场景设计的专用烧录载具。从结构布局来看，整个载板以浅绿色FR-4环氧基板作为承载基底，基板边缘预留了标准安装孔位，可直接固定在桌面测试台或者自动化烧录工位的工装架上，整体安装边界与常规Arduino Uno开发板的外轮廓保持兼容，不需要额外修改现有测试工位的固定治具。基板上方的核心部件是蓝色的双列直插锁紧座，锁紧座旁配套了蓝色拨杆式锁紧手柄，操作时只需向上扳动手柄即可抬起锁紧压片，将芯片引脚对准座体上的定位标识放入后压下手柄，

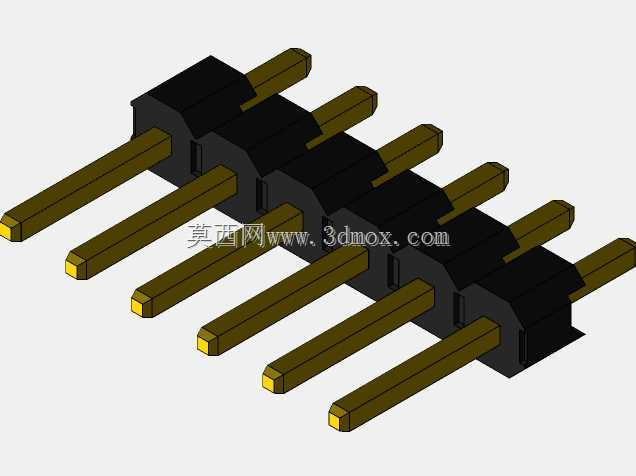

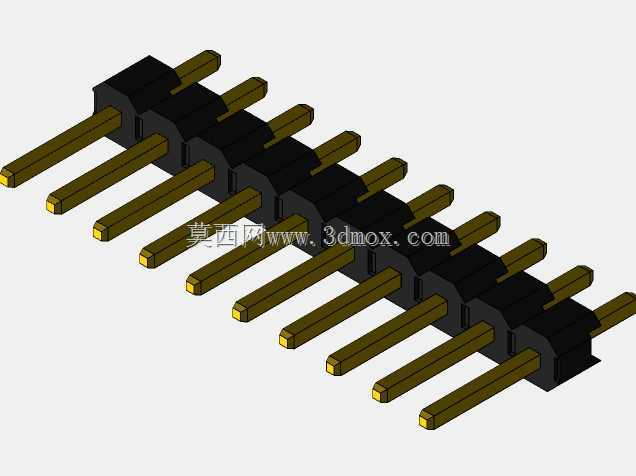

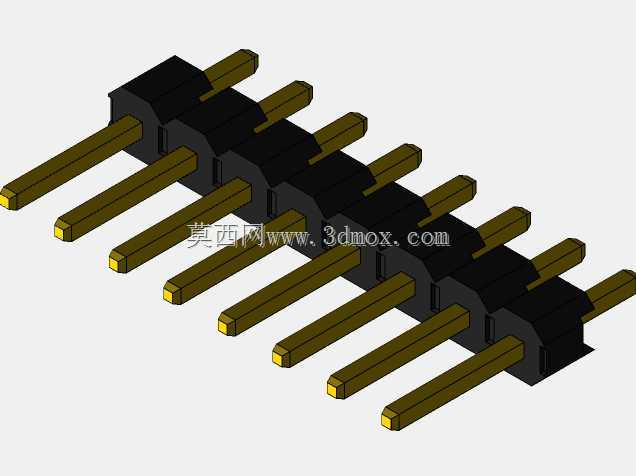

　　就能实现所有引脚的可靠压接，避免传统IC插座插拔过程中出现的引脚弯折、接触不良问题，锁紧座的引脚间距严格按照2.54mm标准排针间距设计，适配DIP-28封装的AtMega328P芯片，每个引脚的接触弹片都做了镀金处理，降低反复插拔带来的接触电阻波动，保证烧录过程中信号传输稳定。锁紧座一侧排布了红、黄、绿、棕四色状态指示灯，分别对应电源、烧录中、烧录完成、故障提示四类状态，指示灯下方的丝印层清晰标注了每个灯位的功能定义，操作人员无需查阅说明书就能快速判断设备运行状态；指示灯旁预留了2.54mm间距的外扩排针，可直接引出芯片的IO引脚，方便烧录完成后直接外接测试电路做功能验证，不需要将芯片从锁紧座上取下，

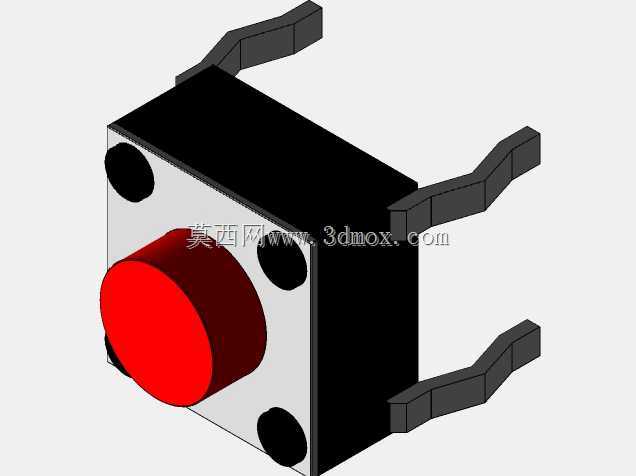

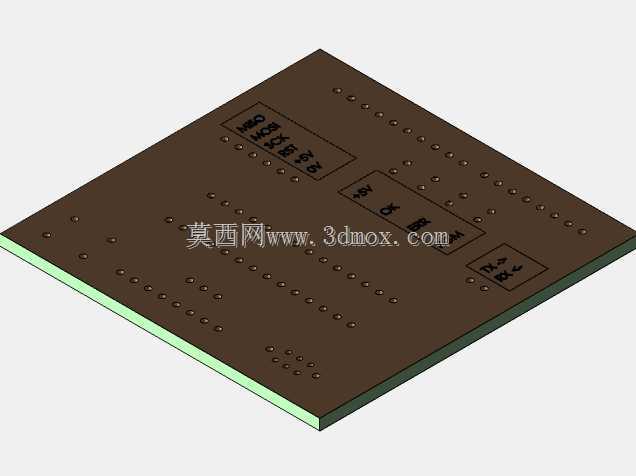

　　大幅缩短单颗芯片的测试烧录流程。基板靠近边缘的位置设置了红色轻触复位按键，按键行程1.5mm，按压力度控制在120g左右，既避免误触，又能保证操作手感，复位键旁预留了USB转串口模块的安装位，可直接插接常用的CH340串口模块，不需要额外飞线就能实现与上位机的通讯连接。在锁紧座的另一侧，设置了白色丝印的引脚定义标识，从数字IO口到模拟输入口、电源引脚的序号都逐一标注，即使是初次接触该工装的实训学生，也能快速对应引脚功能，减少接错线导致的芯片烧毁风险。基板底部预留了标准排母的焊接位置，可直接插接配套的亚克力防护底座，避免桌面金属杂物导致的基板短路问题，底座的四个角设置了橡胶防滑脚垫，放在光滑桌面上操作时不会出现滑移。从设计思路上，这款编程板没有做多余的冗余结构，所有部件都围绕“快速烧录、稳定接触、操作便捷”三个核心需求排布：将操作频率最高的锁紧手柄放在靠近操作人员的一侧，状态指示灯放在视线最容易覆盖的区域，复位键和外扩接口都分布在基板边缘，不会被锁紧座或者外接线材遮挡操作空间。在实际产线小批量烧录场景中，该工装可配合自动烧录机台的下压机构使用，锁紧座的压片受力强度可承受机台50N的恒定下压力，不会出现座体开裂或者引脚变形问题；在高校实训场景中，所有外露的导电部件都做了绝缘处理，学生误碰到带电引脚也不会出现短路烧板的问题。和传统的飞线烧录方式相比，这款集成式编程座将芯片定位、引脚连接、状态指示、通讯接口全部整合在一块基板上，

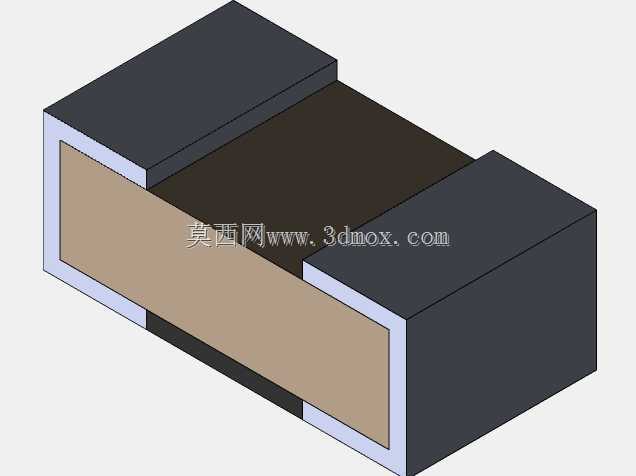

　　单颗芯片的烧录辅助时间从原来的1分钟左右压缩到10秒以内，同时引脚接触不良导致的烧录失败率从原先的15%以上降低到1%以内。结构设计上充分考虑了不同使用场景的兼容性，既可以作为桌面手动烧录工具使用，也可以作为自动化烧录设备的载具模块，基板的厚度采用1.6mm标准FR-4板材，波峰焊后的翘曲度控制在0.5%以内，保证长期使用后锁紧座的安装平面度不会出现偏差，避免芯片引脚压接深度不一致导致的个别引脚接触不良问题。板上的所有丝印都采用耐磨防刮的油墨印刷，经过上万次插拔摩擦后依然能清晰辨识引脚定义，指示灯的限流电阻都采用0805封装的工业级电阻，可承受5V电源下的长期通电工作，不会出现电阻过热烧毁的问题。
