焊接夹具支承轴组件结构设计

　　在汽车零部件、钣金结构件的批量焊接生产场景中，这类支承轴类焊接夹具组件是工位上的核心定位承载部件，直接决定了待焊工件的装夹精度与焊接过程的结构稳定性，避免焊接热变形导致工件尺寸超差。从实际产线应用来看，这类组件通常安装在焊接变位机的工作台面或者固定焊接工位的基座上，主要承担待焊轴类、带安装孔支架类零件的径向定位与轴向支撑作用，装夹时工件的对应安装孔位可以直接套入组件上部的开口槽内，配合侧面的锁紧机构完成快速固定，不需要额外打磨适配面，能大幅缩短单工位的装夹辅助时间。

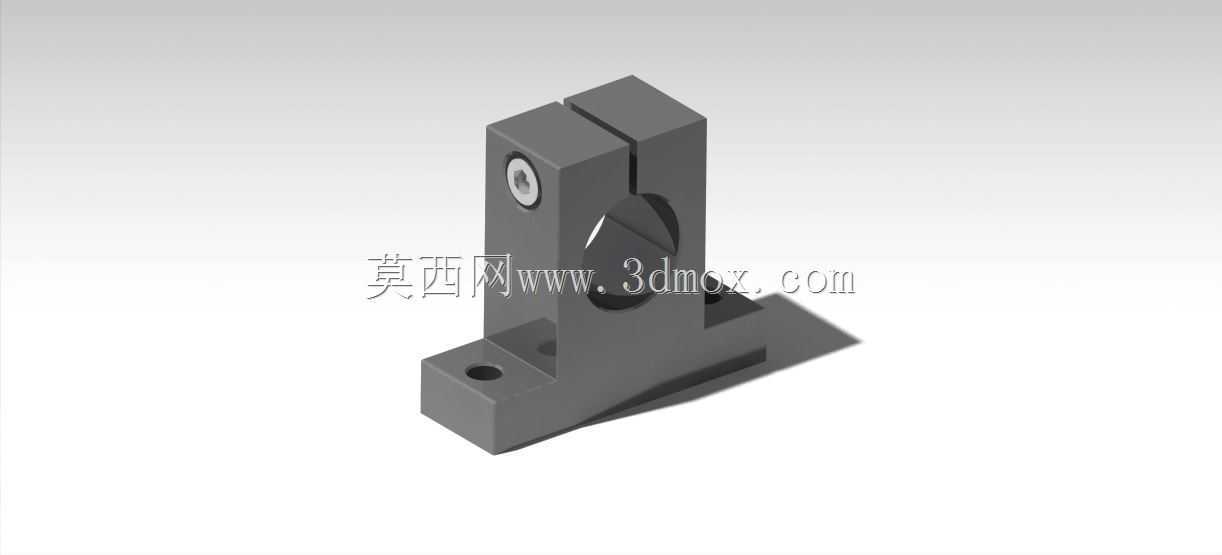

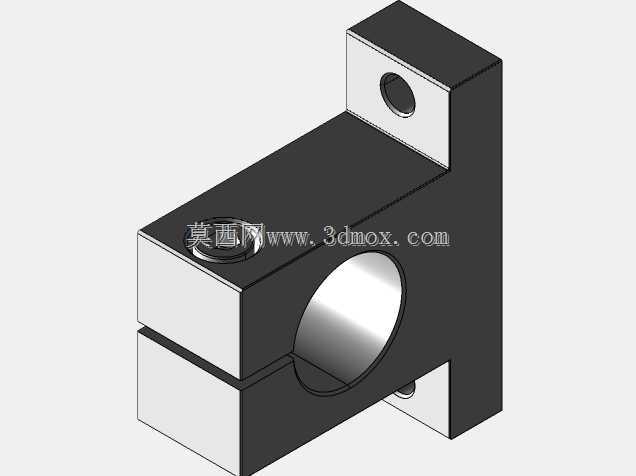

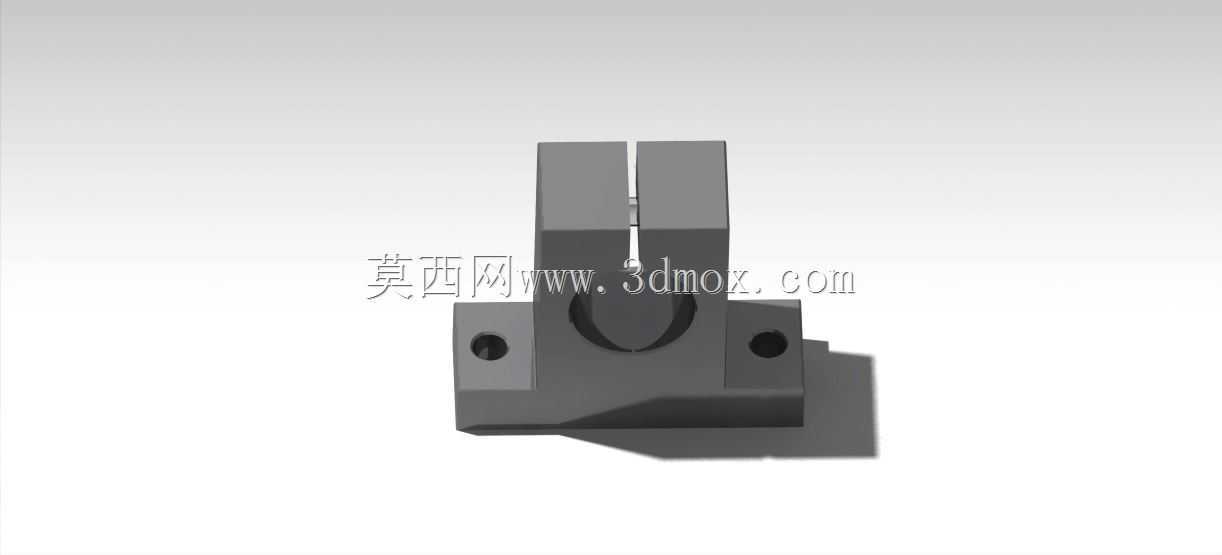

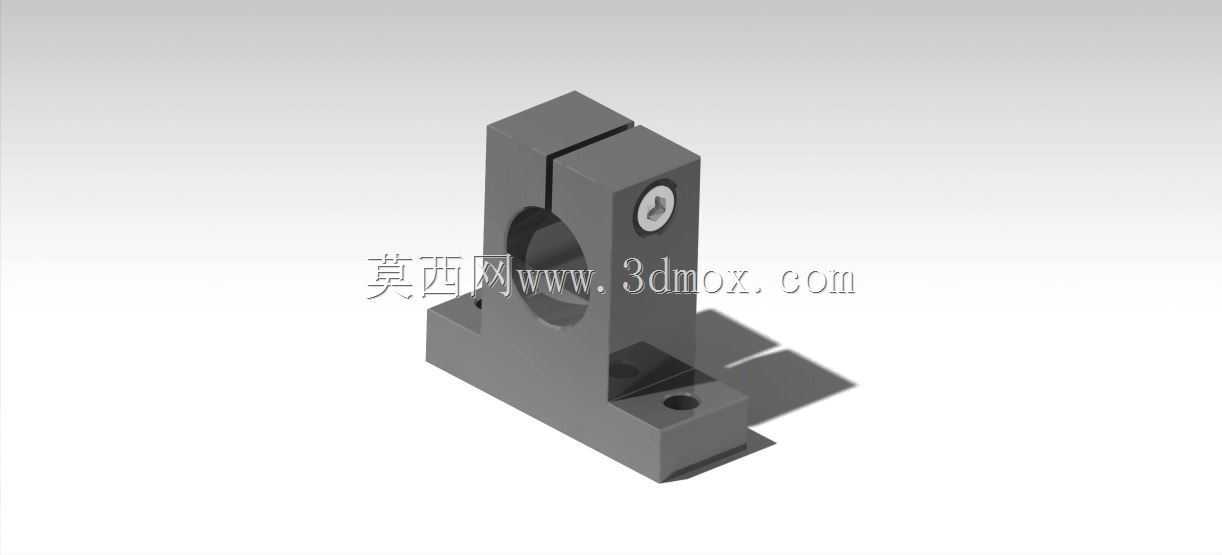

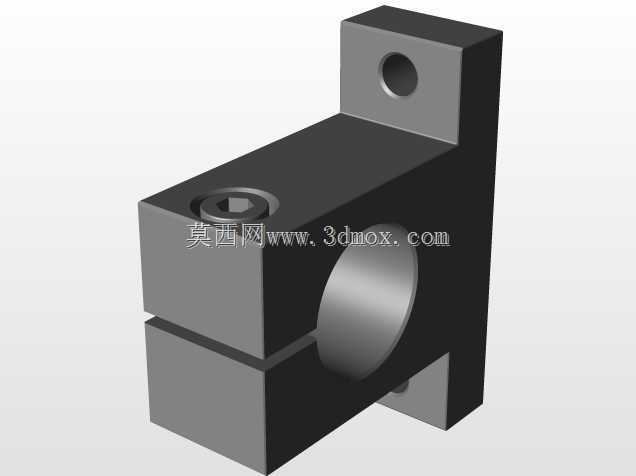

　　从结构设计思路来看，组件下部的基座采用了带两个对称安装孔的方块结构，安装孔的孔位公差控制在±0.02mm范围内，安装时可以通过内六角螺栓直接固定在工位基板的T型槽或者预制螺纹孔上，基座底部做了0.5mm的凹面避空设计，避免安装面存在焊渣、毛刺时导致组件安装倾斜，影响定位精度。上部的开口夹持槽宽度与待支承的工件轴径做了间隙配合设计，单边间隙控制在0.03-0.05mm，既保证工件可以顺利放入槽内，又不会因为间隙过大导致焊接过程中工件出现晃动，槽底的半圆弧形面与工件外圆完全贴合，增大接触面积的同时，避免尖角接触造成工件表面压伤。

　　组件中间的弧形让位结构，是为了避让焊接过程中焊枪的行走路径，当焊枪走到工件下部焊缝位置时，不会和夹具本体发生碰撞，不需要额外调整焊枪角度或者增加辅助让位机构，能适配多姿态的焊接作业需求。两侧的安装凸台做了加厚处理，厚度达到12mm，能承受焊接过程中较大的压紧力与焊接热应力，不会因为长期受力出现开裂变形。整体外形的安装边界控制在长80mm、宽60mm、高100mm范围内，不会占用过多的工位空间，在多工位焊接工装上可以密集排布，适配多工件同时装夹的批量生产需求。

　　从实际使用的性能表现来看，这类夹具组件经过发黑防锈处理，能适应焊接车间多焊渣、高湿度的恶劣工况，日常维护只需要定期清理槽内积累的焊渣即可，不需要频繁更换易损件，使用寿命可以达到3年以上。在定位精度表现上，重复装夹的定位误差可以控制在0.05mm以内，完全满足二氧化碳气体保护焊、氩弧焊等常规焊接工艺的精度要求，不需要焊后再进行大量的校正工序，能有效降低后续加工的成本。在结构优化层面，上部的开口槽两侧做了1*45°的导向倒角，工件吊装放入时可以自动导正，即使人工吊装存在一定的位置偏差，也能顺着倒角滑入定位槽内，降低操作人员的装夹对位难度。基座与上部夹持部分采用一体化铣削加工而成，没有拼接焊缝，整体刚性更强，不会因为长期承受焊接冲击出现连接部位松动的问题。
