多通法兰连接铸造壳体结构设计

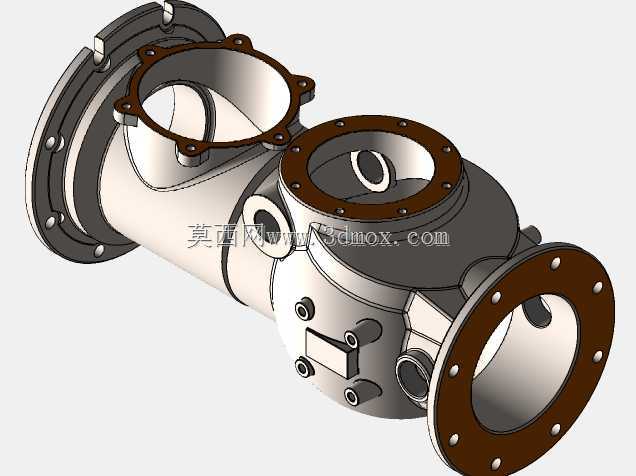

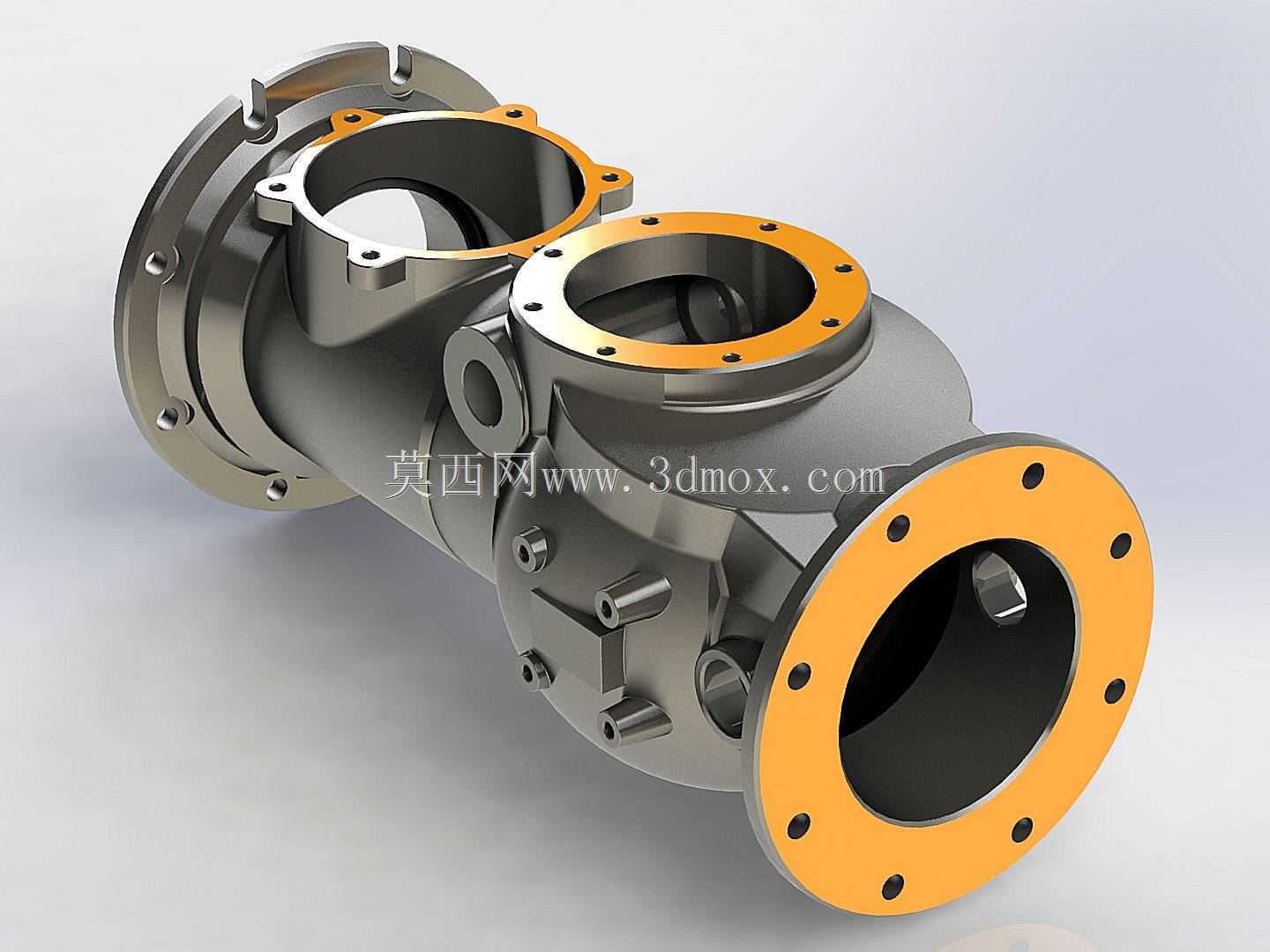

　　这类多通带法兰的铸造壳体构件，常见于流体输送管路的汇流、分流节点，或是特殊工况下的介质导流腔体结构，在液压系统、工艺管路、试验台架搭建中都有类似结构的应用场景。从结构本身来看，主体采用一体化铸造成型的腔体设计，三个带螺栓孔的连接法兰分别朝向不同轴向，能够实现三路管路的连通对接，法兰端面加工有密封安装面，可配合密封垫片实现端面静密封，避免腔体内输送介质出现泄漏。

　　设计这类构件时，首先要结合管路的通径要求确定各法兰接口的内径尺寸，保证介质流通截面满足流量要求，避免通径突变造成的局部流阻过大。法兰上的螺栓孔采用均匀圆周排布，孔位公差需要匹配对接法兰的安装标准，保证现场安装时螺栓能够顺利穿入，不会出现孔位错位导致的装配干涉。腔体的壁厚设计需要兼顾承压能力与铸件成型工艺，壁厚过薄会导致铸造时充型困难，容易出现冷隔、浇不足的铸造缺陷，壁厚过大则会增加整体重量，同时铸件冷却过程中容易出现缩孔、缩松的内部缺陷，因此需要结合铸造工艺的圆角过渡设计，在腔体转角、法兰与腔体连接位置设置合理的铸造圆角，减少应力集中的同时优化金属液的充型流道。

　　从安装边界来看，三个法兰的端面垂直度、同轴度需要满足装配要求，尤其是不同朝向的法兰之间的角度公差，会直接影响对接管路的安装走向，如果角度偏差过大，会导致对接管路出现强制装配的情况，长期运行下会在连接位置产生附加应力，容易造成密封失效甚至结构开裂。腔体上额外设置的小直径凸台接口，可用于安装压力检测、温度检测的传感元件，或是作为排气、排液的辅助接口，这类小接口的位置设计需要避开主法兰的螺栓安装空间，同时要保证传感器安装时有足够的操作空间，不会和周边管路、结构件产生干涉。

　　建模过程中，这类铸造件需要先搭建整体的腔体骨架，确定各接口的轴向位置与角度，再通过布尔运算构建内部的流通腔体，之后在各接口位置添加法兰结构，绘制螺栓孔的排布阵列，最后处理所有的工艺圆角与拔模斜度，保证模型能够直接用于铸造工艺的模具设计。需要注意的是，腔体内部的流道过渡位置要做圆滑处理，避免出现直角突变，减少介质流动时的湍流损耗，同时也能避免铸造时的尖角位置出现应力集中。这类结构作为练习建模的案例，能够很好地锻炼工程师对复杂空间角度法兰的定位能力、铸造工艺结构的处理能力，以及装配公差的预留意识，建模完成后可通过干涉检查功能验证各螺栓孔的安装空间、法兰对接面的贴合情况，确保结构设计符合实际装配的要求。在实际应用中，这类壳体的材质通常根据输送介质的特性选择，普通工况下采用铸铁铸造成型即可满足强度与成本要求，有腐蚀介质的工况则会选用不锈钢或是铸钢材质，配合对应的表面处理工艺提升使用寿命。
