带径向加强筋的法兰式轮毂连接座结构

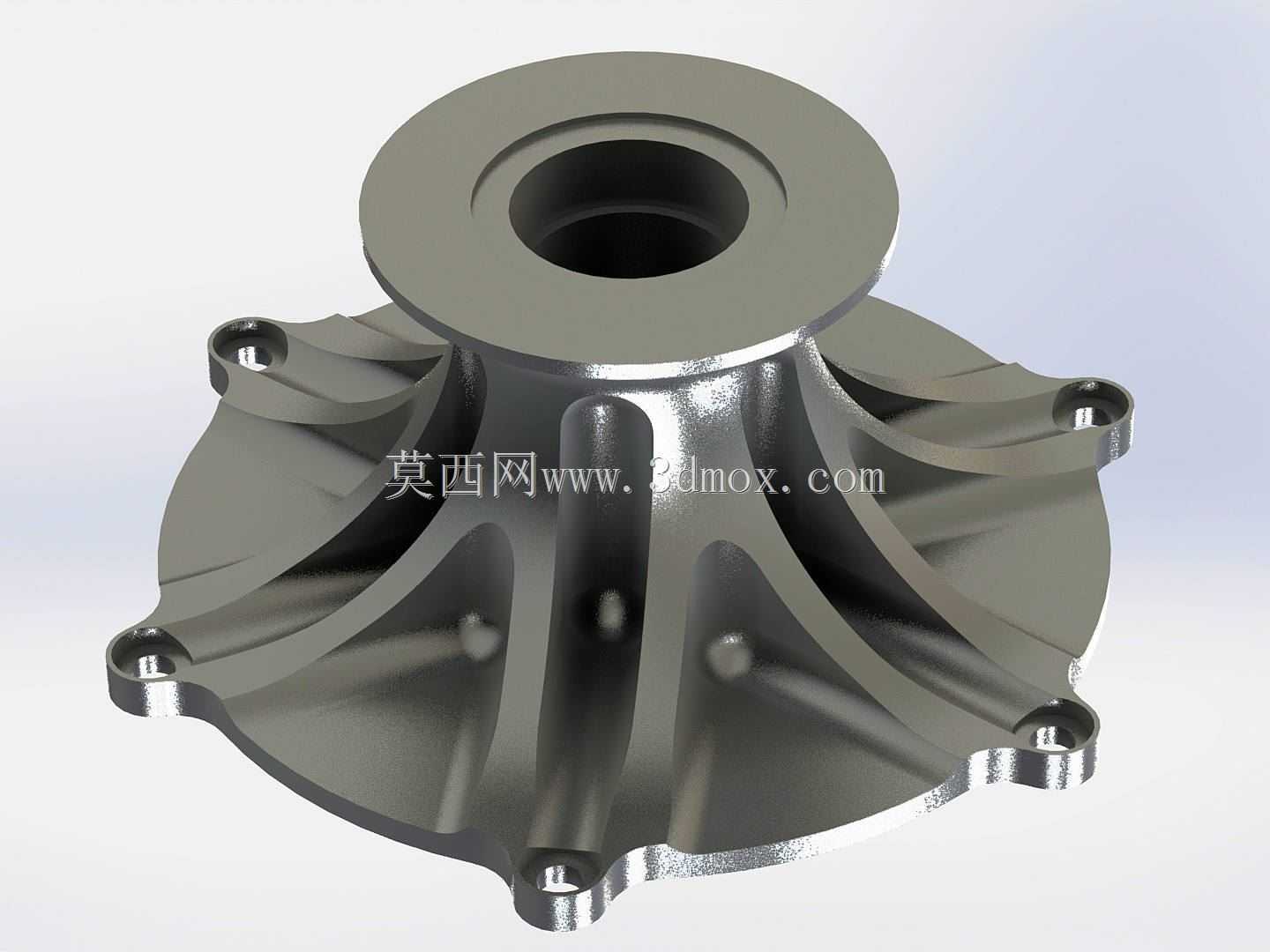

　　这类带径向放射状加强筋的法兰式连接座，常见于中小型流体输送设备的叶轮与主轴连接部位，也可作为轻型传动系统的轮毂支撑构件，在离心式风机、小型水泵的转子总成中应用十分广泛。从结构功能来看，中心的通孔用于与传动轴配合，通常采用过渡配合或小间隙配合，保证扭矩传递过程中不会出现径向窜动，上端的环形凸台用于抵接轴肩或配套的锁紧挡圈，实现轴向定位，避免运行过程中构件沿轴向外移。底部的法兰盘沿圆周均匀分布了6个安装孔，孔位采用锪平设计，用于穿装连接螺栓，将整个构件与配套的叶轮盘、传动端盖等部件锁紧固定，安装孔的位置度公差通常控制在0.1mm以内，保证装配后整体的同轴度，减少高速旋转时的动不平衡量。

　　设计上采用放射状加强筋连接中心轮毂与外缘法兰盘，是典型的轻量化结构设计思路，相比实心圆盘结构，在保证整体结构刚度、强度满足运行载荷要求的前提下，能减少40%以上的材料用量，同时降低构件自身的转动惯量，减少设备启动阶段的扭矩负载，降低驱动电机的启动功率要求。筋条的截面采用变厚度设计，靠近中心轮毂的位置筋厚更大，向法兰外缘方向逐渐收薄，对应应力分布的规律——中心部位承受的扭矩传递应力最大，外缘部位主要承担螺栓连接的压紧力，这种变厚度设计能让材料的力学性能得到充分利用，避免局部应力集中。筋条与轮毂、法兰的衔接位置都做了圆角过渡处理，避免直角衔接带来的应力集中问题，在设备启停的交变载荷作用下，能有效降低疲劳裂纹产生的概率，延长构件的使用寿命。

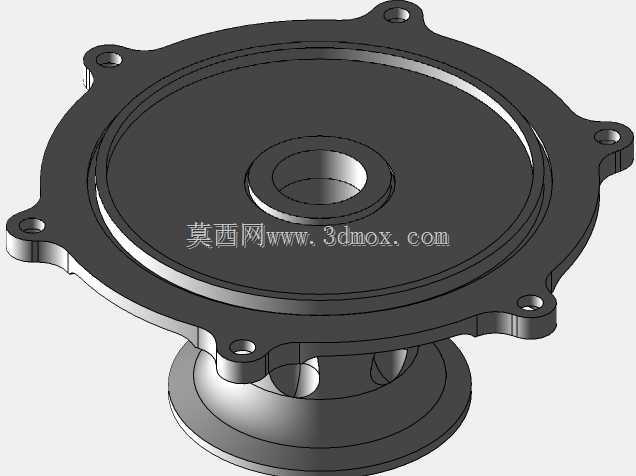

　　构件的型腔设计是这类零件建模过程中的典型训练场景，实际生产中这类铸件的型腔部分，通常先构建出型腔的实体特征，再通过布尔运算从基体零件中切除出对应的空腔结构，相比直接抽壳或者逐面切除的方式，这种方法能更精准地控制型腔的壁厚均匀性，尤其是在加强筋之间的凹陷区域，能保证壁厚偏差控制在铸件允许的公差范围内，避免出现局部壁厚过薄导致的浇不足、冷隔等铸造缺陷，也能防止局部壁厚过大带来的缩松、缩孔问题。

　　从安装边界来看，这类构件的轴向总高度通常根据配套设备的腔体空间设计，外缘法兰的外径要小于安装腔体内径，预留1-2mm的装配间隙，方便安装过程中的对位调整，同时避免运行过程中热胀冷缩导致构件与腔体内壁发生剐蹭。中心通孔的内径尺寸与配套轴径匹配，公差带通常选用H7/k6的过渡配合，既保证装配时的便利性，又能保证运行过程中不会出现相对转动。安装孔的孔径比配套螺栓大0.5-1mm，补偿装配过程中的位置度误差，降低装配难度。

　　实际应用中，这类构件通常采用铸铝或者铸铁材质，铸铝材质多用于对重量要求较高的移动式设备、小型风机类产品，铸铁材质则用于载荷更大、运行工况更稳定的工业水泵、固定传动装置中。加工过程中，先以铸件毛坯的法兰端面为粗基准，加工中心通孔与上端凸台端面，再以加工好的中心孔为精基准，加工法兰端面与安装孔，保证各加工面的形位公差满足设计要求。建模过程中需要注意拔模角度的设置，所有沿脱模方向的面都要设置1-3度的拔模斜度，满足铸造或者压铸的工艺要求，筋条表面的拔模方向要与整体脱模方向保持一致，避免出现倒扣结构，增加模具制作的复杂度与生产成本。
