雅马哈RX车型配套铝制制动鼓结构

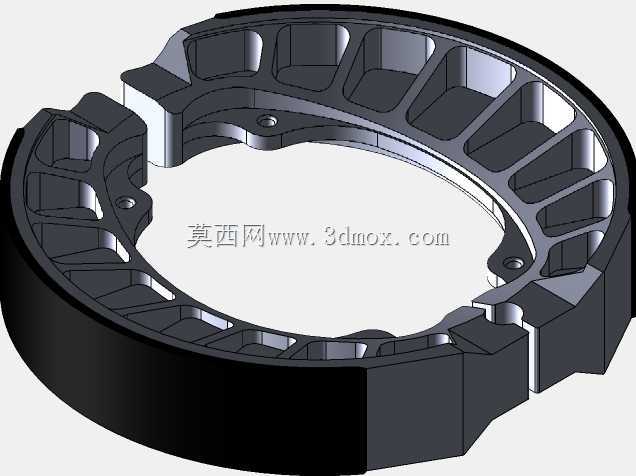

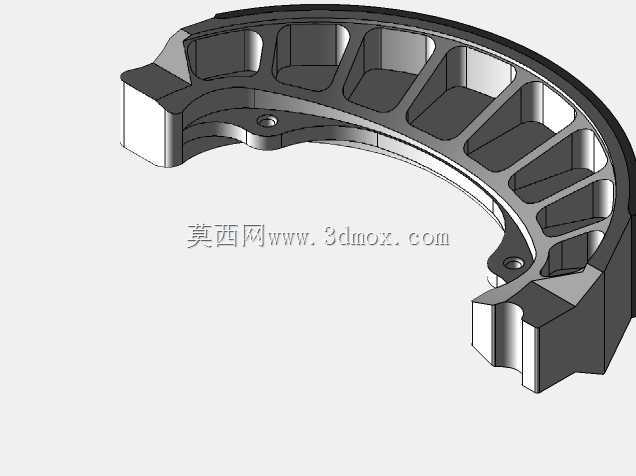

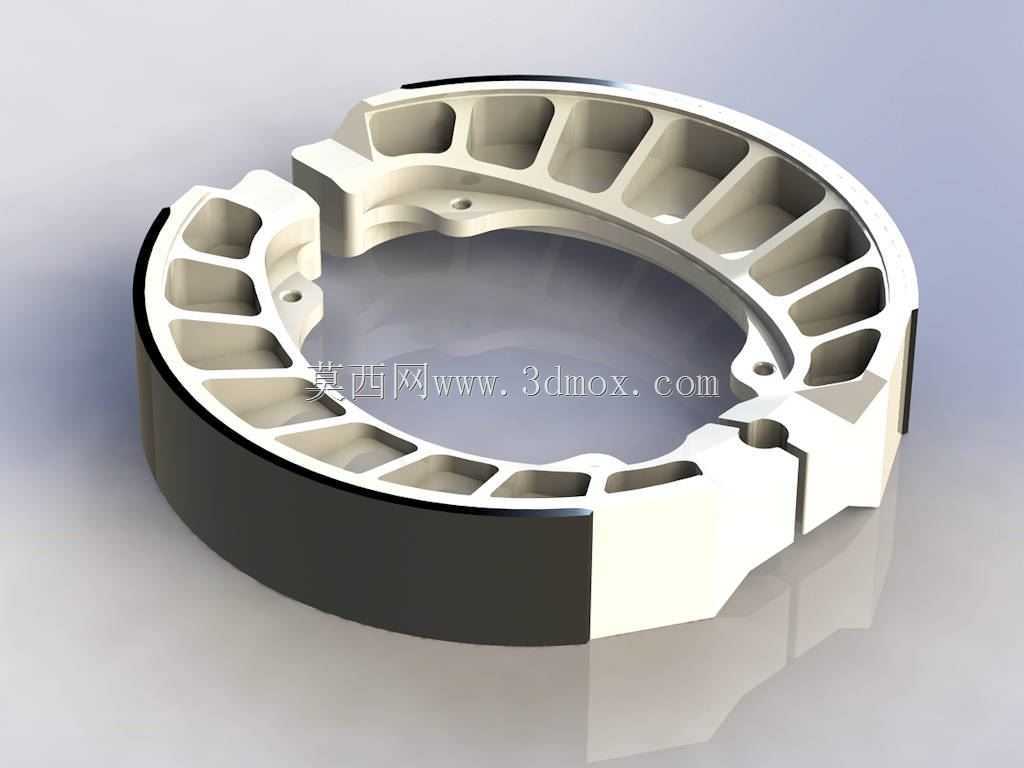

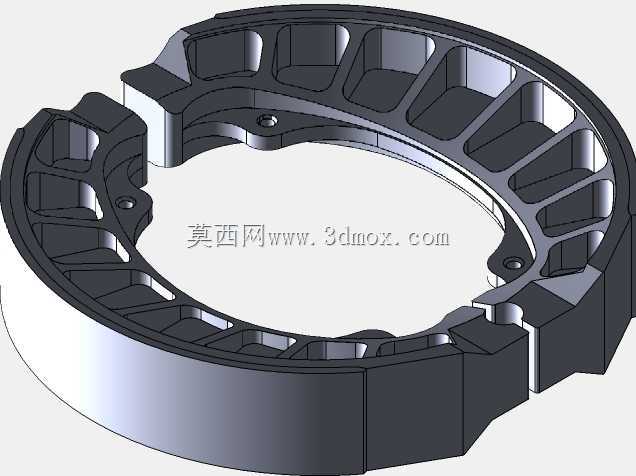

　　这款铝制制动鼓结构，主要适配大排量踏板摩托车的后轮制动回路，日常骑行场景下承担着车辆减速、驻车锁止的核心功能，区别于传统铸铁制动鼓的厚重设计，铝合金材质的基体在保证制动强度的前提下，大幅降低了后轮簧下质量，对于骑行过程中的操控响应提升有明显帮助。从结构设计逻辑来看，整个制动鼓采用分体式镶铸结构，外圈摩擦工作面采用高耐磨铸铁材质嵌合在铝合金基体内部，既解决了纯铝材质耐磨性能不足的问题，又保留了铝合金导热快、重量轻的优势，避免长时间连续制动产生的热衰减导致制动效能下降。鼓身内部的辐条式加强筋布局，是经过多轮拓扑优化后的结果，筋条沿着制动时的受力方向分布，在制动蹄片向外撑开压紧摩擦面时，筋条可以将局部受力均匀分散到整个鼓身圆周，

　　避免局部应力集中导致的鼓身开裂，同时筋条之间的镂空槽也能形成空气对流通道，制动过程中产生的热量可以顺着镂空槽快速散出，不会在鼓腔内部积聚。安装边界方面，整个制动鼓的中心定位孔与轮毂轴套采用H7/k6的过渡配合，圆周方向分布的三个安装沉孔对应轮毂上的固定螺栓位，安装时不需要额外调整对位，直接贴合轮毂安装面拧紧螺栓即可完成装配，制动鼓的内圆工作面直径经过精确计算，与对应车型的制动蹄片张开行程完全匹配，不会出现蹄片张开量不足导致制动疲软，或是张开量过大导致制动拖滞的问题。实际使用场景中，这类鼓式制动结构相比盘式制动的密封性能更好，在雨天、非铺装路面骑行时，泥沙、积水不容易进入制动工作面，制动效能的稳定性更强，适合日常通勤、

　　中短途摩旅的使用需求。设计过程中需要重点关注摩擦面的圆度公差，整个内摩擦面的圆度需要控制在0.02mm以内，圆柱度公差不超过0.03mm，否则制动时会出现蹄片与鼓面贴合不均，产生制动抖动、异响的问题。铝合金基体与铸铁摩擦圈的结合面采用锯齿状嵌合结构，避免长期制动过程中冷热交替导致两种材质结合面松脱，嵌合面的粗糙度控制在Ra6.3，保证两种材质结合紧密无间隙。鼓身外侧的定位缺口对应后轮轴上的防转卡槽，安装时可以快速定位制动鼓的周向角度，保证制动摇臂的安装角度处于设计工作区间，不会出现制动行程过长或是摇臂干涉的问题。从受力角度分析，车辆紧急制动时，制动鼓需要承受的最大制动力矩超过120N·m，筋条的厚度、

　　分布角度都是按照这个极限载荷进行校核的，在1.5倍安全系数的工况下，最大应力点出现在安装孔周边，应力值远低于铝合金材质的屈服强度，不会出现塑性变形。日常维护场景下，这款制动鼓的拆卸不需要专用工具，松开后轮轴螺母取下轮毂后，就可以直接将制动鼓从轮毂上分离，检查摩擦面的磨损情况，当摩擦面的磨损量超过1.5mm时就需要更换，避免鼓壁过薄导致制动时破裂。和同规格的铸铁制动鼓相比，这款铝制结构的重量降低了42%，后轮的转动惯量更小，加速时的动力响应更直接，过弯时后轮的循迹性也更好，同时铝合金的导热系数是铸铁的3倍以上，连续下坡制动时的鼓身温度比铸铁鼓低27%左右，热衰退性能提升明显。设计时还考虑了制动粉尘的排出问题，鼓身下方预留了两个微小的排尘缺口，制动蹄片磨损产生的粉尘可以随着车轮转动从缺口处排出，不会在鼓腔内部积聚导致蹄片磨损加剧。整个结构的壁厚采用渐变设计，安装孔周边的壁厚最大，往摩擦面方向逐渐减薄，既保证了安装位置的结构强度，又尽可能控制了整体重量，避免不必要的材料浪费。
