11.5英寸摩托车前制动盘结构设计

　　这款11 1/2英寸规格的前制动盘，主要适配中小排量巡航、街车类摩托车的前轮制动系统，是前轮制动总成里直接承担摩擦减速功能的核心部件，日常骑行中所有前轮制动力的传递都要通过这个盘体和制动片的摩擦作用实现，不管是城市通勤的频繁点刹、国道骑行的持续减速，还是轻度非铺装路面的制动工况，这个尺寸的盘体都能匹配对应车型的制动力需求，不会出现制动力冗余不足或者热容量不够的问题。从实际装车的边界来看，盘体外径控制在11.5英寸也就是292mm左右，这个尺寸刚好能避开前轮辐条的安装干涉，同时适配大多数对向四活塞、单向双活塞的常规前制动卡钳安装位，中心安装孔的节圆直径按照常规摩托车前轮轮毂的安装基准设计，五个定位孔的位置度公差控制在0.02mm以内，

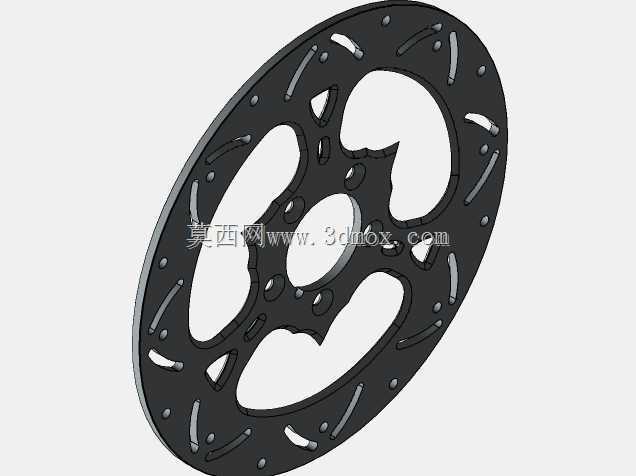

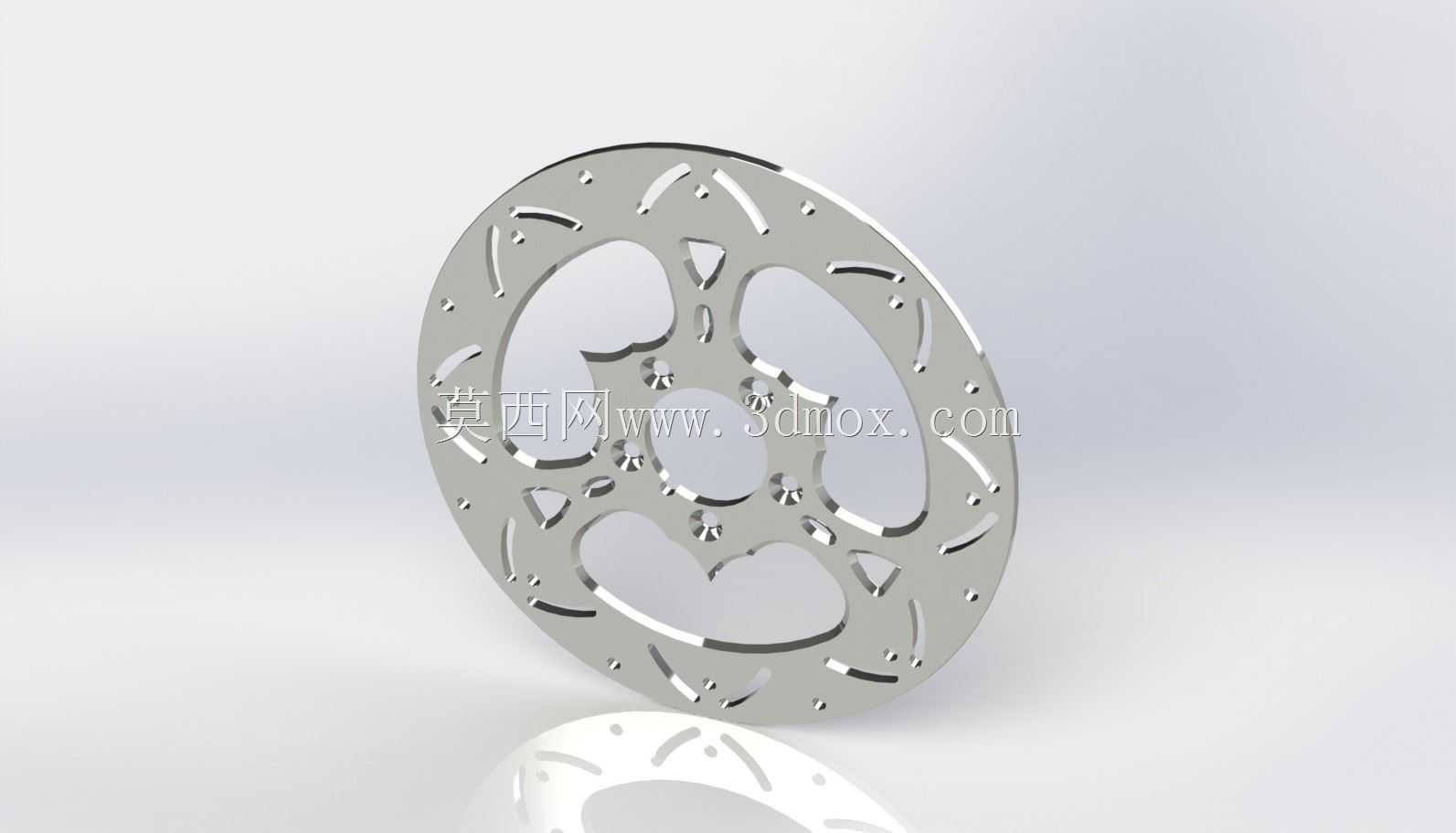

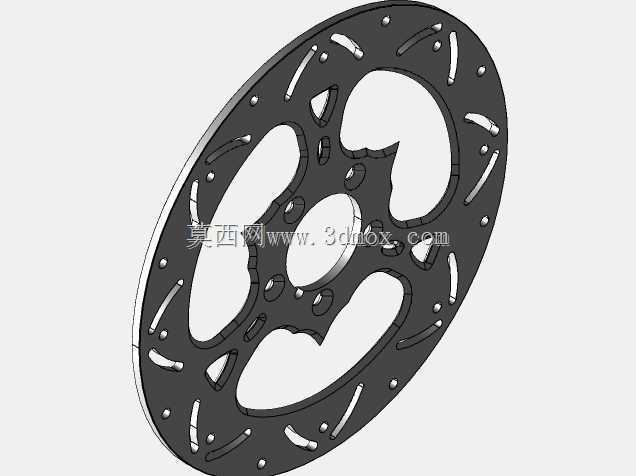

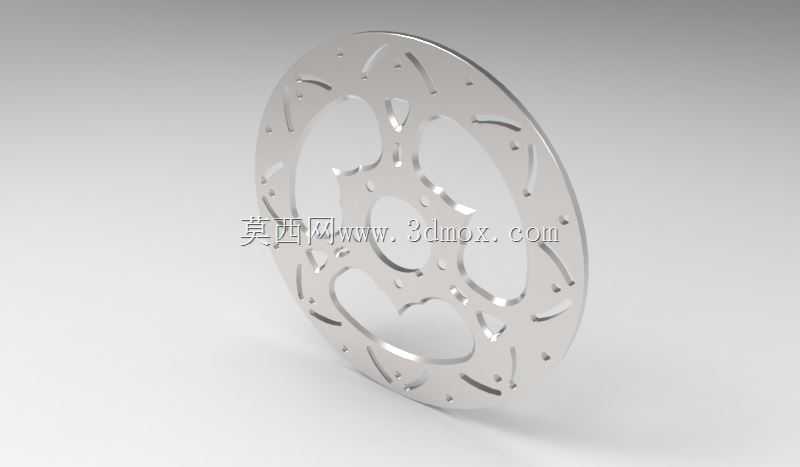

　　装车后不需要额外打磨调整就能和轮毂端面完全贴合，盘体和轮毂贴合面的平面度要求控制在0.01mm以内，避免高速制动时出现盘面跳动带来的刹车抖动问题。设计的时候首先考虑的是制动过程的热衰减控制，整个盘体没有采用全封闭的整圆结构，而是做了多组异形镂空的散热风道，这些镂空槽不是随意做的造型，每一道槽的走向都顺着盘体旋转的切线方向布置，车辆行驶时盘体转动，空气能顺着这些槽道快速穿过盘体内部，把制动摩擦产生的热量快速带走，连续十次以上的全力制动也能让盘体温度维持在合理区间，不会因为温度过高出现制动片摩擦系数骤降的热衰减问题。同时这些镂空槽还有排屑排水的作用，雨天骑行时，盘面的积水会顺着槽道快速甩出，

　　不会在制动片和盘面之间形成水膜导致制动距离变长，制动过程中摩擦产生的磨屑也会顺着槽道排出，避免磨屑夹在片和盘之间造成盘面异常磨损，延长制动盘和制动片的使用寿命。盘面的摩擦区域做了均匀分布的浅划线和点状散热凹坑，这些结构一方面能在制动初期快速刮掉制动片表面的碳化层，让制动片和盘面始终保持稳定的摩擦接触，避免冷车制动时的制动力突兀问题，另一方面这些凹坑也能增加盘面的散热面积，进一步提升热交换效率。盘体的安装法兰区域做了加厚处理，厚度比摩擦区域厚2mm，这个位置是和轮毂连接的受力部位，加厚设计能分散制动时的扭矩载荷，避免急刹时安装孔位置出现应力开裂，法兰和摩擦区域之间做了平滑的圆弧过渡，没有尖锐的应力集中角，

　　从结构上降低长期交变载荷下的疲劳断裂风险。整个盘体的材质选用常见的灰铸铁材质，这种材质的摩擦系数稳定，耐磨性能好，成本也能控制在合理区间，盘面做了镀锌防锈处理，即使长期在潮湿环境下使用也不会轻易出现锈迹影响制动手感。从建模的细节来看，所有的镂空槽边缘都做了0.5mm的倒角处理，没有锋利的锐边，一方面是避免加工时产生毛刺，另一方面装车后也不会割伤维修人员的手部，安装孔的位置都做了沉台设计，固定螺栓装入后螺栓头不会高出法兰平面，避免和轮毂或者卡钳支架产生干涉。实际选型匹配的时候，只要前轮轮毂的安装节圆和这个盘体一致，卡钳的摩擦片接触区域直径覆盖盘体的摩擦环带，就可以直接替换使用，不需要改动其他部件，盘体的厚度设计为5mm，符合大多数民用摩托车前制动盘的厚度标准，磨损极限标记设置在4mm，当盘体磨损到这个厚度时就需要更换，避免强度不足导致制动失效。
