DN65口径篮式管道过滤装置结构设计

　　在化工流体输送、市政给排水、轻工原料输送这类对管路清洁度有明确要求的工况里，篮式过滤器是管路系统前端拦截杂质的核心部件，这款DN65口径的篮式结构过滤装置，适配2英寸公称通径的工业管路，主要用于拦截流体中携带的焊渣、金属碎屑、原料结块、悬浮硬质颗粒等杂质，避免这些杂质进入后端的泵体、阀门、换热设备等精密部件，造成流道堵塞、密封面划伤、叶轮磨损等故障，延长整套管路系统的连续运行周期。

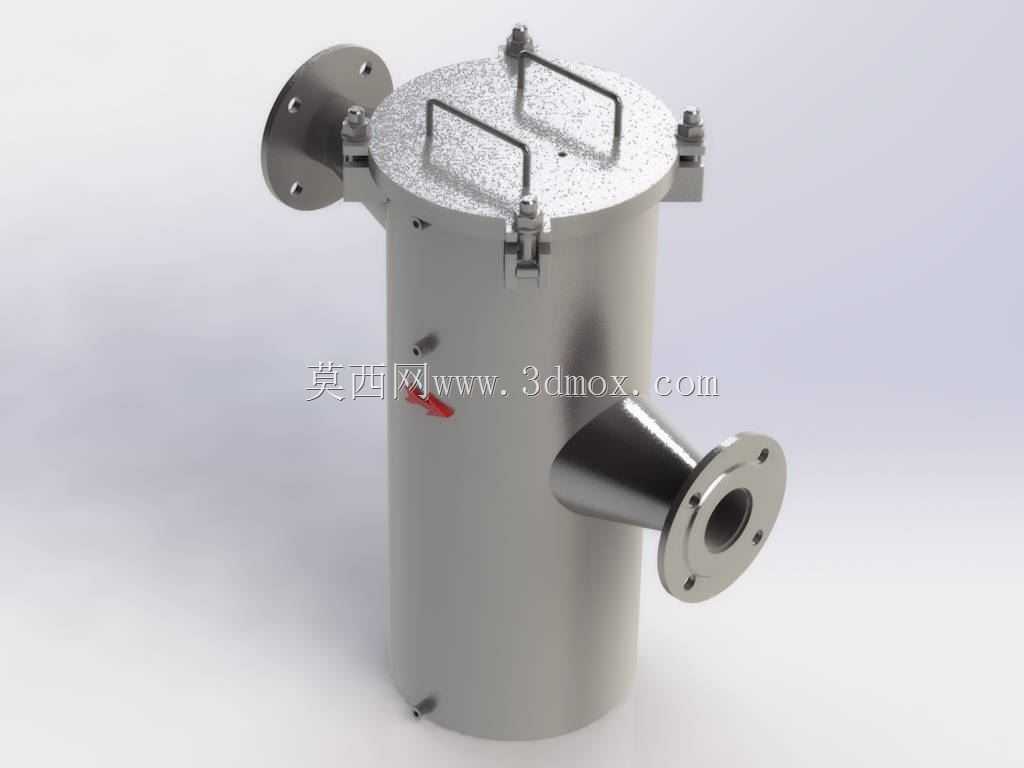

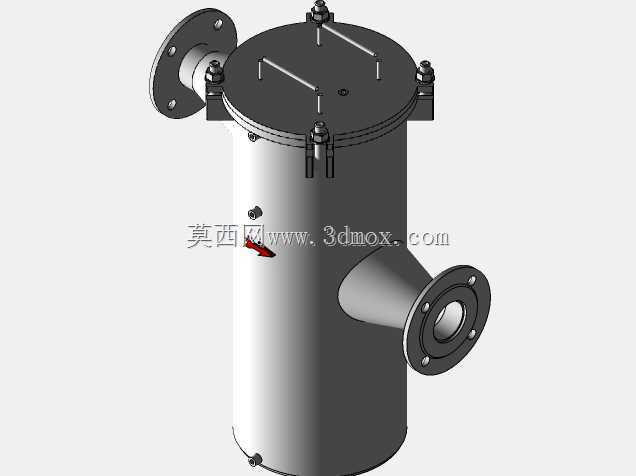

　　从结构设计逻辑来看，这款过滤器采用立式筒体布局，侧进底出的流道走向是经过流阻优化的选择：侧向进口的法兰接口与筒体切线方向呈小角度偏移，流体进入筒体后不会直接冲击滤篮，而是顺着筒体内壁形成平缓的旋流，大颗粒杂质在旋流作用下会先沉降到筒体底部的沉渣区，不会直接附着在滤篮表面造成快速堵孔，有效延长单次清洗的间隔周期；底部出口采用偏心锥段过渡，避免筒体底部出现流动死区，减少杂质残留的可能。筒体顶部采用快开式压盖结构，压盖与筒体之间通过均匀分布的快开螺栓锁紧，搭配顶部的两个U型提手，不需要完全拆卸所有紧固件就能快速打开压盖，取出内部的滤篮进行清洗或者更换，相比法兰焊接的封盖结构，日常维护的操作效率提升明显，适合需要定期清理滤渣的连续生产工况。

　　安装边界方面，这款过滤器的进出口法兰均采用标准PN16压力等级的凸面法兰，法兰螺栓孔的位置、孔径、密封面尺寸完全匹配同通径的工业管路法兰标准，现场安装时不需要额外加工过渡连接件，直接配对法兰加密封垫就能完成对接。筒体的整体高度、进出口的中心距都经过紧凑化设计，在保证内部滤篮有效过滤面积满足DN65管路额定流量要求的前提下，尽可能压缩了设备的占用空间，适合安装在管路排布紧凑的车间管廊、设备夹层等空间受限的位置。需要注意的是，安装时要预留出顶部压盖开启的操作空间，至少要留出大于筒体总高度三分之一的垂直空间，方便提手施力取出滤篮，同时筒体底部可以根据现场工况选配排污阀接口，日常维护时不需要打开压盖就能先排出筒体积存的残液和沉渣，减少维护时的介质泄漏风险。

　　滤篮的设计是这款设备的核心功能载体，滤篮采用冲孔板加支撑骨架的结构，冲孔板的开孔率经过计算，在保证结构强度能承受额定压差的前提下，尽可能提升有效过流面积，降低流体通过时的阻力损失，避免过滤器本身造成过大的管路压损。滤篮与筒体内部的定位台阶采用间隙配合，安装时能精准就位，压盖闭合后会通过密封压圈压紧滤篮的上沿，避免流体从滤篮与筒体的间隙处短路流走，保证所有通过的流体都经过滤篮的过滤层。快开螺栓的锁紧结构采用带铰接的吊环螺栓设计，松开螺母后螺栓可以绕铰接点向外翻转，不需要完全拧下螺母就能解除压盖的锁紧，避免小零件在现场维护时丢失，也降低了操作人员的拆装劳动强度。筒体侧面设置的流向标识箭头，能在现场安装时快速识别进出口方向，避免装反导致流道走向错误，影响过滤效果和压损表现。

　　从实际选型适配的角度，这款结构的过滤器适配的流体粘度范围较宽，不管是水类低粘度流体，还是粘度稍高的油品、化工溶剂类介质，都能通过更换不同过滤精度的滤篮来匹配工况需求，滤篮的过滤精度可以根据实际拦截需求选择不同的冲孔孔径，从粗过滤的大孔拦截焊渣，到稍高精度的拦截细小悬浮颗粒都能覆盖。筒体本身采用等径直筒结构，加工工艺性好，筒体卷制焊接后经过内壁打磨处理，减少内壁的凸起和焊缝残留，避免杂质挂壁残留，所有与介质接触的部位都做了圆滑过渡，没有直角死角，减少介质长期滞留造成的结垢或者腐蚀风险。进出口的法兰接管与筒体的焊接处采用全焊透结构，焊接后做了应力消除处理，能承受管路系统的压力波动和水锤冲击，避免长期运行后焊缝处出现渗漏。
