镀铬直列式Pingel品牌燃油滤清器

　　这款直列式燃油滤清器主要应用于小排量动力设备的燃油供给回路，常见于改装摩托车、通用小型汽油机、户外动力设备的油路系统中，串接在燃油箱与化油器或者燃油喷射系统的进油端之间，核心作用是拦截燃油中混杂的金属碎屑、橡胶残渣、加注过程带入的粉尘杂质，避免杂质进入精密的燃油计量部件、喷油孔或者化油器量孔，防止油路堵塞、部件卡滞磨损，保障燃油供给的连续性与清洁度。

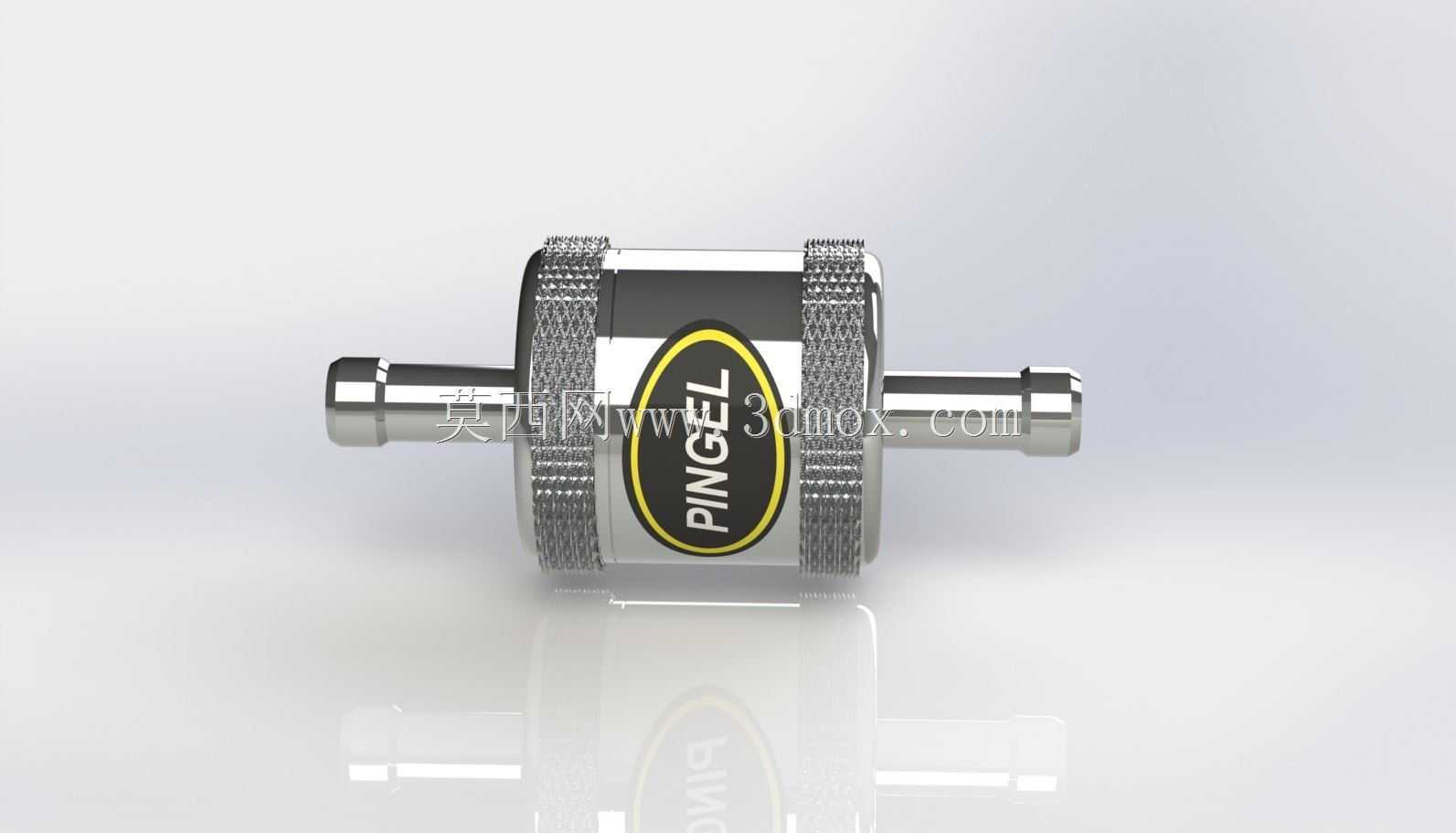

　　从结构设计来看，整体采用对称直通式布局，两端为等径的宝塔式油管接头，接头表面做了多道环形凸筋设计，安装时适配对应内径的耐油橡胶燃油管，凸筋结构可以在卡箍锁紧后提供足够的轴向拉脱阻力，避免车辆运行振动中油管松脱漏油。中间主体外壳采用镀铬工艺处理，表层金属质感强烈，同时镀铬层具备优秀的防锈耐蚀能力，能够抵御燃油、水汽、路面溅起的酸碱污渍侵蚀，长期安装在车架外露位置也不易出现锈蚀掉漆问题，适配改装车型对外观精致度的要求。壳体中部的滚花环带是设计上的实用细节，滚花采用网纹滚压工艺，表面摩擦力充足，日常维护拆卸时无需专用卡钳，徒手即可施加足够扭矩完成壳体拆装，更换内部滤芯时操作便捷，不会因为表面光滑出现打滑问题。

　　安装边界方面，整体为轴向对称结构，两端接头同轴度公差控制在较高水平，串接安装时不会造成油管弯折憋油，安装时仅需在油路中预留对应长度的直线段空间即可，无需额外设计固定支架，依靠两端油管的支撑即可稳定固定，也可根据布置需求额外增加固定卡箍。内部滤芯采用适配燃油介质的过滤材质，过滤精度匹配小型动力设备的燃油系统需求，既可以有效拦截粒径超标的杂质，又不会造成过大的油路阻力，保证额定工况下燃油流量充足，不会出现供油不足导致的动力下降问题。

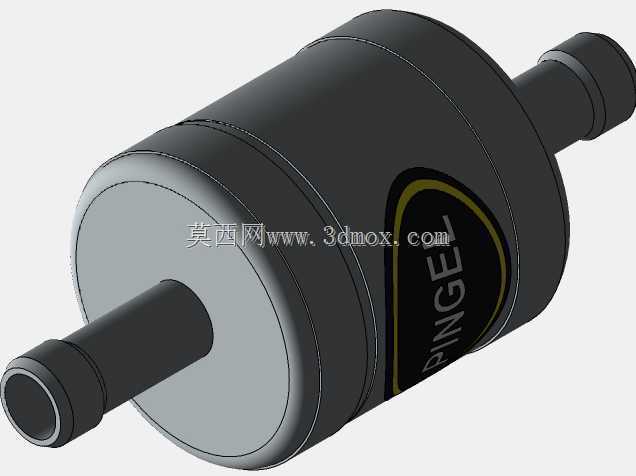

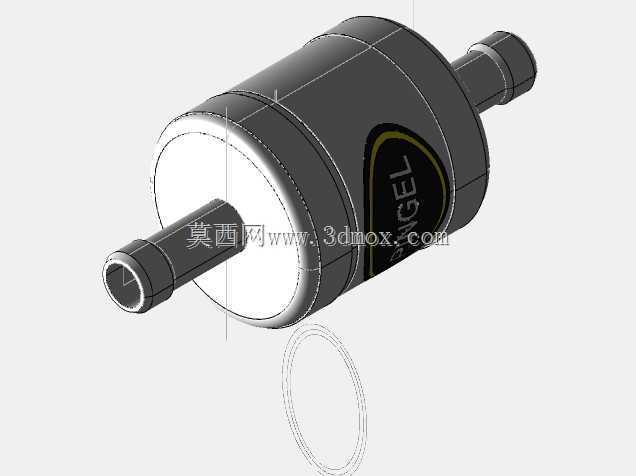

　　建模过程中重点还原了产品的实际装配特征，两端接头的凸筋尺寸、中部滚花的纹理参数、壳体上的品牌标识位置与轮廓都按照实物比例还原，镀铬材质的反光特性、金属表面的细微质感也做了对应呈现，可直接用于油路系统装配干涉检查、改装方案展示、维修维护教学场景使用。在实际选型应用中，需要注意两端接头的外径尺寸与所用燃油管内径的匹配性，确保连接密封性，同时根据燃油类型选择适配的密封件，避免不耐油的密封件长期接触燃油出现溶胀漏油问题。该类直列式滤清器因为结构紧凑、安装便捷、外观精致，除了原厂配套场景外，也大量应用在个性化改装动力设备的油路升级中，兼顾实用过滤功能与外观装饰效果。
