物流仓储用板条式木质周转箱结构设计

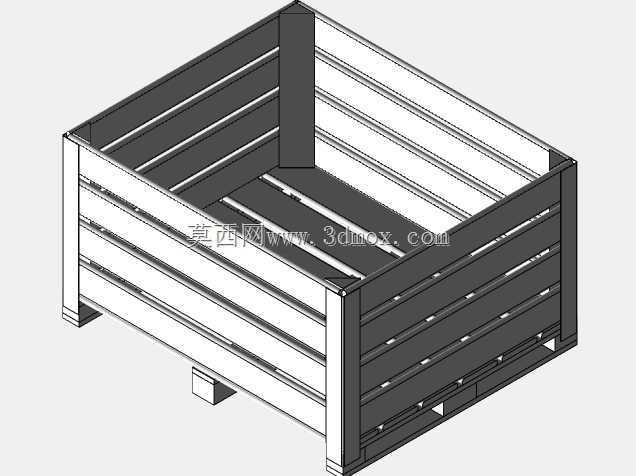

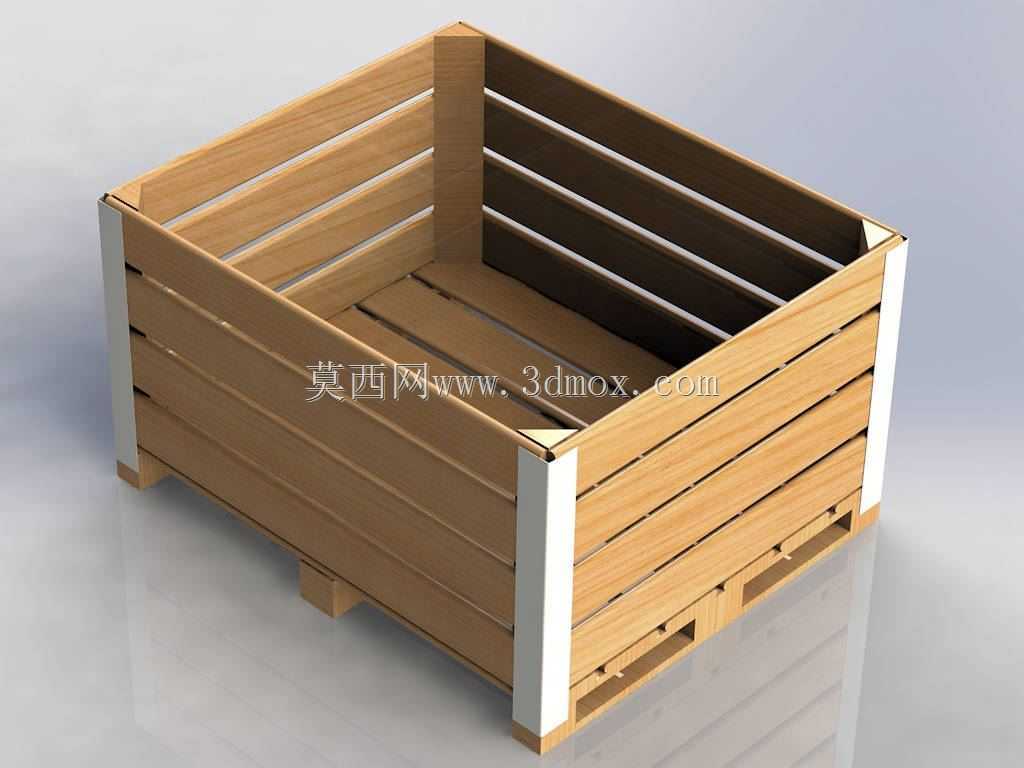

　　在生产制造与流通环节的物料转运场景中，板条结构的木质箱体是应用范围极广的单元载具，不同于全封闭实木箱的高耗材特性，这种板条间隔排布的结构在保证承载强度的前提下，大幅降低了自身重量，同时预留的缝隙可以让内部装载的工件实现通风透气，尤其适合存放需要散湿的机械加工毛坯、农产品零部件以及有一定通风存储要求的工业半成品。从结构设计逻辑来看，该箱体采用底部集成托盘基座的一体化设计，底部预留的标准叉车作业通道，可以直接适配手动液压托盘车、平衡重式叉车的叉齿作业，不需要额外搭配托盘使用，减少了仓储环节的载具堆叠成本，也避免了箱体与托盘分离导致的作业滑落风险。箱体的四个边角采用金属包角加固，包角从侧面板条的顶端一直延伸至底部托盘的支撑梁位置，

　　在堆垛作业时，上层箱体的底部支撑脚可以精准嵌入下层箱体顶部的包角限位区域，堆垛高度达到四层时依然不会出现侧滑偏移，适配常规平库的高位货架存储以及干线运输的车厢堆码要求。侧面板条采用等间距平行排布，板条之间的缝隙控制在30mm以内，既可以保证内部装载的小型零部件不会从缝隙掉落，又能让作业人员直接观察到内部物料的装载状态，不需要开箱即可完成盘点核对，在生产线边的物料补给场景中，这种可视化结构可以大幅缩短拣料人员的找货时间。箱体的竖向支撑立柱采用整根实木方料加工，与底部托盘的横梁采用半榫结构拼接，配合金属包角的螺栓紧固，在承受150kg均布载荷的情况下，侧围不会出现外胀变形，满足常规工业零部件周转的载荷要求。从安装边界尺寸来看，

　　该箱体的外部长宽尺寸适配1200mm*1000mm的标准物流托盘的模数，四个该型号箱体可以刚好铺满一个标准托盘的表面，在整托发运时不会出现尺寸超差，也不会浪费托盘的承载面积。箱体底部的支撑脚高度设置为100mm，刚好满足国标叉车叉齿的最小作业高度要求，即使在地面有轻微不平整的车间环境中，也能顺利完成叉取作业。不同于一次性出口木箱的设计，该结构的所有板条与支撑框架都采用可更换的螺栓连接，当某一块板条出现磕碰损坏时，只需要拆下对应的紧固螺栓即可更换新的板条，不需要整体报废箱体，在长期循环周转的场景中可以大幅降低载具的采购成本。在实际使用场景中，这类板条木箱既可以用于机加工车间的工序间工件转运，

　　将粗加工后的毛坯件从下料区域转运至精加工工位，也可以用于成品零部件的厂外短驳运输，搭配防水篷布即可满足常规天气下的公路运输要求，在仓储环节中，空箱状态下可以实现嵌套堆叠，嵌套后的空箱高度仅为整箱高度的三分之一，大幅减少空箱存储时占用的仓储空间。设计过程中针对侧围板条的受力做了针对性优化，每块板条的厚度经过受力校核，在承受侧向挤压载荷时，板条的最大挠度控制在2mm以内，不会因为内部物料的挤压出现板条断裂或者外凸的情况，边角的金属包角同时起到了防撞作用，在叉车作业对位不准出现轻微碰撞时，包角可以吸收大部分冲击能量，避免木质立柱出现劈裂损坏。
