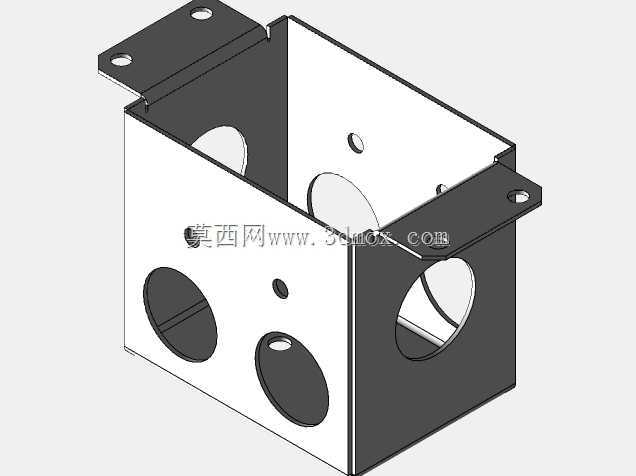

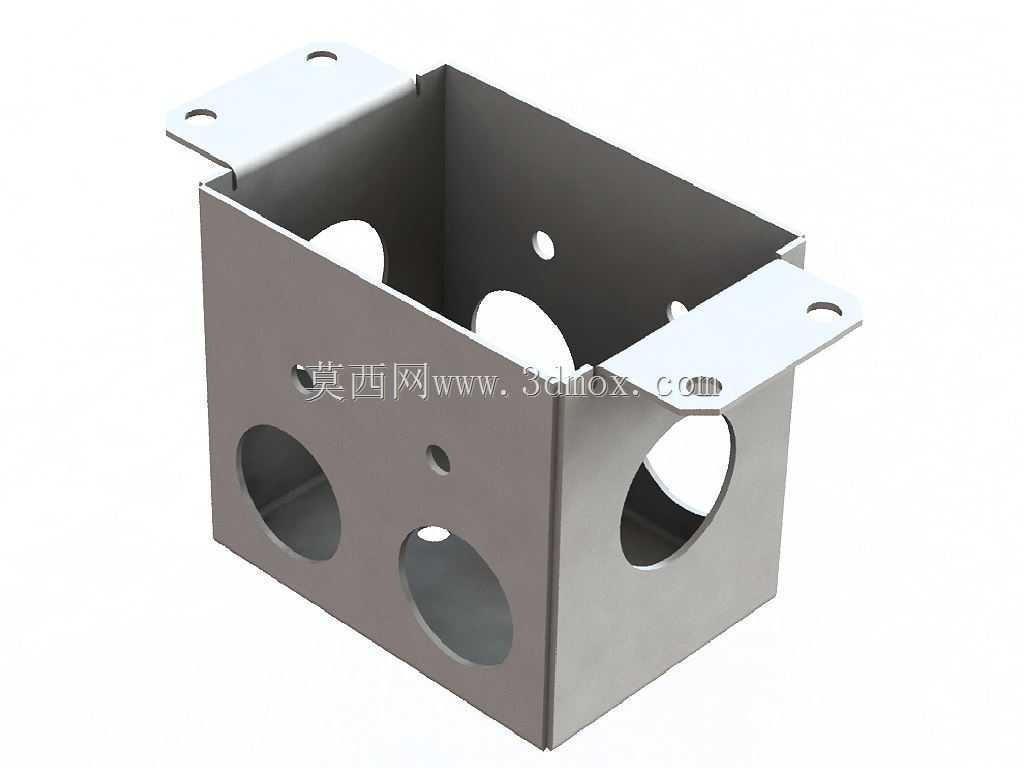

带安装耳多孔折弯钣金接线盒结构

　　这款钣金壳体是工业电气布线场景中常用的接线防护构件，日常在低压控制柜内部走线、小型设备分线转接、户外弱电设备接线防护场景中都能见到这类结构的身影，核心作用是为内部的接线端子、线路接头提供物理防护，避免线缆接头裸露引发的短路、误触、积尘进水问题，同时通过自带的安装结构直接固定在设备机架、墙面或者安装板上，不需要额外设计转接固定件。

　　从结构设计逻辑来看，整个构件采用薄板折弯成型工艺制作，没有额外的焊接拼接结构，所有的侧壁、安装耳都由单张金属板通过折弯工序一体成型，这种设计的优势在于生产工序少，批量加工时精度一致性好，同时折弯形成的棱边自带结构强度，不需要额外增加加强筋就能满足日常使用的抗形变要求。壳体顶部向外延伸出两个对称的带孔安装耳，安装耳上的通孔为标准固定孔位，适配常用的自攻螺丝或者螺栓固定，安装耳与壳体主体的折弯处做了小圆弧过渡，避免折弯时应力集中导致板材开裂，同时安装耳的平面度在设计时做了公差要求，保证固定后壳体与安装面贴合紧密，不会出现晃动翘起的问题。

　　壳体侧壁的开孔是根据实际接线需求排布的，不同直径的圆孔对应不同规格的线缆穿入或者接头安装，大直径孔位适配粗线缆或者格兰头安装，小直径孔位适配细控制线、信号线穿入，孔位的排布避开了折弯棱边的最小安全距离，避免冲孔时距离折弯边过近导致板材变形，同时所有孔位的边缘都做了去毛刺处理，防止穿线时割破线缆绝缘层。壳体内部为中空腔体，预留的空间足够容纳3-5组接线端子或者小型线路板，腔体的边角处因为折弯工艺自然形成小圆弧，不会出现应力集中的尖角，同时内部没有多余的凸起结构，方便线缆排布和端子安装。

　　在安装边界方面，这款钣金件的整体外形尺寸适配常规的小型分线需求，安装耳的孔位间距符合通用电气安装的标准孔距，可以直接替换同规格的标准接线盒，不需要重新在安装面上打孔。壳体的板材厚度选用常规的冷轧薄板，兼顾结构强度和轻量化要求，日常使用中可以承受一定的外力冲击，不会因为轻微碰撞就出现变形凹陷。设计时特意将所有折弯的内R角设置为与板材厚度匹配的数值，既保证折弯后板材不会出现开裂，也能让折弯后的外形规整，相邻侧壁的垂直度满足装配要求，不会出现侧壁歪斜导致盒盖无法匹配安装的问题。

　　从实际使用的角度出发，这类一体折弯的钣金壳体相比拼接式的壳体，接缝更少，整体的密封防护性能更好，配合对应的盒盖可以达到基础的防尘防溅要求，适合在车间、设备内部、普通户外遮雨场景下使用。孔位的排布在设计时就考虑了不同方向的进线需求，多个侧壁都预留了开孔位置，现场安装时可以根据实际走线方向选择对应的孔位穿线，不需要现场额外开孔，减少现场施工的工作量。同时整个构件的表面没有多余的装饰结构，成型后可以直接做喷塑或者镀锌处理，提升防锈防腐蚀能力，适配不同的使用环境要求。
