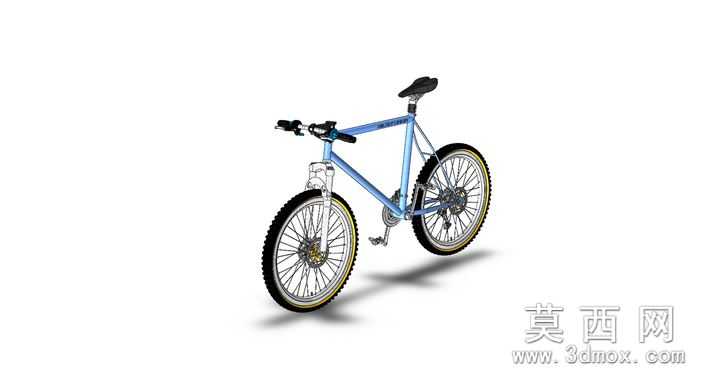

通勤山地自行车SolidWorks完整三维设计模型

本模型为通勤款山地自行车完整三维设计模型，建模全程基于SolidWorks2011版本完成，整体采用自底向上的装配建模流程，首先完成辐条、花鼓、飞轮、链条、曲柄、脚踏、车把、刹车手柄、坐垫、车架管件等单个零件的独立建模，每个零件均严格按照真实山地车的尺寸比例绘制，例如车架采用经典菱形硬尾结构，上管、下管、立管、后上叉、后下叉的管径、弯折角度均参考民用通勤山地车的通用设计参数，车轮直径适配26英寸标准山地车轮胎规格，辐条采用等距圆周阵列方式完成装配，每根辐条的张紧角度、连接位置都与真实轮组结构完全一致。参数设计层面，模型对整车传动比、轮距、坐垫高度调节范围、车把转向角度都做了可参数化调整的配置，用户可通过修改对应草图尺寸快速适配不同身高使用者的车型尺寸需求，链条与牙盘、飞轮的啮合位置做了精确的配合约束，可模拟真实的链条传动运动过程，前后轮的快拆结构、刹车夹器的开合结构也都保留了可动的装配约束关系。渲染材质方面，模型为不同零件匹配了对应真实材质属性，车架采用浅蓝色哑光金属漆材质，表面添加了细微的颗粒质感模拟真实自行车漆面效果，轮胎采用黑色粗糙橡胶材质，胎面的防滑齿纹做了凹凸纹理映射，车把、坐垫采用黑色哑光橡塑材质，金属辐条、链条、牙盘采用亮面镀铬金属材质，刹车线采用细直径哑光黑色塑料材质，渲染后可呈现出接近真实产品的视觉效果。结构原理上，模型完整还原了硬尾山地车的核心结构，包含车架主体、前轮组、后轮组、传动系统、转向系统、制动系统、坐垫支撑组件七个核心模块，转向系统通过碗组结构实现车把与前叉的转动连接，传动系统通过牙盘带动链条驱动后轮飞轮实现动力传递，制动系统通过夹器摩擦轮圈实现减速制动，各模块之间的装配关系完全符合真实自行车的机械连接逻辑。软件兼容层面，模型除原生SolidWorks2011格式外，还导出了通用STEP/IGES中间格式，可被UG、Pro/E、Catia等主流三维机械设计软件直接打开编辑，同时导出了STL网格格式，可直接导入切片软件用于3D打印整车或单个零件，不同格式的文件均保留了完整的装配结构与零件分层，不会出现零件缺失、配合错位的问题。研发教学应用层面，该模型可用于高校机械设计专业的装配体建模教学案例，帮助学习者理解链条传动、轮轴结构、紧固件连接的实际应用方式，也可用于自行车生产企业的新品研发参考，设计师可在该模型基础上修改车架结构、调整零件参数快速衍生新的车型设计，同时也可作为工业设计专业的产品渲染练习素材，还能用于科普场景下的自行车结构拆解演示，帮助普通使用者理解自行车的机械运作原理。
