山地自行车Pro/E高精度三维结构模型

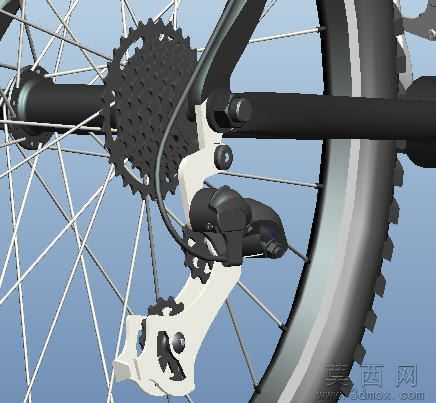

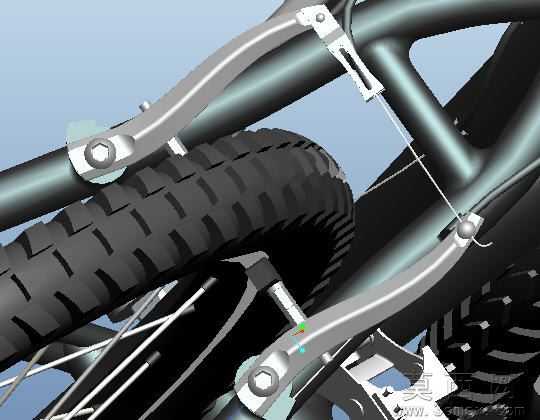

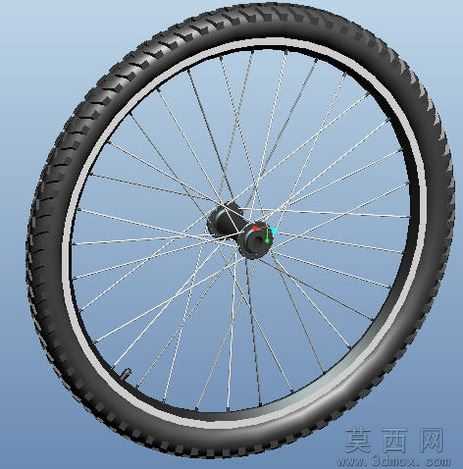

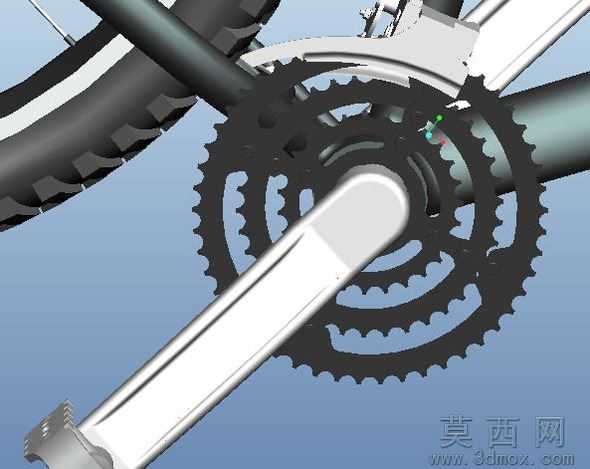

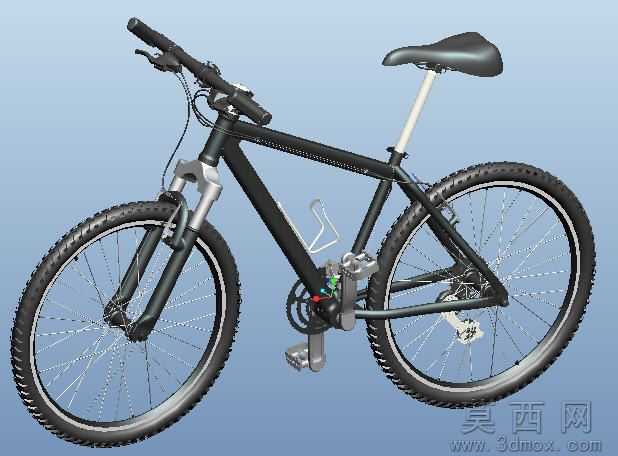

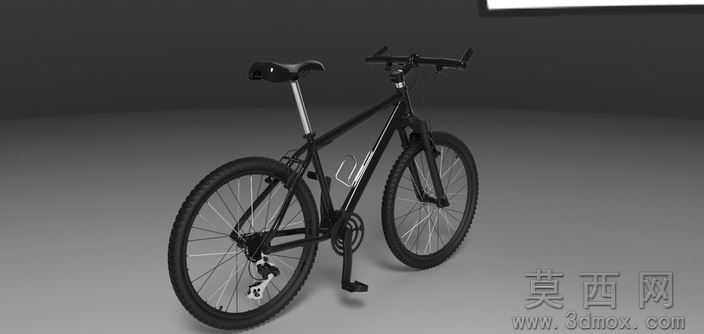

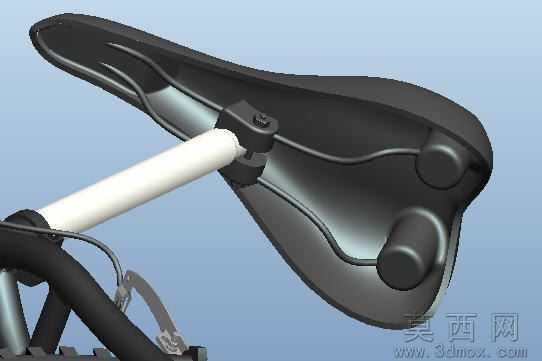

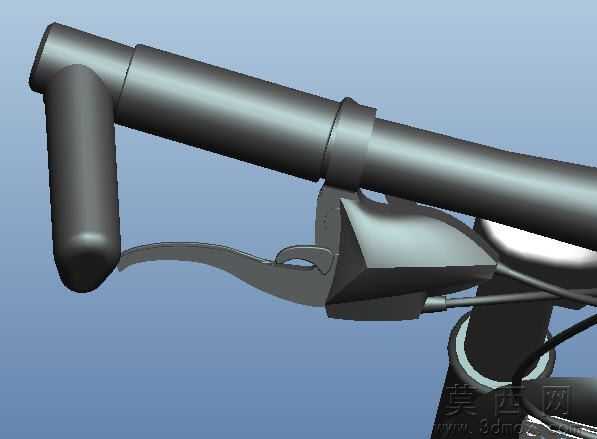

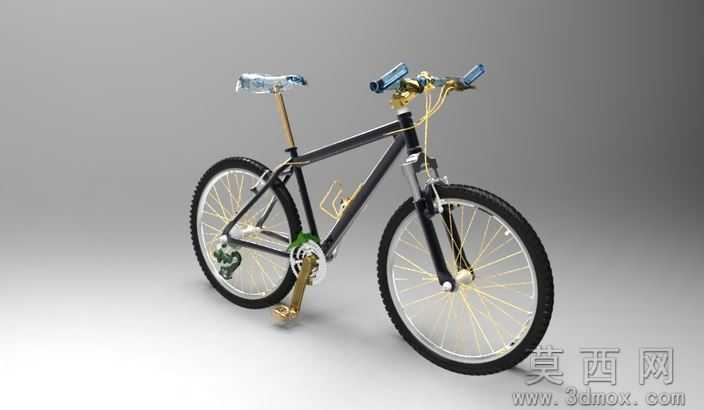

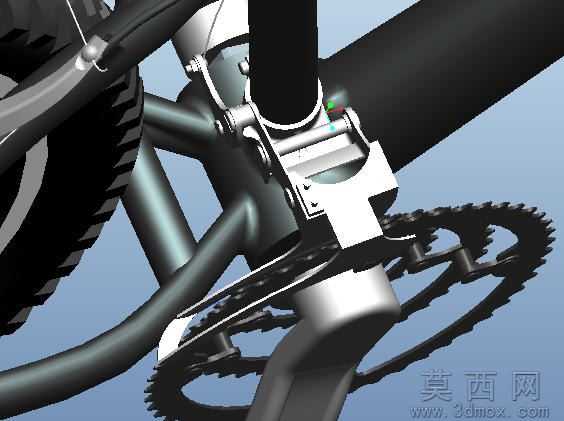

本模型采用Pro/工程师R5.0版本完成全参数化建模，建模流程遵循从整体骨架到局部零件的正向设计逻辑：首先搭建自行车前后轮距、五通位置、头管角度、座管角度的核心骨架线，确定整车17寸车架的基础几何边界，再依次拆分出车架三角结构、前叉避震组件、轮组辐条系统、传动变速套件、操控车把组件、鞍座调节机构六大核心模块，每个零件均通过草图约束、特征拉伸、旋转扫掠、阵列装配完成，所有零件间保留完整的装配约束关系，无冗余特征与破面问题。参数设计层面严格参照民用山地自行车的通用工程标准，设置轮径为26英寸标准规格，辐条采用32孔交叉编法的参数化阵列，可通过修改全局参数快速调整车架尺寸、轮径规格、齿盘齿数，适配不同身高用户的骑行需求，传动系统覆盖牙盘、飞轮、链条、拨链器的完整传动比设计，还原真实变速结构的运动逻辑。渲染材质部分针对不同零件做了精细化材质区分：车架主体采用哑光磨砂黑金属材质模拟铝合金烤漆效果，车把、曲柄、辐条采用抛光黄铜金属材质还原金属电镀质感，轮胎采用带细微颗粒纹理的黑色橡胶材质，车把握把、鞍座表面采用带防滑纹理的软质塑胶材质，刹车线管采用亮面黄色塑料材质，渲染后可清晰呈现不同部件的材质质感差异，还原真实自行车的视觉效果。结构原理上完整复刻硬尾山地自行车的机械结构：车架采用经典的菱形三角受力结构，保证骑行时的结构强度，前叉预留避震行程结构可模拟减震缓冲效果，轮组通过花鼓、辐条、车圈的配合实现轮体的转动支撑，传动系统通过牙盘带动链条、飞轮驱动后轮转动，刹车组件通过夹器夹紧车圈实现制动效果，所有活动部件均保留正确的运动自由度，可直接用于运动仿真分析。软件兼容方面，模型原生为Pro/Engineer R5.0格式，同时导出通用STEP/IGS中间格式，可兼容SolidWorks、UG NX、CATIA等主流三维设计软件，导入后可直接进行特征编辑、工程图导出、运动仿真操作，不会出现零件缺失、装配错位的问题。研发教学应用层面，该模型可作为交通工具设计课程的教学案例，帮助学习者理解自行车的结构设计逻辑与装配工艺要求，也可用于民用代步工具的研发改型，通过参数调整快速衍生不同规格的自行车设计方案，还可用于机械制图课程的装配练习、三维建模竞赛的参考素材，为机械设计相关的教学与研发工作提供完整的数字化模型支撑。
