DOHC16V汽车发动机整机三维设计模型

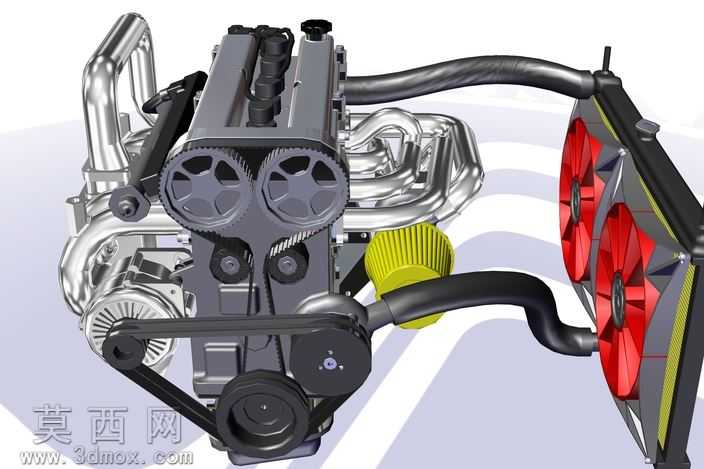

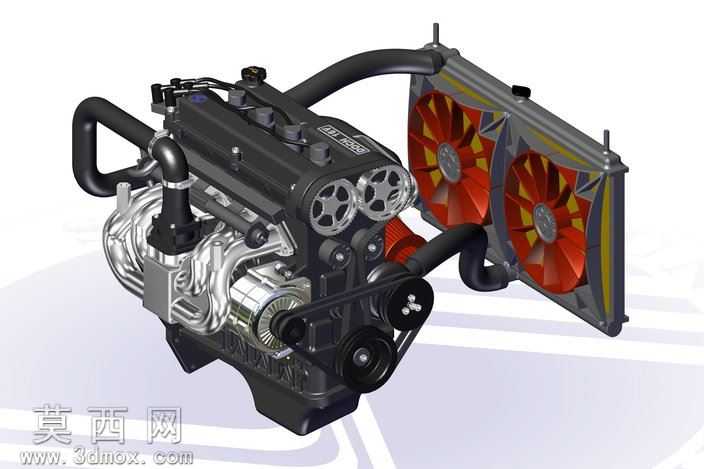

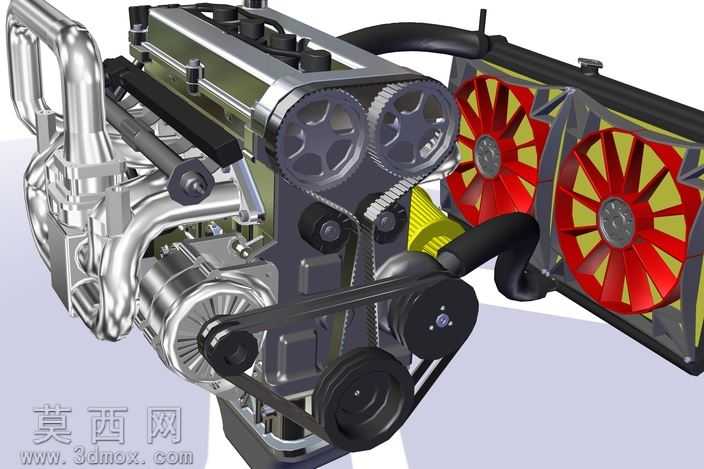

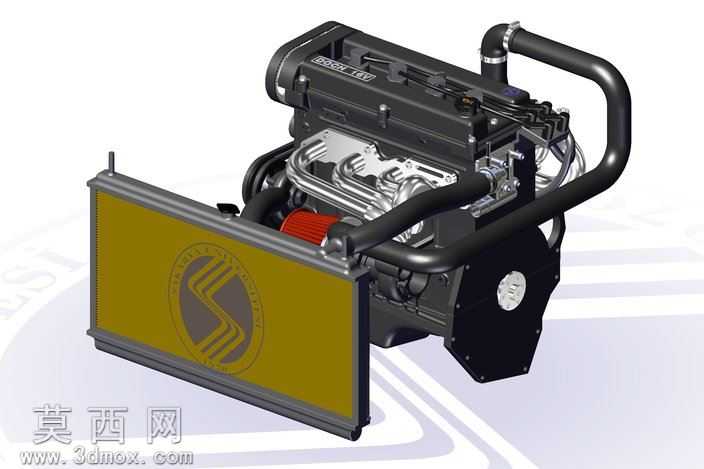

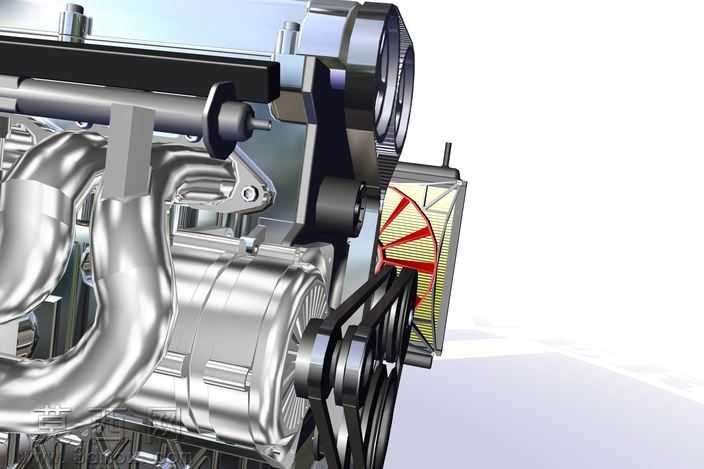

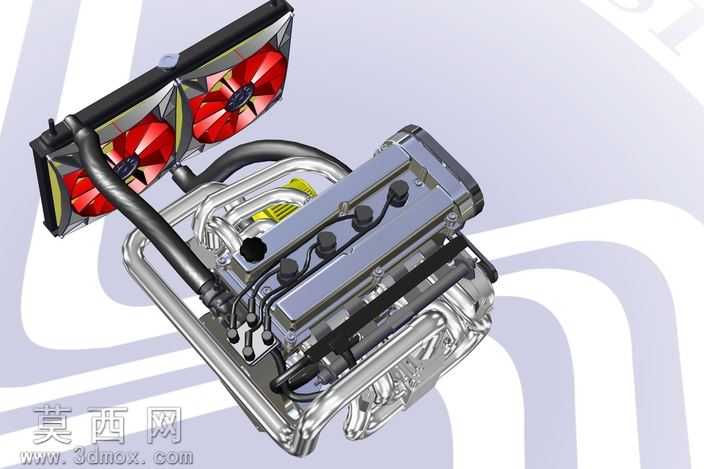

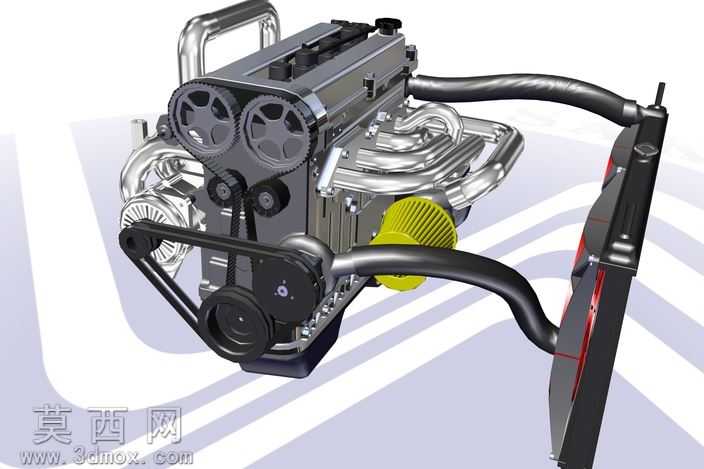

本模型为双顶置凸轮轴16气门汽车发动机完整三维设计成果，建模过程严格遵循车用内燃机的实际工程设计逻辑，对发动机各系统的结构关联、装配关系做了精准还原。建模阶段从核心的缸体基础结构开始，依次完成缸盖、燃烧室、活塞连杆组、曲轴飞轮组的参数化搭建，针对双顶置凸轮轴的配气机构，精准还原了进排气凸轮轴的型线特征、正时传动系统的皮带与带轮啮合关系、16个进排气门的布置角度与驱动结构，确保配气相位的结构逻辑与真实发动机一致。模型同时完整呈现了发动机外围附属系统，包括进排气歧管的管路走向、空气滤清器的安装结构、冷却系统的散热水箱与双冷却风扇布局、各类连接管路的固定与走向，甚至细化到了点火线圈、机油滤清器、发电机等外围附件的外形与安装位置。材质渲染阶段针对不同部件做了区分处理：金属管路与缸体采用磨砂铸铝与抛光金属材质，正时皮带与连接软管采用橡胶类哑光材质，冷却风扇采用工程塑料材质，散热水箱散热鳍片做了细密的纹理还原，各类密封件、线束的材质表现也贴合实际部件的视觉特征，整体渲染效果清晰区分各功能部件，直观展现发动机的完整结构。设计过程中充分考虑了整机的装配合理性，各部件之间的安装间隙、连接点位都参考量产车用发动机的布局规范，既完整展现了DOHC16V发动机高进气效率、配气结构精准的技术特点，也清晰呈现了发动机从核心动力单元到外围冷却、进气、附件系统的完整组成，可用于发动机构造教学、动力总成布局参考、汽车相关设计的结构演示场景，能够直观帮助理解双顶置凸轮轴多气门发动机的工作原理与结构组成。
