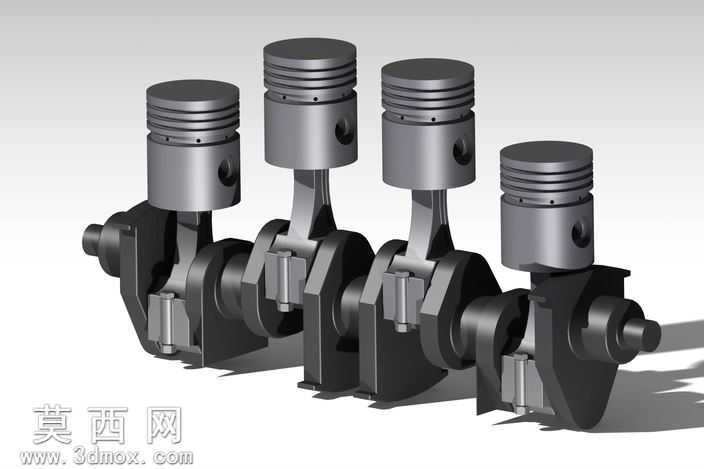

直列四缸发动机曲柄活塞组三维结构

本作品为直列四缸发动机核心曲柄活塞组件的三维建模成果，建模过程严格遵循内燃机动力传递结构的真实设计逻辑，完整还原了四缸动力单元的装配关系与结构特征。建模阶段以实际内燃机曲柄连杆机构的运动原理为核心依据，首先完成曲轴主体的结构搭建：依据四缸发动机的点火间隔角设计，精准排布四个曲柄销的相位角度，确保各缸活塞运动行程符合四冲程内燃机的做功顺序要求，曲轴的主轴颈、曲柄臂、平衡配重结构均按照真实力学设计逻辑构建，平衡配重的轮廓与重量分布匹配活塞连杆组的往复惯性力抵消需求，保障曲轴运转的动平衡性能。随后完成活塞组件的建模：每个活塞的头部环带区域精准设计了气环、油环的安装槽位，活塞销座的位置与孔径匹配活塞销的装配尺寸，活塞裙部的型线参考实际发动机的热膨胀变形设计预留合理间隙，活塞与连杆小头通过活塞销实现铰接配合，连杆杆身采用工字形截面结构，在保证结构强度的同时降低往复运动质量，连杆大头采用剖分式结构与曲轴曲柄销实现转动配合，各部件的装配公差预留符合机械设计的配合要求。材质与渲染阶段，针对不同部件的实际应用材质进行区分设置：活塞、曲轴等钢制部件采用哑光金属材质，调整金属粗糙度与反射参数还原铸钢、锻钢部件的真实质感，连杆轴瓦、活塞环等摩擦副部件添加细微的表面纹理表现加工痕迹，渲染过程中采用柔和的侧方主光源搭配环境补光，清晰展现各部件的结构轮廓与装配关系，同时通过光影效果突出曲柄连杆机构的空间排布层次。设计过程中重点验证了部件间的运动干涉情况，通过运动仿真模拟曲轴旋转过程中活塞的上下往复行程，确认活塞在上止点、下止点位置时与气缸、曲轴的间隙符合设计要求，各连杆在摆动过程中不会与曲柄臂、缸体结构发生干涉，完整还原了四缸发动机曲柄活塞组将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑，可用于内燃机结构教学、动力系统设计参考等场景。
