航空喷气式发动机剖面结构三维设计

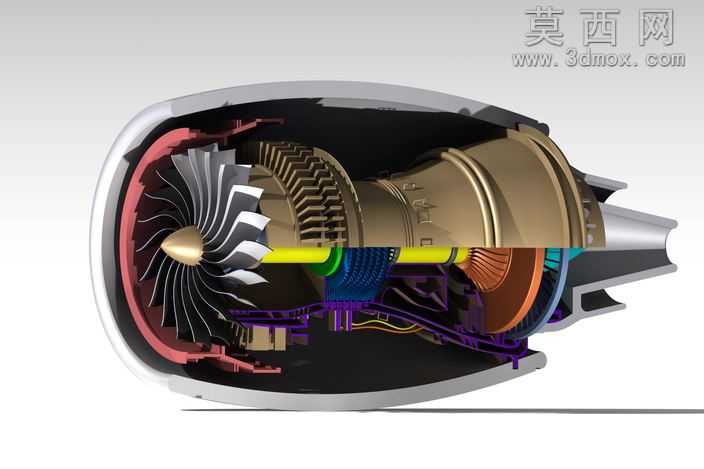

本作品为航空喷气式发动机的全剖面三维结构设计，依托三维建模软件完成全参数化的整机结构搭建，完整还原了涡喷发动机从进气道到尾喷口的全部核心构件布局。建模阶段采用自顶向下的设计思路，先完成整机气动外形的轮廓构建，再逐层拆分内部流道与功能舱段，依次完成进气整流罩、低压压气机叶片组、高压压气机轮盘、环形燃烧室、高压涡轮导向器与工作叶片、低压涡轮级、加力燃烧室段、收敛扩张尾喷管的独立建模，所有叶片均采用翼型曲面放样生成，严格匹配航空发动机叶片的扭转角度与叶型厚度分布规律，轮盘与叶片的榫头连接结构、各级转子的轴系连接关系均做了精细化还原，同时完整搭建了内部的燃油管路、冷却流道、支撑机匣、承力框架等附属结构，确保各部件的装配间隙与实际工程设计逻辑一致。材质与渲染阶段，针对不同构件的实际材质属性做了区分设置：压气机与涡轮叶片采用高温合金金属材质，赋予细腻的金属磨砂质感与轻微的反光属性，还原热端部件的金属色泽；机匣部分采用耐高温复合材质与金属衬层的分层材质表现，区分内外层的材质差异；管路与线缆分别采用金属管路的亮面金属质感、线缆的橡胶哑光质感；燃烧室区域做了轻微的高温灼烧色泽渐变处理，提升结构的真实感。渲染阶段采用剖面视角的布光方案，主光源从侧上方入射，勾勒叶片的曲面轮廓与层级关系，辅助光补亮内部暗部结构，避免深层构件被阴影遮挡，同时添加柔和的环境反射，让金属部件的质感表现更自然，最终呈现的剖面效果可以清晰观察到发动机内部的气流路径走向与各功能段的衔接关系，直观展现喷气发动机从进气压缩、燃烧膨胀到排气做功的完整工作流程对应的结构布局，每一级压气机与涡轮的叶片数量、轮盘层级、支撑结构的位置都经过严谨核对，确保结构逻辑符合航空发动机的实际设计原理，可用于航空动力结构教学、发动机原理演示、相关产品设计参考等场景。
