4TSOHC汽车发动机总成三维结构设计

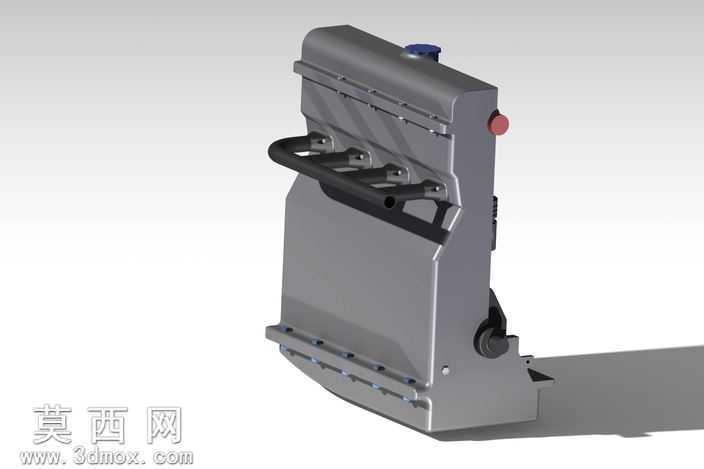

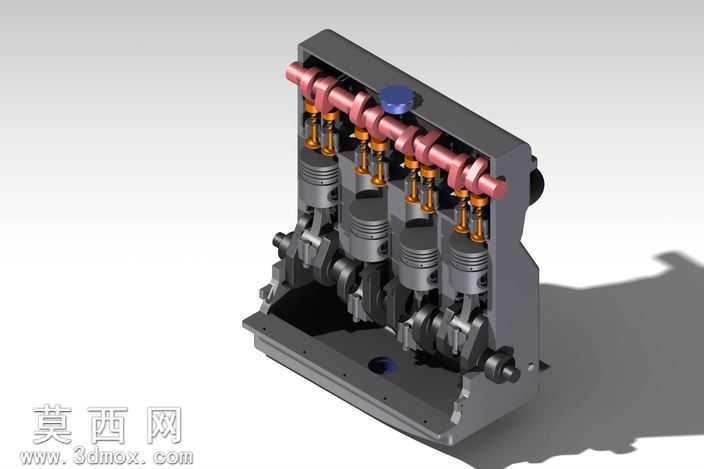

本模型为4T SOHC单顶置凸轮轴四冲程发动机总成三维设计，建模过程严格遵循量产车用小排量动力单元的结构规范，在三维软件中先完成整体轮廓的参数化草绘，以缸体主安装面为基准搭建全局坐标系，逐一拆分缸盖、凸轮轴安装座、进气歧管接口、机油加注口、侧置把手、底部安装支脚等独立特征，所有配合面均预留实际生产所需的公差余量，保证各部件装配关系完全符合机械设计逻辑。渲染阶段采用哑光金属材质模拟铸铝缸体的原生质感，对顶部蓝色机油盖、侧面红色堵头分别赋予高饱和度工程塑料材质，黑色进气把手做磨砂防滑纹理处理，底部安装法兰的螺栓孔位逐一做倒角细节还原，场景采用柔和的侧上方打光方案，既清晰呈现缸体外壁的散热筋、安装凸台等结构细节，也通过自然的阴影过渡凸显整体造型的立体感。结构设计上完整还原SOHC配气机构的布局特征，单顶置凸轮轴的安装腔体在缸盖部分做了精准的腔体挖空，进气侧的管路接口排布符合实车进气走向，侧面的黑色扶手兼顾维修吊装的实用性，底部的多组安装支脚按照整车动力悬置的点位设计，所有外部接口的位置、尺寸均参考同类型量产发动机的参数设定，整体模型无破面、无重叠面，各部件可单独拆分用于装配模拟、运动干涉检查，也可作为整车动力系统匹配、教学演示的数字化载体，完整呈现了小排量单顶置凸轮轴发动机的外部结构特征与设计逻辑，建模过程中对每一处安装凸台、密封面、连接孔位都做了细节还原，保证模型既具备外观展示效果，也能满足结构分析、装配验证的工程使用需求。
