山地自行车宽胎轮组结构设计方案

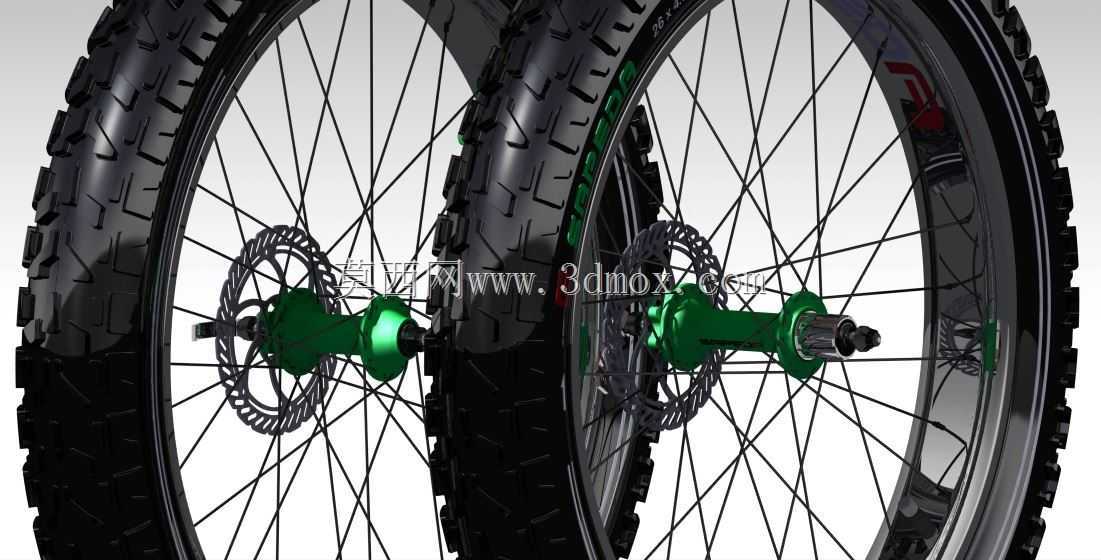

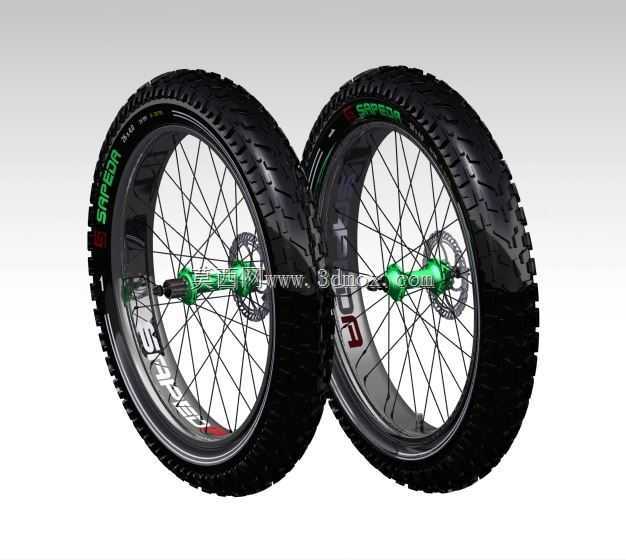

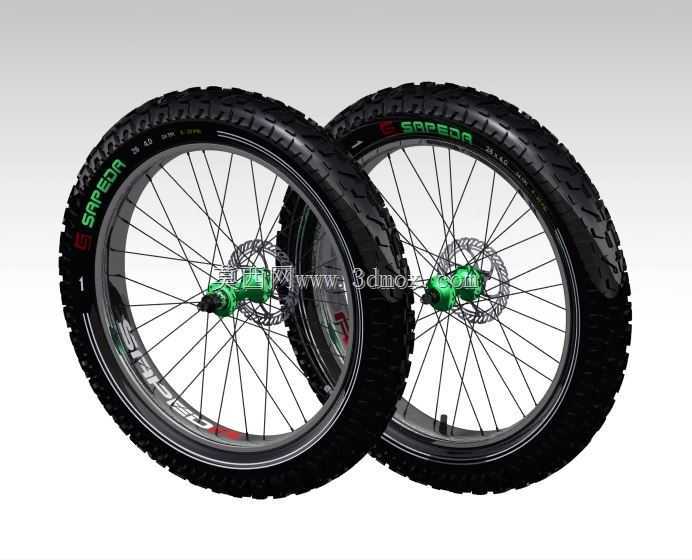

　　这套轮组针对非铺装路面骑行场景开发，适配林道穿越、轻度越野、城郊复杂路况通勤等使用需求，核心解决普通窄胎轮组在颠簸路面抓地力不足、抗冲击余量小、易爆胎的实际问题。从结构匹配逻辑来看，轮组采用26英寸规格的宽截面外胎设计，胎面排布深度适中的防滑颗粒，颗粒边缘做了阶梯式过渡处理，在松软泥土、碎石路面可以嵌入路面纹理提供足够抓地力，同时在硬化路面骑行时不会因为颗粒过高带来过大的滚动阻力。轮圈采用加宽双层铝合金结构，圈体内侧预留了足够的胎唇安装卡槽，卡槽边缘做了圆弧过渡处理，避免充气状态下胎唇被硬边切割造成慢漏，圈体侧壁厚度根据受力分布做了差异化设计，靠近辐条孔的位置做了局部加厚，应对辐条拉力带来的长期应力，

　　靠近胎唇的位置在保证结构强度的前提下做了局部减薄，控制整体轮组的转动惯量，提升骑行时的加速响应。花鼓部分采用对称式法兰盘设计，两侧法兰的间距根据宽胎的受力偏移量做了适配调整，保证辐条编圈之后的左右拉力差控制在合理区间，避免长期骑行出现轮圈偏摆。花鼓轴心采用标准快拆兼容结构，两端的轴肩尺寸匹配主流山地车前叉、后车架的开档尺寸，安装时不需要额外打磨车架叉脚，直接锁紧即可保证同轴度。碟刹安装座采用国际标准六钉结构，安装面的平面度控制在0.05mm以内，安装刹车碟片之后不会出现碟片偏摆蹭碟的问题，花鼓内部的轴承位采用过盈配合设计，轴承压装之后不会出现径向窜动，保证轮组转动时的顺滑度。辐条采用等径高强度钢丝材质，编圈采用三交叉的编法，

　　每根辐条的拉力经过均匀校准，轮组整体的径向跳动和端面跳动都控制在民用骑行产品的允许公差范围内，辐条和车圈连接的位置配有铜制条帽，条帽和圈体接触的位置垫有应力分散垫片，避免长期颠簸载荷下条帽切割圈体造成孔位开裂。外胎的胎侧做了加厚防刺层设计，可以抵御路面碎石、荆棘的穿刺，降低野外骑行的爆胎概率，胎唇采用高强度钢丝圈结构，充气之后可以牢牢卡在轮圈的卡槽内，即使低胎压骑行也不会出现胎唇脱圈的安全问题。从安装边界来看，这套轮组的整体宽度适配主流硬尾山地车的前叉内宽、后三角开档空间，安装之后胎侧和叉腿、车架后下叉之间预留了足够的排泥间隙，在泥泞路面骑行时不会被淤泥卡滞轮组转动。设计过程中重点平衡了轮组强度和重量的关系，

　　没有盲目追求极致轻量化而牺牲结构可靠性，所有受力部位的尺寸都经过载荷校核，在满足越野骑行冲击载荷要求的前提下，尽可能降低非受力部位的材料冗余，让轮组在爬坡、加速时不会带来过多的重量负担。轮组的转动部件做了防水密封设计，花鼓两端的密封圈采用双唇口结构，可以阻挡骑行过程中泥水、灰尘进入轴承内部，延长维护周期，降低日常使用的保养成本。针对宽胎的使用特性，轮圈的气嘴孔采用标准美式气嘴规格，兼容市面上绝大多数的山地车内胎、真空胎安装需求，用户更换内胎或者改装真空系统时不需要额外扩孔或者改装配件。实际使用场景中，这套轮组可以适配从城市通勤到轻度越野的多类骑行需求，低胎压状态下宽胎可以过滤掉路面大部分的细小颠簸，提升骑行的舒适度，高胎压状态下又可以保证硬化路面的骑行效率，不需要根据路况频繁更换轮组。
