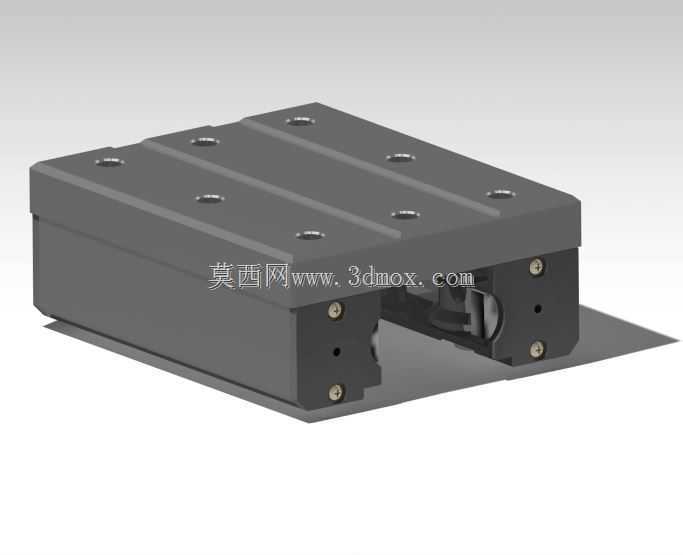

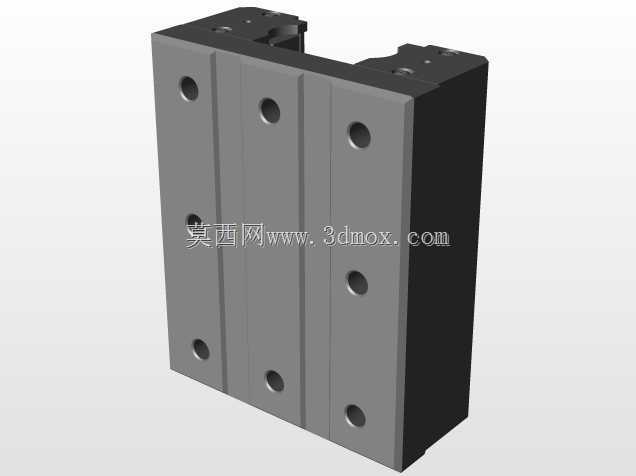

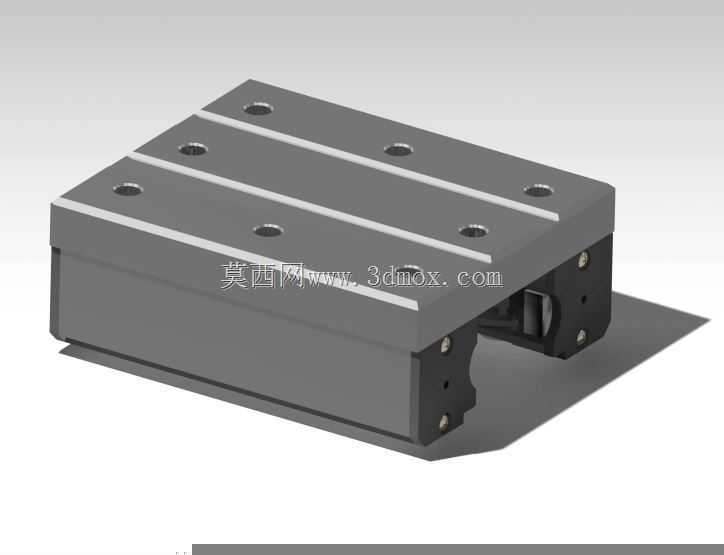

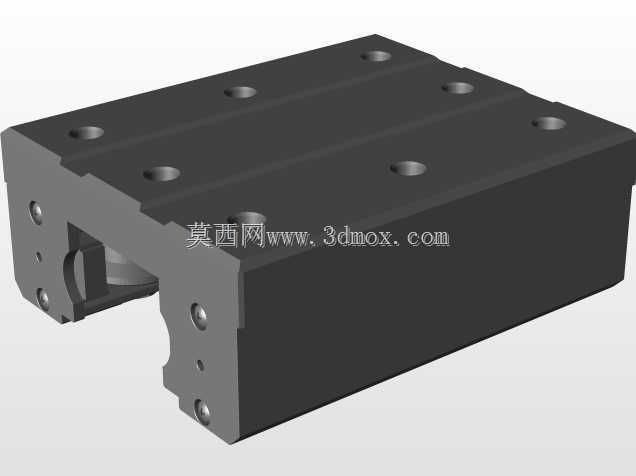

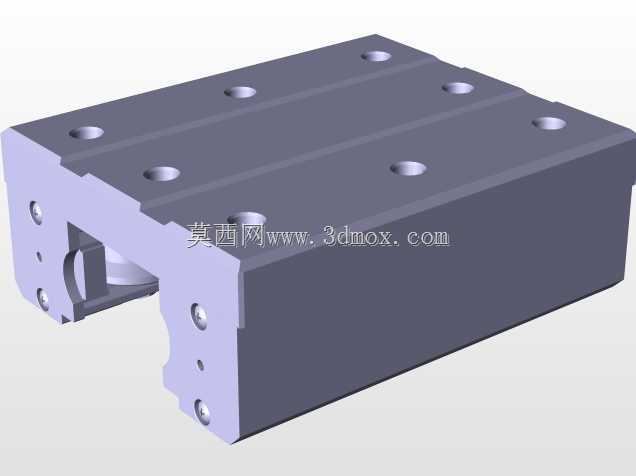

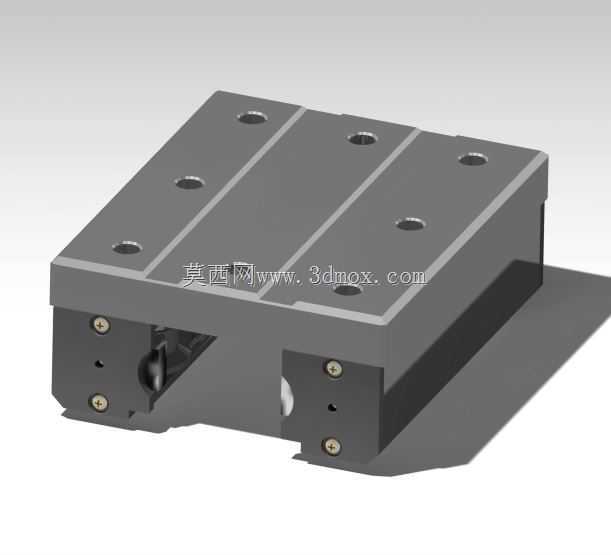

精密交叉滚柱线性滑台YTA12结构

　　这款线性滑台组件在精密装配工位、光学检测平台、半导体晶圆搬运模组这类对直线运动精度要求极高的场景里，是承担微位移导向承载的核心部件，日常工况下主要负责为执行端提供无爬行、无间隙的直线往复运动轨迹，很多时候会和微调螺杆、压电驱动元件搭配，完成微米级的进给调整动作。从结构设计逻辑来看，这款滑台采用的是交叉滚柱导向结构，区别于常规滚珠直线导轨的点接触形式，滚柱以90度交叉排列在V型滚道之间，接触形式为线接触，整体刚性比同尺寸滚珠导向结构高出40%左右，同时能承受来自垂直、水平、倾覆等多个方向的复合载荷，不需要额外增加辅助导向块就能满足小空间内的承载需求。滑台的上安装面做了等距排布的内螺纹安装孔，孔位间距按照通用精密工装的安装模数设计，

　　不管是搭载真空吸嘴座、微调压头还是视觉检测相机支架，都能直接通过内六角螺丝完成固定，不需要额外加工转接板，能大幅缩短现场工装的装配调试周期。滑台底座的两侧预留了沉头安装孔，安装时可以直接从底座上方穿入螺丝，将整个滑台固定在设备基板上，这种上装式的固定结构相比侧面锁付的形式，在狭小的设备腔体内部安装时，不需要预留侧面扳手操作空间，对安装空间的友好度更高。设计时特意将滑台的整体高度做了压低处理，在保证滚柱有效接触长度的前提下，尽可能压缩整体厚度，在Z向空间紧张的多层层叠式检测设备里，这种低剖面的结构能有效降低整个运动模组的重心，减少高速微动时的重心偏移带来的振动问题。滑台两端设置了限位挡块结构，挡块内部嵌有聚氨酯缓冲垫，

　　当滑台运动到行程极限位置时，缓冲垫会先和运动座接触，吸收硬碰撞产生的冲击能量，避免滚道因为刚性碰撞出现压痕，延长整体使用寿命。滚道部分在装配时会预先施加一定的预紧力，消除滚柱和滚道之间的配合间隙，在做微位移进给时不会出现空程差，这一点在视觉对位、精密压接这类对反向间隙要求严苛的工序里尤为重要，哪怕是1微米的进给指令，滑台也能准确响应，不会因为间隙存在出现进给量不足的问题。滑台的运动座侧面做了基准加工面，安装时可以通过百分表打表找正这个侧面，快速将滑台的运动方向和设备的基准轴调整平行，不需要反复修磨安装面，能大幅降低现场调试的难度。日常维护时，只需要定期在滚道位置涂抹少量低温润滑脂，就能保证滚柱滚动顺畅，不需要复杂的拆解保养，

　　在洁净车间环境下使用时，还可以在滑台两侧加装防尘密封条，避免车间内的细微粉尘进入滚道，造成滚柱磨损卡滞。从安装边界来看，这款滑台的安装孔位完全兼容同规格的进口线性滑台尺寸，在做老旧设备改造替换时，可以直接原位安装，不需要修改原有设备的基板孔位，替换成本极低。滑台的运动阻力非常小，哪怕是用很小推力的微型伺服电机或者手动微调旋钮，都能驱动滑台平稳运动，不会出现卡顿、爬行的问题，在手动调整的精密工装夹具上使用时，操作人员转动微调旋钮的手感非常均匀，能精准控制进给量，不会出现忽松忽紧的情况。在做结构设计建模时，这款模型完整还原了滑台的所有安装特征、滚道位置、限位结构，不管是做设备整体的干涉检查，还是做安装板的孔位匹配，都能直接调用，不需要再反复测绘实物尺寸，能有效缩短结构设计阶段的周期。很多设计人员在做精密工装设计时，经常会忽略导向部件的安装空间预留和载荷匹配问题，这款滑台的模型把所有的安装避让尺寸、运动行程极限位置都做了准确还原，在装配环境下可以直接模拟滑台的全行程运动，检查运动过程中是否和周边的气管、线槽、其他工装组件发生干涉，提前规避装配时才发现的空间冲突问题。
