220V红色闪光报警蜂鸣器结构设计

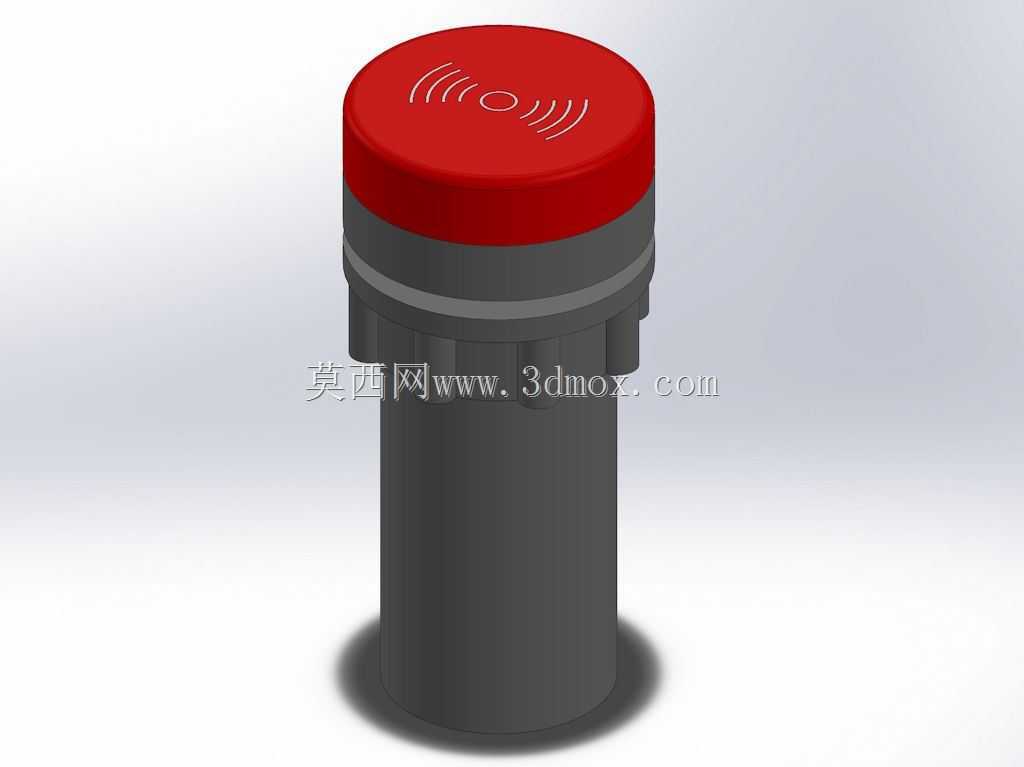

　　在工业控制柜体、生产线工位警示、设备故障提示这类场景里，声光一体的警示元件是操作人员获取设备异常状态最直接的载体，这款红色闪光蜂鸣器的设计，完全围绕面板嵌入式安装的实际工况展开。从结构上看，整体采用圆柱式外形，顶部的红色透光端盖做了微弧面处理，表面模压的波纹标识是行业内通用的声光提示符号，不需要额外标注就能让现场人员快速识别这是警示类元件，端盖下方的环形台阶是和面板贴合的密封面，安装后能避免柜体内部进灰、溅水影响内部电路。下部的柱体是安装固定段，侧面做了多道环形防滑筋，和面板开孔配合时，搭配配套的锁紧螺母就能牢牢固定在17mm到22mm区间的标准面板开孔上，不需要额外做定制开孔，适配现有绝大多数工控柜体、操作箱的面板安装标准。

　　设计过程中首先考虑的是现场识别度，红色作为工业场景里最高优先级的警示色，不管是强光还是弱光环境下都有足够的视觉辨识度，顶部的闪光模块采用漫射透光结构，光线不会集中直射人眼造成眩目，同时又能覆盖水平方向120度以上的可视角度，站在工位侧面也能清晰看到闪光提示。发声模块的腔体做在柱体内部，出声孔沿着端盖和柱体的衔接缝隙环形布置，既不会因为积灰堵塞出声通道，又能让报警音朝着水平方向均匀扩散，音量覆盖半径能满足常规3到5米工位范围的提示需求，不会因为声音过小被现场设备噪音掩盖，也不会因为音量过大造成不必要的噪音干扰。

　　从安装边界来看，柱体的插入长度控制在合理范围，适配厚度1到5mm的各类面板，不管是薄钢板柜体、塑料操作盒还是绝缘板操作台都能稳固安装，接线端子设在柱体尾部，采用标准的插片式接线结构，和常规工控线路的接线端子完全匹配，接线后不需要额外做绝缘处理，尾部的接线端预留了足够的走线空间，不会和柜体内部的其他线路、元件产生干涉。实际选型使用的时候，这类蜂鸣器通常和设备的故障输出回路、安全联锁回路联动，当设备出现过载、缺相、安全门未关闭这类异常状态时，回路接通后蜂鸣器同步发出闪光和蜂鸣提示，第一时间提醒现场操作人员排查问题，相比单一的声音报警或者灯光报警，声光结合的形式能应对更复杂的现场环境，比如现场噪音大的时候靠闪光提示，现场光线差或者人员视线被遮挡的时候靠声音提示，双重提示能大幅降低异常状态被忽略的概率。

　　结构建模的时候，各个配合段的公差都按照工控元件的通用标准设置，端盖和主体的配合采用卡扣加超声波焊接的结构，保证整体的结构强度，安装锁紧螺母的螺纹段做了防滑处理，徒手就能拧紧到合适的力矩，不需要额外工具就能完成安装，后期维护更换的时候也能快速拆卸，不需要拆解柜体内部的其他结构。顶部的红色端盖采用耐老化的透光工程材料，长期暴露在工业环境里不会出现变色、开裂的问题，即使在有少量油污、粉尘的车间环境里，表面擦拭后就能保持清晰的透光效果，不会因为长期使用导致警示效果下降。柱体部分采用阻燃绝缘材料，满足电气元件的阻燃等级要求，即使内部电路出现异常发热，也不会引燃周边的线路或者柜体材料，符合工控电气元件的安全规范。

　　在做三维结构设计的时候，特意把各个安装配合的尺寸做了参数化处理，调整安装孔径、柱体长度的时候只需要修改对应参数就能快速生成适配不同安装场景的模型，方便设计人员在做柜体布局的时候直接调用，不需要重复建模。模型里还原了实际产品的所有细节特征，包括侧面的防滑筋、顶部的标识纹路、尾部的接线插片结构，导入装配体的时候能直接做干涉检查，提前预判安装过程中可能出现的空间冲突问题，比如和柜体内侧的线槽、其他元件的距离是否足够，接线后线材的弯曲半径是否满足要求，这些细节都能在三维装配阶段完成验证，减少后期现场安装的时候出现尺寸不匹配、装不上的问题。
