起重作业用锻造吊钩三维结构设计

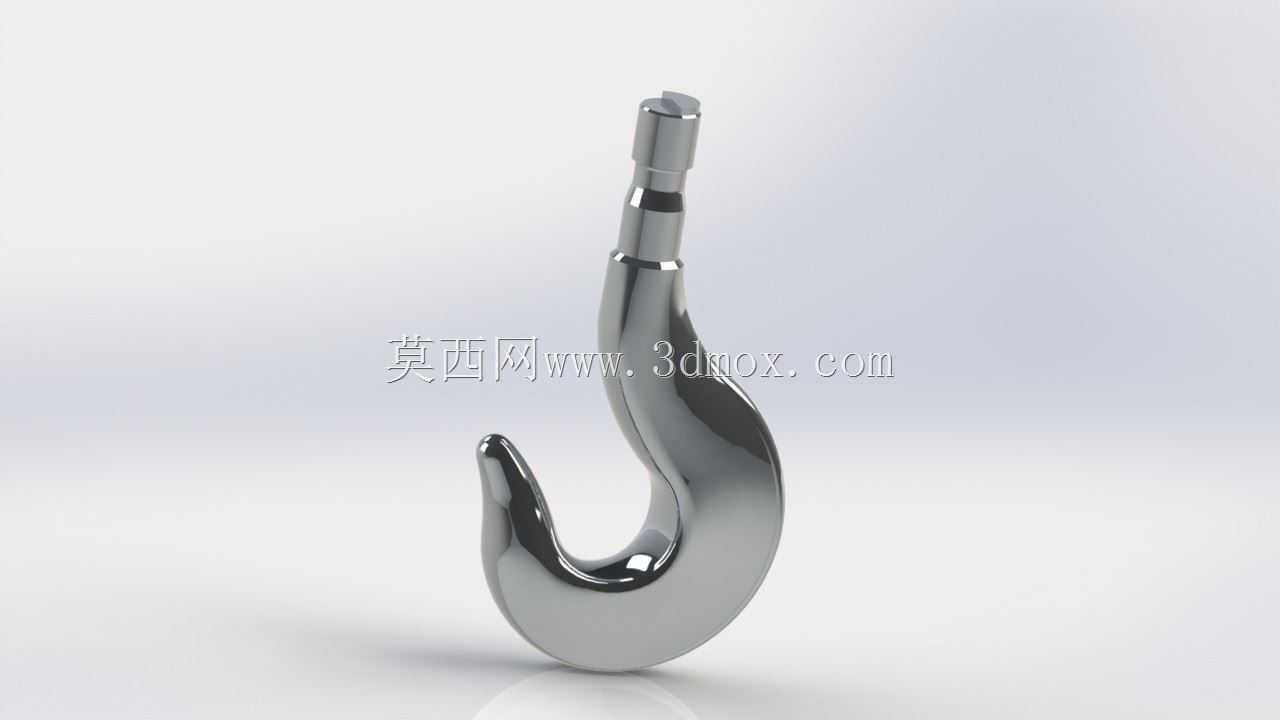

　　作为起重作业场景里直接承载被吊重物载荷的核心受力构件，吊钩的结构合理性直接决定起重作业的安全冗余度，这类吊钩广泛适配桥式起重机、门式起重机、随车吊、手动葫芦、电动葫芦等各类起重提升设备，在厂房物料转运、港口集装箱装卸、建筑工地构件吊装、仓储重型货物出入库等场景中承担载荷传递的核心作用，所有结构设计都围绕载荷均匀传递、应力集中规避、安装适配性三个核心维度展开。从结构功能来看，该吊钩整体采用大曲率钩身设计，钩尖位置做了向内的防脱收边结构，能够在吊装索具、吊环挂入后，避免作业过程中索具受晃动影响从钩口滑脱，钩身的曲面过渡全程采用大圆角顺滑衔接，没有直角突变的结构区域，从根源上降低交变载荷作用下的应力集中系数，

　　避免长期受载后出现疲劳裂纹萌生的问题。上端的连接段采用阶梯轴式结构，最顶端的圆柱段用于和吊钩横梁的安装孔配合，中间的轴颈位置预留了推力轴承的安装位，能够实现吊钩在承载状态下的水平回转，方便作业人员调整被吊重物的朝向，不需要额外撬动重物调整方位，适配不同吊装场景下的对位需求，阶梯轴的轴肩位置都做了卸荷槽设计，避免轴肩位置因截面突变产生应力集中，提升长期交变载荷下的结构寿命。设计过程中首先要匹配额定起重量对应的截面承载能力，钩身危险截面的曲率半径、截面直径都要结合材料屈服强度做抗弯、抗拉强度校核，确保在额定载荷下的安全系数满足起重构件的强制规范要求，同时要考虑钩身开口尺寸的适配性，保证常用规格的卸扣、钢丝绳索具、吊装带吊环都能顺利挂入，

　　不会出现索具无法安装或者间隙过小卡滞索具的问题。安装边界方面，上端连接轴的直径、各阶梯段的长度尺寸都要和配套的吊钩螺母、推力轴承、横梁安装孔的尺寸公差匹配，轴段的配合公差选择过渡配合等级，既保证安装后不会出现径向窜动，也方便后期维护时的拆卸更换，钩身的整体高度要控制在配套吊钩组的安装空间范围内，避免起升过程中钩体和上方的滑轮组、护板结构发生运动干涉。钩身的曲面造型采用连续变曲率设计，从钩尖位置到上端直段的曲率逐步过渡，保证载荷从钩尖挂点位置沿着钩身曲面均匀传递到上端连接轴位置，不会出现局部载荷过大的问题，钩身的截面采用圆形截面设计，相比矩形截面能够更好地承受各个方向的弯曲载荷，适配吊装过程中索具角度变化带来的多向受力情况，

　　避免因载荷方向偏移导致截面受力不均。实际应用中，这类吊钩需要配合防脱棘爪使用，钩口位置的结构预留了防脱棘爪的安装空间，安装防脱装置后能够进一步封闭钩口，避免索具意外脱出，同时钩身表面的光滑曲面不会对吊装钢丝绳、吊装带产生切割损伤，减少索具的磨损速率，降低吊装作业的耗材成本。在建模过程中需要重点关注各个过渡曲面的曲率连续性，不能出现曲面褶皱、曲率突变的问题，否则后续做有限元应力分析时会出现局部应力虚高的情况，无法准确反映结构的真实受力状态，同时各个安装配合面的尺寸公差、形位公差要在模型里明确标注，方便后续加工制造时的工艺编制，上端连接轴的同轴度、各轴肩的端面跳动公差都要满足回转构件的精度要求，保证吊钩回转时的顺畅性，不会出现卡滞、偏磨的问题。
