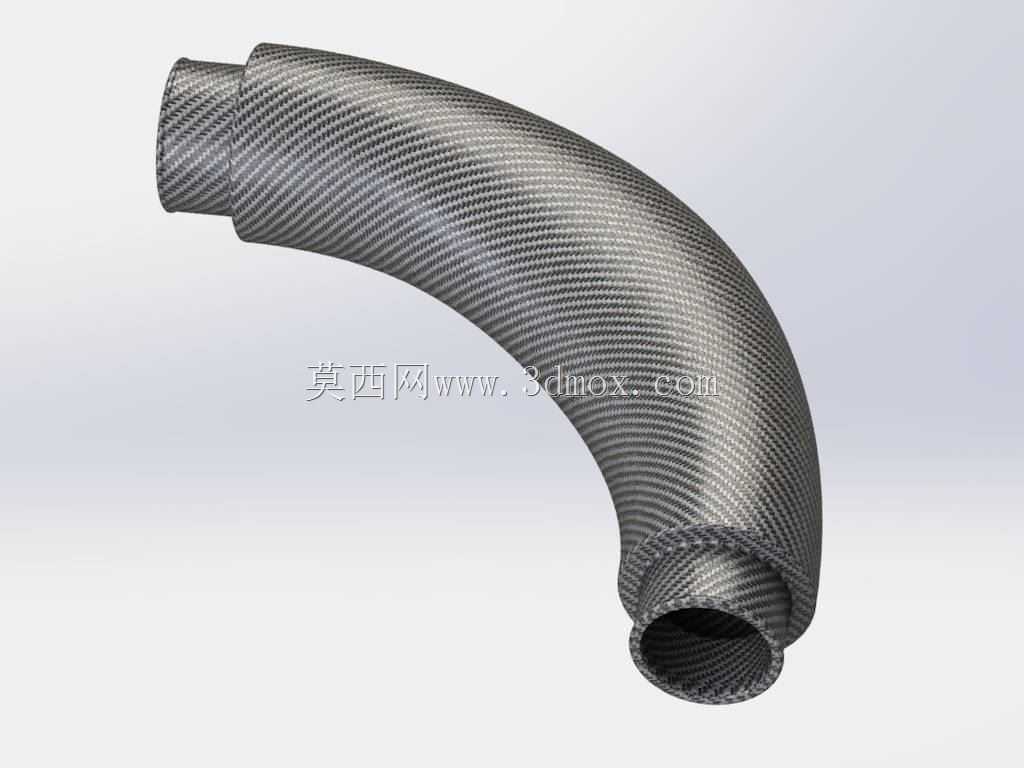

带导向曲线扫掠的碳纤维弯管结构

　　这类变截面弯管在流体输送、进气排气系统、轻量化管路布局场景中应用十分广泛，不同于等径圆管弯制的常规管件，该结构两端为圆形接口，中间过渡段为椭圆形截面，能够在有限的安装空间内优化流道走向，同时兼顾接口的通用适配性与中段的结构强度、空间避让需求。在实际设备布局中，经常会遇到两端安装位置固定，但中间走线路径需要避让周边结构件、线束或者其他管路的情况，常规等径弯管要么无法满足弯曲角度要求，要么会和周边部件产生干涉，这时候就需要采用带导向曲线的扫掠放样方式来构建管件模型。从设计逻辑来看，首先需要确定两端接口的安装基准，包括两个圆形端面的中心坐标、端面法向方向，确保接口能够和上下游的管路、法兰或者设备接口精准对接，不会出现安装错位、

　　密封面贴合不严的问题。之后需要绘制空间导向曲线，也就是弯管的中心走向轨迹，这条轨迹的曲率需要连续平滑，不能出现锐角拐点，否则后续扫掠生成的管壁会出现褶皱、壁厚不均甚至建模失败的问题，同时导向曲线的走向要提前核算安装边界，确保弯管成型后，外轮廓和周边预留的安全间隙满足要求，不会在设备运行时和其他部件产生摩擦、碰撞。截面的变化是这类管件设计的核心要点，两端的圆形截面尺寸要匹配对接接口的通径要求，保证流体通过的有效截面积不会出现突变，避免产生过大的流阻；中间过渡到椭圆形截面，一方面是为了适配弯曲段的应力分布，让纤维铺层的受力更加均匀，另一方面椭圆形截面在特定安装方向上可以压缩单侧的占用空间，比如在贴近设备壳体的位置，

　　椭圆的短轴朝向壳体方向，就能留出更多的间隙给其他部件。管壁采用碳纤维材质的设计思路，主要是为了在满足管路强度、耐压要求的前提下，尽可能降低管件自身重量，这在对重量敏感的移动设备、航空航天配套设备、高性能改装设备中尤为重要，碳纤维的铺层方向需要顺着管件的走向以及受力方向布置，顺着扫掠轨迹的纤维方向可以更好地承受管路内部的压力以及安装时的装配应力，避免出现分层、开裂的问题。在建模过程中，扫掠特征的参数设置需要注意截面的方向控制，要保证截面始终和导向曲线保持法向对齐，同时在截面从圆形过渡到椭圆形的过程中，要设置平滑的过渡关系，不能出现截面的突然扭转，否则生成的管件外表面会出现棱线或者扭曲，不仅影响外观，还会在实际使用中产生应力集中点，

　　降低管件的使用寿命。安装边界的核算需要覆盖整个弯管的外轮廓，包括两端接口的安装余量、紧固件的操作空间，还要考虑管件在工作状态下可能产生的形变位移，预留出足够的安全距离，比如在输送温度较高的流体时，碳纤维管件虽然热膨胀系数较低，但还是需要预留一定的热变形空间，避免安装时完全锁死导致热应力无法释放。这类管件的实际用途覆盖多个领域，在进气系统中可以优化进气道的走向，减少进气阻力，同时降低进气道的重量；在流体输送系统中可以在紧凑的空间内完成管路转向，减少管路接头的使用，降低泄漏风险；在轻量化设备的结构支撑中，也可以作为异形的结构连接件，兼顾走线、导气和结构支撑的多重作用。设计时还需要考虑管壁厚度的均匀性，扫掠过程中要避免因为曲率变化导致的局部壁厚过薄或者过厚，壁厚过薄会降低局部的耐压强度，壁厚过厚则会增加不必要的重量，同时浪费材料。对于纤维铺层的管件来说，截面的平滑过渡也有利于纤维的缠绕或者铺放成型，减少成型过程中的纤维褶皱、架空等缺陷，提升成品的合格率和结构一致性。
