六边形拼接镂空球体结构设计方案

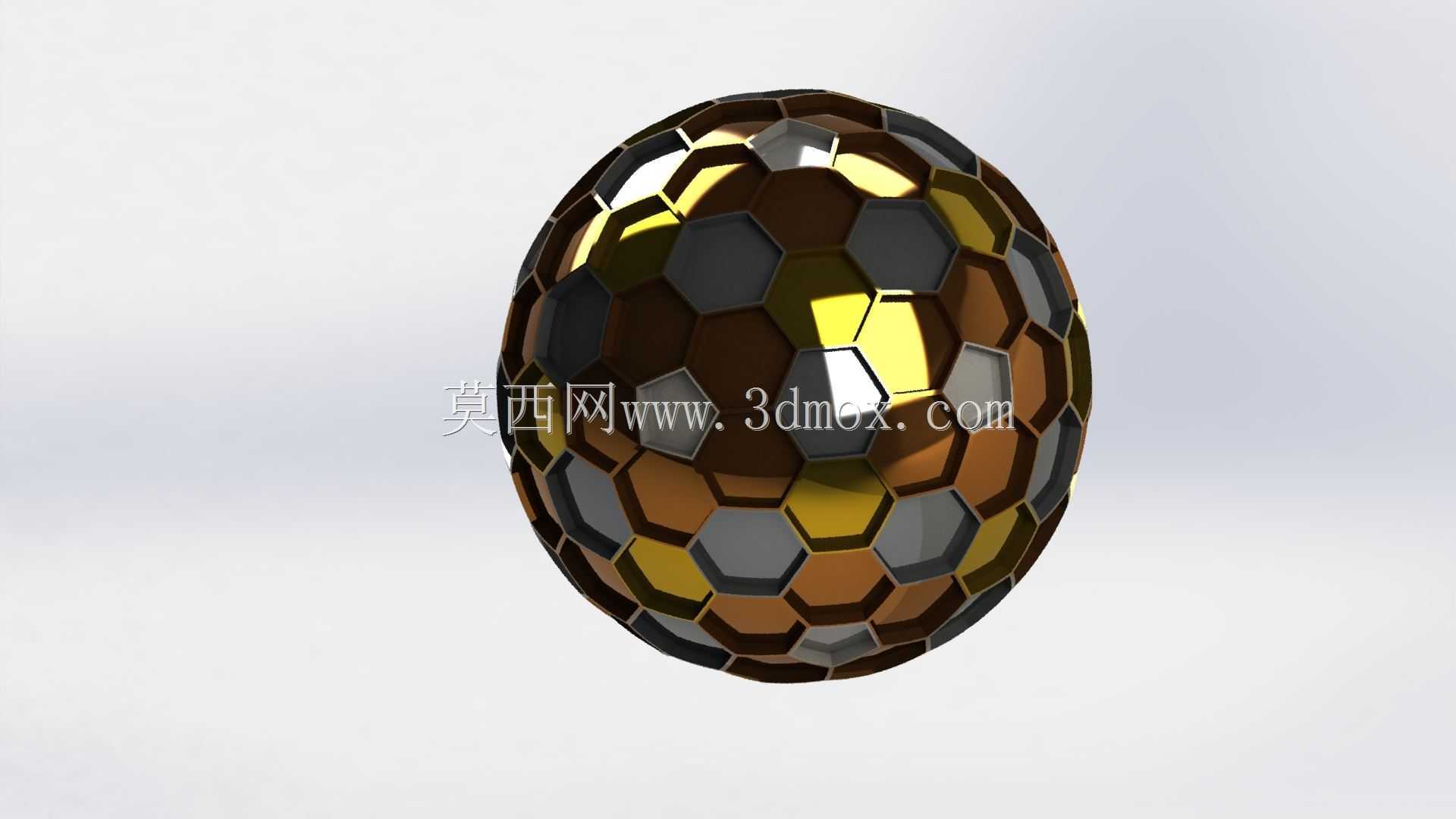

　　这类分块拼接的球面结构，在工业场景中有着不少落地应用，最常见的是大型球面装饰构件的模块化预制，比如场馆外立面的球形幕墙单元、儿童游乐设施的球形攀爬架主体、文创展示用的镂空艺术球装置，还有部分特种压力容器的分瓣式封头预成型结构验证，都能用到这类建模思路。做这类结构的时候，首先要考虑的是球面分块的曲率一致性，不能出现拼接后棱边错位、单元块贴合间隙不均的问题，毕竟如果是做实体加工，每一块六边形单元的弧面偏差超过0.2mm，现场拼接就会出现累计误差，最后根本合不上整球。

　　设计的时候不能直接在球面上切割六边形，那样切出来的单元块边缘是不规则曲面，后续不管是3D打印还是钣金冲压，都没法统一加工参数。正确的思路是先确定球体的基准半径，根据整球直径计算单块六边形的对边尺寸，要保证每一块六边形的外接圆在球面上的投影弧长一致，相邻单元的拼接边做等宽的搭接止口，止口深度根据选用的材料厚度调整，如果是用ABS板材做展示模型，止口深度留0.8mm就足够定位，如果是用1.5mm厚的冷轧钢板做户外攀爬结构，止口深度要留到2mm，还要在止口位置预留点焊的工艺缺口。

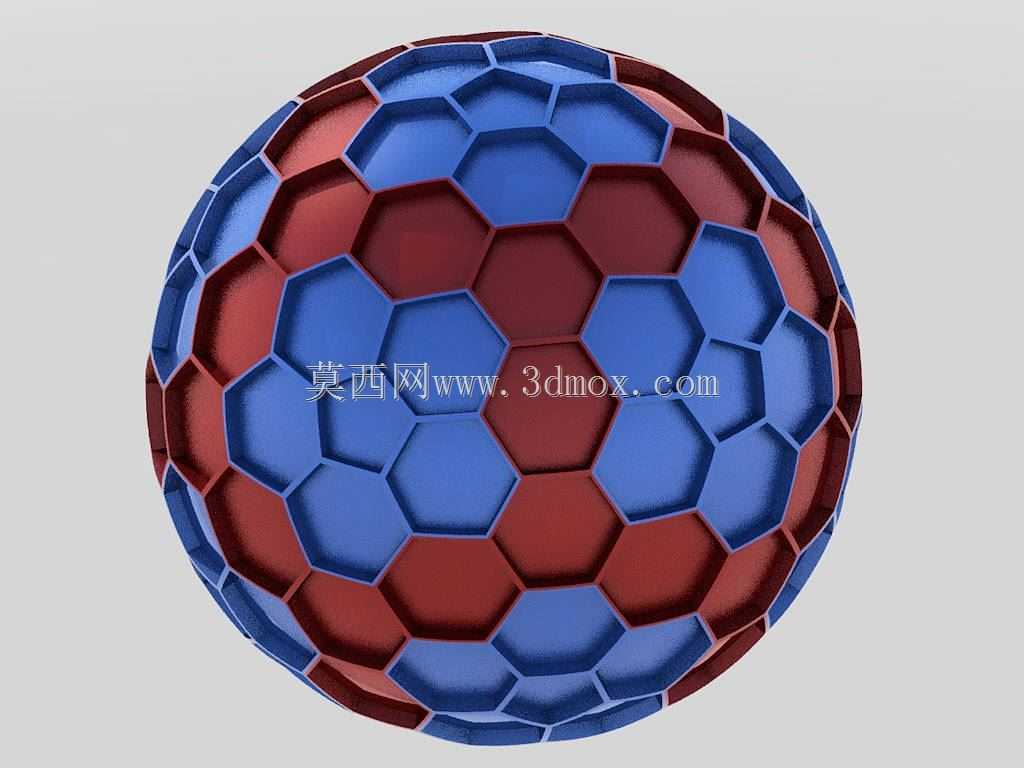

　　从结构特性上看，这种红蓝分块的交错排布不是为了视觉效果随便选的，本质上是把球面分成了两组独立的单元阵列，两组单元的卡扣方向相反，装配的时候可以逐块嵌合，不需要额外的紧固件就能实现整球的自定位，这点在做无外露连接件的装饰球时优势特别明显，不会出现螺丝头外露破坏球面完整性的问题。如果是用于通风类的球形风口，这种分块结构还可以在单元块之间预留均匀的通风间隙，间隙宽度控制在8-12mm，既能保证通风量，又能避免大尺寸杂物进入风道内部。

　　实际建模过程中，要先做整球的基准曲面，把球面按照等弧长原则划分网格，注意正六边形在球面上是无法实现完全等边长拼接的，必须对靠近球极位置的单元做微小的边长修正，不然越靠近两极，单元的变形量越大，最后会出现五边形的补块，很多新手做这类结构的时候容易忽略这点，做到最后才发现两极位置拼不上，还要返工调整网格参数。单元块的壁厚要根据整球直径做匹配，比如直径600mm的展示用球，单元壁厚选2mm就足够支撑整球结构，不会出现按压变形的问题，如果是直径2m以上的户外大型球，单元壁厚要加到4mm，还要在每块单元的内侧加十字形的加强筋，筋高10mm、筋厚2mm，避免运输过程中单元块受挤压变形。

　　安装边界方面，这类拼接球体通常底部要做一个圆形的安装法兰，法兰直径取整球直径的1/6到1/5最合适，法兰上预留4-6个均匀分布的安装孔，孔位要和底部的支撑立柱对应，安装面的平面度要控制在0.1mm以内，不然整球装上去会出现倾斜。如果是悬空吊装的球形结构，还要在球体顶部的内侧预埋吊点螺母，吊点的承重要按照整球重量的3倍做安全系数校核，避免吊装过程中出现脱落风险。另外还要考虑不同应用场景的特殊要求，比如用在户外的结构，单元块拼接的缝隙要打中性硅酮密封胶，防止雨水进入内部锈蚀连接件；用在儿童游乐场景的话，所有单元块的边缘都要做R2以上的圆角倒钝，不能有尖锐的毛刺棱角，避免刮伤使用者。

　　很多人做这类结构的时候容易犯的错误是把单元块做成实心结构，不仅浪费材料，还会让整球重量过大，增加安装和支撑的难度，实际上只要保证单元块的结构强度足够，内侧做掏空处理就能减重30%以上，不管是3D打印还是钣金加工都能降低不少成本。还有拼接的卡扣结构，要设计成带1度拔模斜度的形式，装配的时候可以轻松卡入，卡入后有足够的抱紧力不会松脱，如果是需要经常拆卸维护的结构，还可以在卡扣位置预留小的拆卸缺口，用平口螺丝刀就能撬开单元块，方便后期更换损坏的部件或者维护内部的灯光、线路等配件。
