ASME B16.5 150级承插焊接法兰结构设计

　　在石油化工、市政给排水、工业流体输送等管路系统的搭建场景中，承插焊接法兰是小口径高压管路连接环节的核心承压部件，这类法兰的连接形式区别于平焊、对焊法兰，采用将管道插入法兰内孔后进行角焊缝焊接的装配方式，既保留了焊接连接的密封可靠性，又降低了小口径管道对接焊的对位难度，在公称通径较小、压力等级偏高的工艺管段中应用占比极高。

　　从实际使用场景来看，这类150磅级的承插焊法兰常适配3英寸规格的工艺管线，常见于炼化装置的仪表引压管段、锅炉给水支路、压缩空气分配管路等位置，这类场景的管路普遍存在管径偏小、管线排布紧凑、后期拆卸维护频次适中的特点，承插结构的法兰在装配时不需要像对焊法兰那样提前加工管道坡口，现场施工时管道插入法兰承插孔后即可临时定位，焊接作业的操作空间要求更低，尤其适合厂区内管线密集区域的改扩建施工。

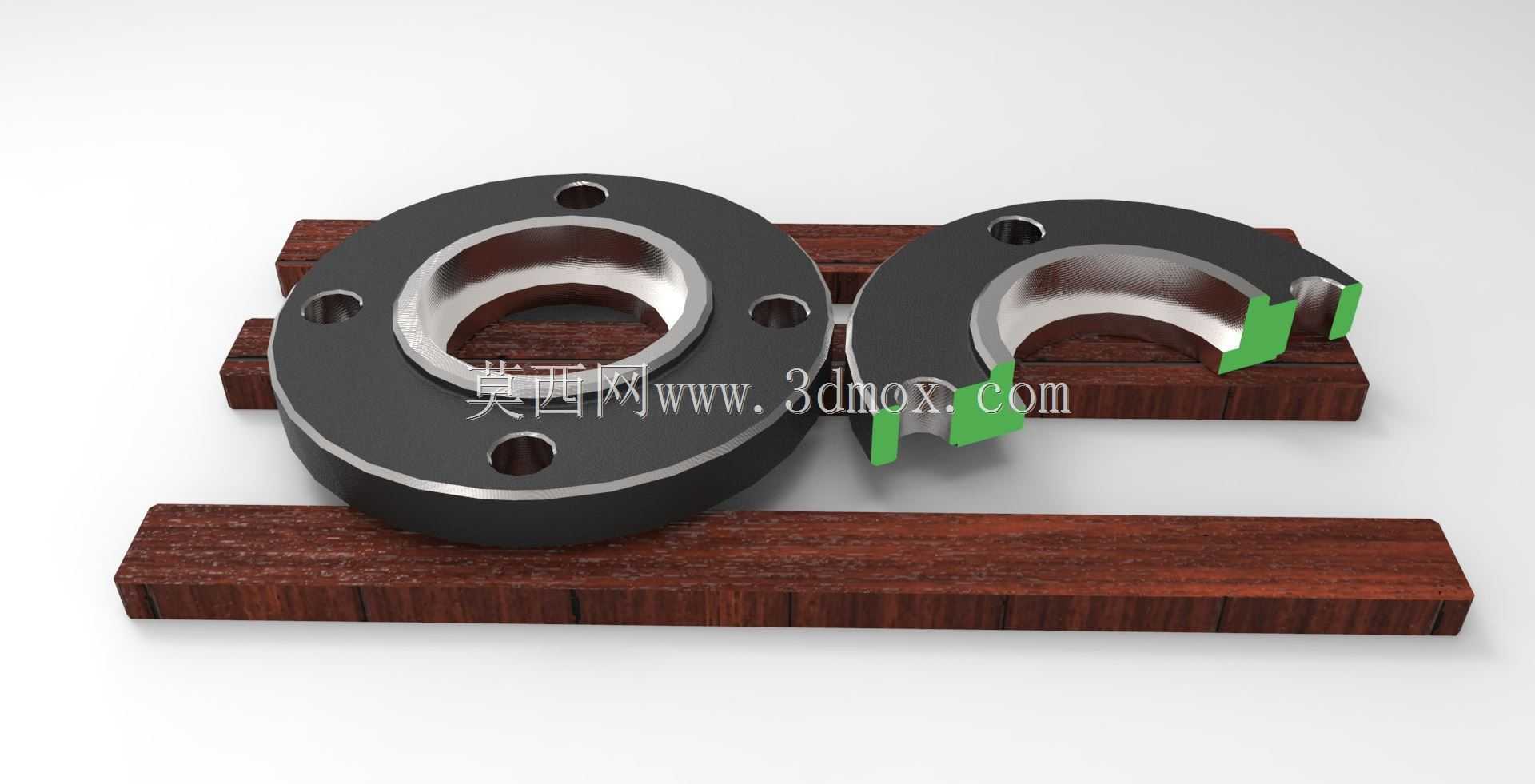

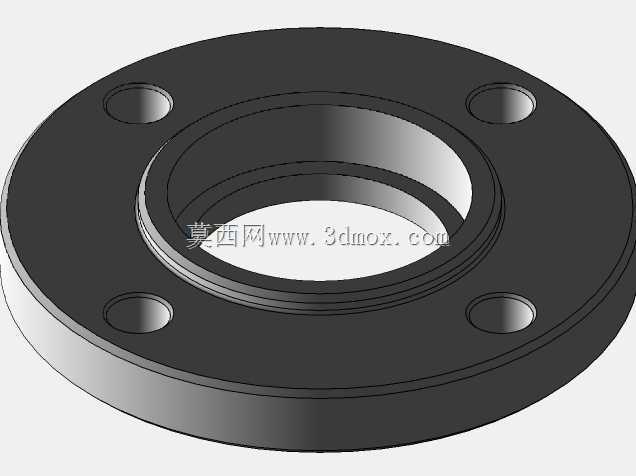

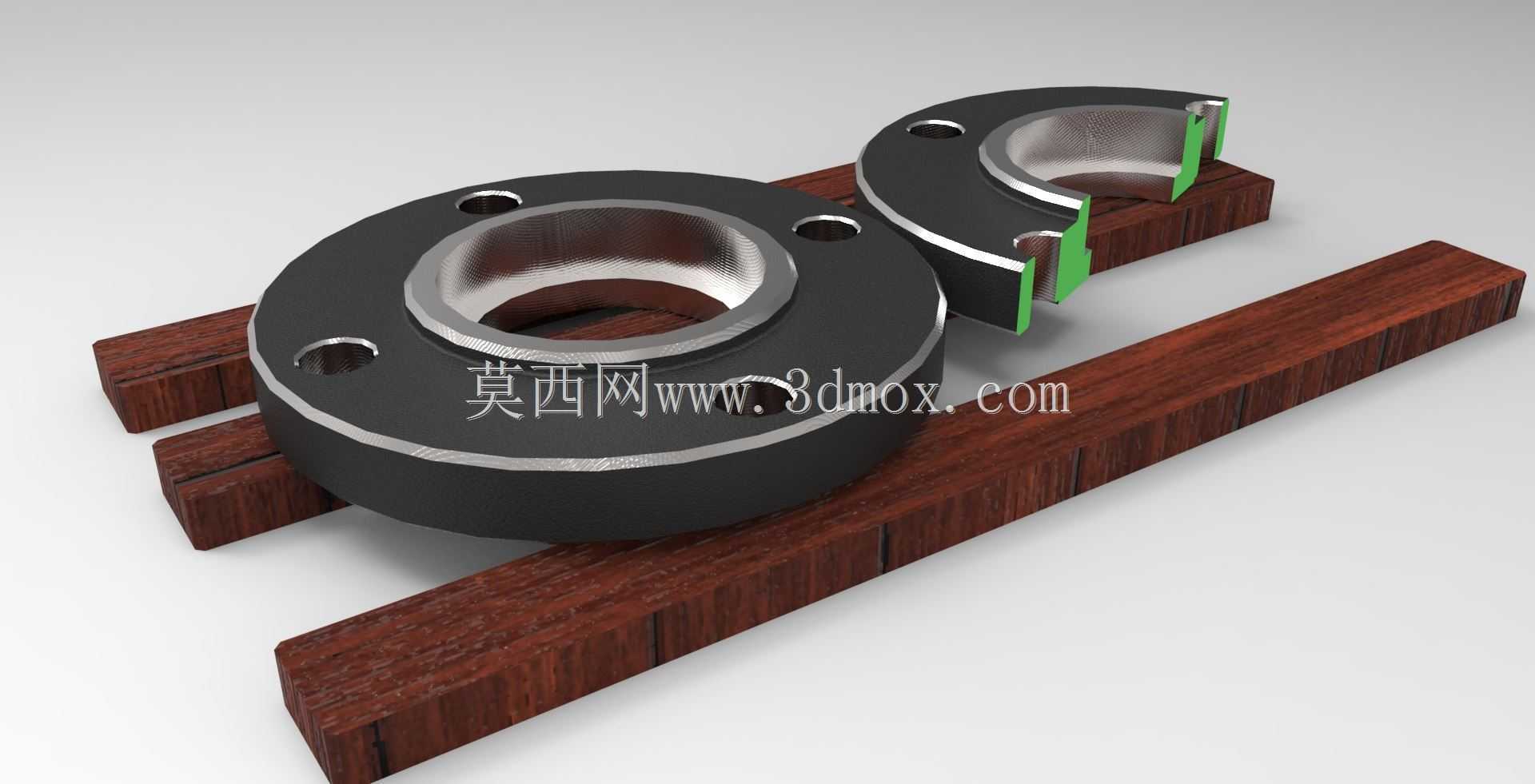

　　设计层面上，这款法兰的结构完全贴合ASME B16.5标准的尺寸边界要求，法兰整体外径控制在190.5毫米，这个尺寸是150压力等级下3英寸法兰的标准密封面外径，能够匹配同压力等级的垫片、螺栓组安装要求，不会出现与其他标准法兰混装时的密封面错位问题。法兰本体厚度设定为23.9毫米，这个厚度经过承压强度校核，能够满足150磅级下的常温额定工作压力要求，同时避免了不必要的材料冗余，控制法兰整体重量。法兰中心的承插孔直径为90.7毫米，适配对应外径的3英寸公称管径管道，承插孔的深度设计为20.6毫米，这个深度既能够保证管道插入后有足够的定位长度，避免焊接时管道偏斜，又不会因为承插过深导致管道端部与法兰密封面侧的间隙过小，影响焊接时的气体逸出，减少焊缝气孔缺陷的产生概率。

　　法兰的轮毂部分长度设置为30.2毫米，这个突出的轮毂结构能够增强法兰与管道连接位置的整体刚度，减少管路运行时振动传递到焊缝位置的应力集中，避免长期交变载荷下焊缝出现疲劳开裂。法兰的螺栓连接部分设置了4个均匀分布的螺栓孔，单孔直径为19.1毫米，适配标准规格的连接螺栓，螺栓孔的中心圆直径为152.4毫米，这个节圆尺寸完全遵循标准规范，保证同规格不同厂家生产的法兰能够实现互换，不需要现场重新配钻螺栓孔。密封面部分采用标准突面结构，表面粗糙度满足垫片密封要求，能够适配非金属平垫片、缠绕式垫片等多种常用密封垫片，满足不同输送介质的密封需求。

　　从安装边界来看，这款法兰在装配时需要注意管道插入承插孔后，管道端部与承插孔底部需要预留约1.5毫米的间隙，这个间隙是为了补偿管道焊接时的热伸长量，避免管道受热膨胀后顶推法兰导致密封面变形。焊接作业时需要先进行点焊定位，对称施焊减少焊接变形，焊后需要对焊缝进行渗透检测，确认无表面裂纹、气孔等缺陷后再进行管路试压。在管路系统运行时，这类承插焊法兰的密封性能优于平焊法兰，能够承受一定的管道轴向载荷与侧向弯矩，适合在存在轻微振动的管段使用，同时因为承插结构的存在，管道内部的介质流动不会直接冲刷焊缝位置，能够减少焊缝冲蚀失效的风险，延长管路连接位置的使用寿命。

　　在三维建模过程中，这类法兰的建模需要严格把控各尺寸的形位公差，尤其是螺栓孔的位置度、密封面的平面度、承插孔的同轴度，这些参数直接影响后续装配时的适配性，如果螺栓孔位置度偏差过大，会导致现场安装时螺栓无法穿入；如果承插孔与密封面的同轴度偏差过大，会导致管道安装后法兰密封面偏斜，拧紧螺栓后出现密封泄漏问题。建模时还需要注意承插孔根部的倒角设计，这个倒角能够方便管道插入装配，同时减少焊接时的应力集中，避免焊缝根部出现裂纹。对于结构设计从业者来说，这类标准法兰的建模不需要额外进行结构创新，核心是严格遵循标准尺寸要求，保证模型的尺寸精度，能够直接用于管路装配的干涉检查、预制件加工出图，减少现场施工的尺寸偏差问题。
