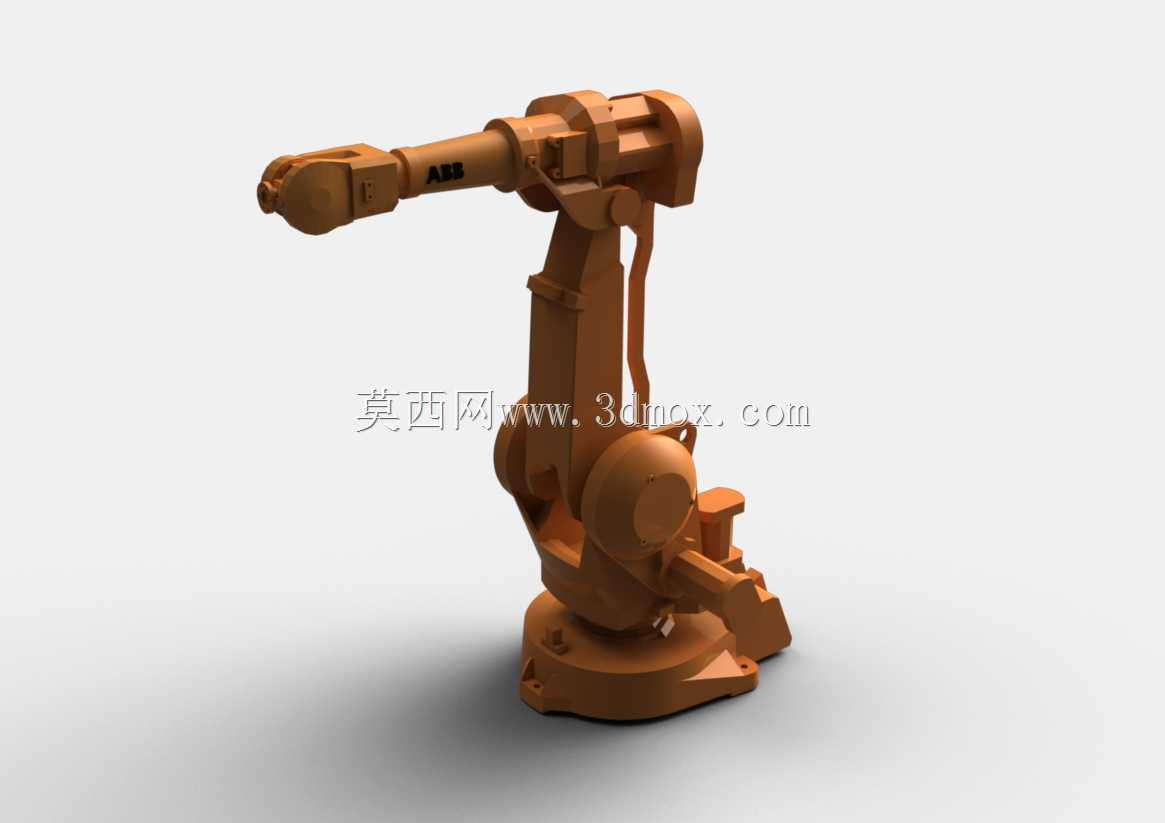

ABB IRB2400系列工业六轴机械臂结构

　　在汽车整车焊装线、金属结构件焊接工位、小型零部件精密搬运、机床上下料、涂胶喷涂等离散制造场景中，六轴关节型工业机器人的应用占比常年位居自动化设备前列，ABB IRB2400系列作为中等负载级别的经典机型，其结构设计的合理性直接决定了现场部署的适配性与长期运行的稳定性。从结构设计逻辑来看，该机型采用经典的六自由度串联关节布局，底座为整体铸铁式安装基座，底部预留环形阵列的安装螺栓孔，可直接固定在混凝土地基或钢制工装台面上，安装时需保证基座平面度公差控制在0.2mm以内，避免长期运行出现关节应力集中导致的精度衰减。腰部回转关节采用交叉滚子轴承支撑，可承受径向、轴向与倾覆力矩的复合载荷，适配大臂伸展时的偏载工况，

　　大臂与小臂的关节衔接处采用内走线设计，所有动力线缆与信号线缆从关节内部空腔穿过，既避免了外部走线在高速运动时出现的线缆磨损、勾挂工装的问题，也能减少车间焊渣、切削液、粉尘对线束的侵蚀，提升设备在恶劣工业环境下的防护等级。末端法兰采用标准ISO 9409-1-50-4-M6安装接口，可快速适配焊枪、夹爪、吸盘、涂胶枪等不同工艺末端执行器，无需额外制作过渡转接板，缩短现场换型调试的周期。从实际工况适配性来看，该机型的工作半径覆盖1.5米至1.8米区间，额定负载10kg至16kg，刚好覆盖中小零部件焊接、机床上下料的常规作业范围，在汽车零部件焊接工位中，可配合变位机完成车身副车架、车门铰链等部件的连续弧焊作业，重复定位精度可控制在0.

　　03mm至0.05mm区间，能够满足焊缝轨迹的精度要求；在3C零部件搬运场景中，可配合视觉系统完成小型壳体的精准取放，运动速度可根据工位节拍调整，最高关节速度可满足每小时1200次以上的取放循环需求。从安装边界条件来看，该机型底座安装尺寸约为400mm×400mm，竖直安装时整机高度约为1.4米，腰部回转角度范围为±180度，大臂俯仰角度范围为-70度至+85度，小臂俯仰角度范围为-65度至+120度，手腕三个关节的回转角度均可达到±360度或以上，部署时需在机械臂周围预留至少800mm的安全防护距离，避免运动过程中与周边工装、护栏发生干涉，若采用倒挂安装或侧装方式，需对关节减速机的负载参数进行重新校核，

　　调整伺服控制参数以抵消安装姿态带来的重力负载变化。从结构建模的细节来看，该模型完整还原了各关节的减速机安装位、电机布置位置、线缆走线槽、末端法兰定位孔等细节，每个关节的旋转轴位置与实际设备完全对齐，可直接用于工作站布局仿真、离线编程轨迹验证、干涉检查等工作，建模时各部件的装配间隙严格按照实际设备的公差要求设置，大臂与小臂的运动包络面与真实设备的工作空间完全一致，在做产线仿真时可直接导入模型，无需额外调整运动参数即可验证工位布局的合理性。在焊接工位应用时，该机型的小臂结构采用窄型设计，可深入工装夹具的狭窄空间完成内侧焊缝的焊接，避免大臂结构与夹具发生碰撞；在机床上下料场景中，机械臂的待机位可设置在机床侧方，不占用机床正面的操作空间，配合自动料仓可实现24小时无人化连续加工，大幅提升机床的稼动率。此外，该机型的关节密封结构采用双唇式密封圈，可有效阻挡焊接烟尘、切削液、金属粉尘进入关节内部，适配焊接、机加工等多粉尘、多油污的作业环境，日常维护时仅需按照周期补充关节润滑脂即可，无需频繁拆解密封结构，降低了现场维护的工作量。
