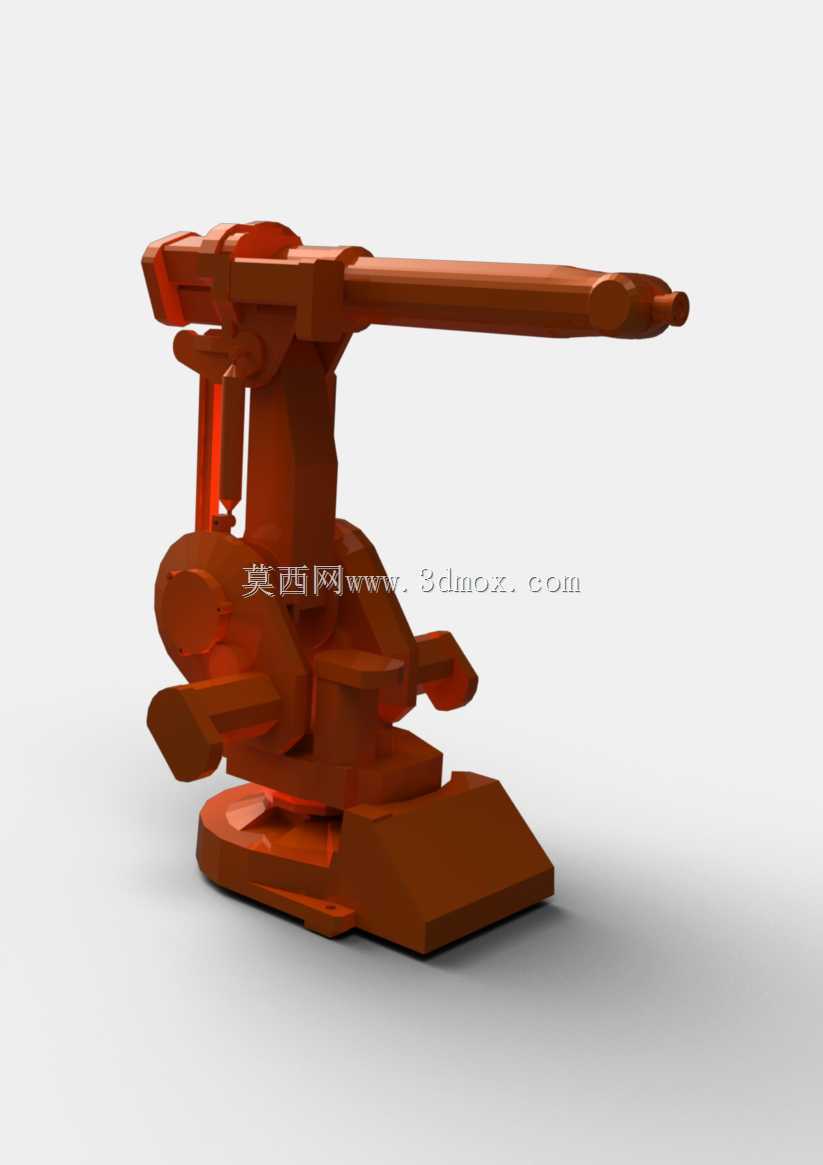

ABB IRB1400工业六轴机械臂结构设计

　　这款六轴串联机械臂的结构设计，核心围绕中小负载工况下的重复定位精度与动作灵活性展开，在汽车零部件焊接、3C电子装配、小件物料码垛这类对节拍和轨迹精度要求较高的场景中适配性极强。从结构布局来看，其底座采用大倾角梯形支撑结构，安装面预留了标准的螺栓固定孔位，能够直接适配常见的型钢安装基座与地面预埋钢板，安装边界的孔位间距经过统一规划，无需额外加工转接板即可完成现场固定，底座内部预留了伺服电机与谐波减速器的安装腔体，走线槽沿关节内侧布置，避免运动过程中管线与周边工装发生剐蹭。

　　大臂与小臂的长度比例经过反复调校，在1.4米左右的工作半径范围内，末端执行器能够无死角覆盖工位上的常见作业点，无论是焊接工位的焊缝轨迹跟踪，还是装配工位的零件对位插接，各关节的运动角度冗余量都能保证末端姿态调整的流畅性，不会出现关节死点导致的轨迹中断。关节处的密封结构采用阶梯式迷宫密封设计，能够阻挡焊接飞溅、车间粉尘进入减速器腔体，延长核心传动部件的维护周期，在焊接场景下使用时，小臂末端预留了焊枪安装法兰与管线接口，可直接适配主流的气保焊枪、氩弧焊枪夹具，无需额外设计转接结构。

　　从设计思路上，这款机械臂的各部件壁厚经过拓扑优化，在保证结构刚性的前提下尽可能降低了自身运动惯量，J1到J3关节承担大臂俯仰、回转的动力输出，选用了额定扭矩匹配的伺服电机搭配谐波减速器，保证大负载姿态下的运行平稳性，J4到J6腕部关节采用中空走线设计，末端工具的动力线、信号线可从关节内部穿过，避免外部管线缠绕影响运动范围，腕部的三个关节轴线交于一点，运动解算难度更低，轨迹规划时的精度更容易控制。

　　在实际产线应用中，这款机械臂可搭配变位机完成复杂结构件的焊接作业，也可搭配气动夹爪完成机加工工位的上下料动作，其重复定位精度能够满足大部分精密装配的公差要求，运行时的关节振动量经过动平衡调校，高速运动过程中不会出现明显的末端抖动，对于需要长时间连续运行的自动化产线来说，各关节的润滑通道设计在易操作位置，日常维护时无需拆解大段结构即可完成润滑脂加注。安装时需要注意底座的水平度调校，水平误差控制在标准范围内才能保证长时间运行的精度保持性，末端执行器的总负载需要控制在额定范围内，避免过载导致关节减速器过早磨损，周边安全围栏的布置需要预留出机械臂最大运动半径的安全距离，防止运行过程中与周边设备发生干涉。

　　整体结构的模块化设计程度较高，大臂、小臂、腕部、底座都可单独拆解更换，后期维护时不需要整体吊装返厂，现场即可完成易损部件的更换，各关节的限位块位置可根据实际工位的作业范围调整，缩小不必要的运动行程来提升作业节拍，对于集成商来说，这款机械臂的安装接口、电气接口都采用通用标准，能够快速适配不同品牌的控制系统与周边辅助设备，缩短产线搭建的调试周期。
