ABB IRB140小型六轴工业机械臂结构设计

这款小型六轴机械臂的结构设计，核心围绕紧凑工位的自动化作业需求展开，从关节布局到安装边界的设定，都贴合3C电子装配、小件物料搬运、弧焊涂胶这类对作业空间要求严苛的场景。在实际产线布局中，这类小负载机械臂常被安装在工作台侧方、流水线旁侧的窄小空间内，因此底座的安装孔位采用了行业通用的矩形排布，安装面的平面度公差控制在0.05mm以内，避免底座安装偏差带来的整机重复定位精度损失。

从关节传动的设计思路来看，一轴回转支承采用交叉滚子轴承结构，既可以承受整机倾覆力矩，又能压缩底座的轴向高度，相比传统深沟球轴承加推力轴承的组合，轴向尺寸缩减了近22%，让整机底座部分可以嵌入工作台的预留安装槽内，进一步减少对产线地面空间的占用。二轴和三轴的臂体采用铸铝一体化成型结构，内部预留了伺服电机与谐波减速器的安装腔，走线槽集成在臂体内部，避免外部走线在高速回转时与周边工装发生剐蹭，同时也能减少车间焊渣、切削液对线缆的腐蚀。

腕部的三个关节采用中空走线设计，末端法兰的安装孔位符合ISO 9409-1-50-4-M6的通用标准，可以直接适配市面上主流的气动夹爪、焊枪、涂胶阀等末端执行器，不需要额外设计转接法兰，减少了末端集成的设计工作量。整机的最大工作半径控制在810mm，这个尺寸刚好覆盖单工位的作业范围，不会因为臂展过长导致相邻工位的设备发生干涉，在多台机械臂密集排布的产线中，相邻设备的中心距只需要预留1200mm即可满足全速运行的安全间隙。

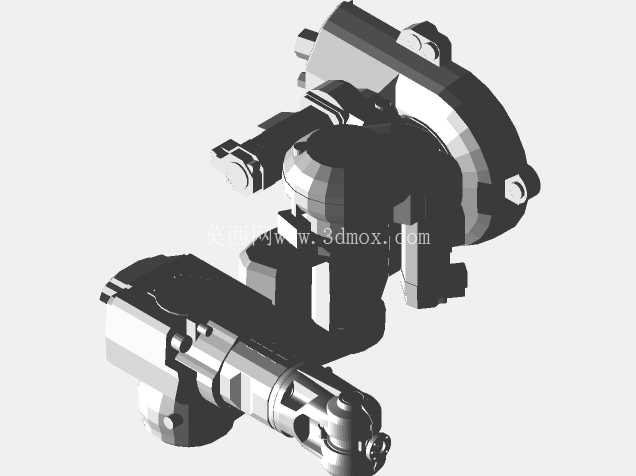

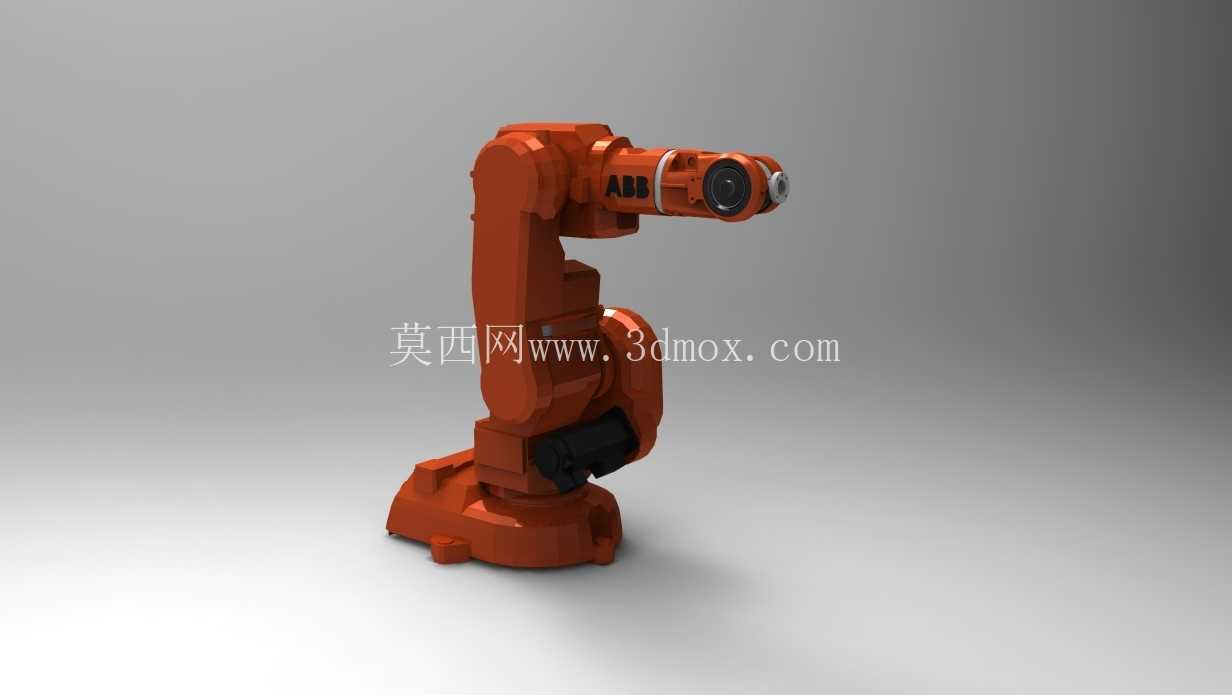

在功能特性上，各关节的伺服电机都配置了独立的制动器，在突发断电的情况下可以保持当前关节姿态，避免臂体下坠砸坏工装或工件。臂体表面的橙色涂装并非单纯的外观设计，而是采用了工业级聚氨酯粉末喷涂，涂层厚度控制在80-120μm，可以耐受车间常见的弱酸碱腐蚀、切削液飞溅，同时高饱和度的橙色也符合工业设备安全色的要求，方便现场操作人员快速识别机械臂的运动范围，规避安全风险。

从实际应用的角度出发，这款机械臂的重复定位精度可以达到0.03mm，完全满足小件装配、精密涂胶的精度要求，末端最大负载6kg，适配绝大多数小型末端执行器加工件的总重量需求。在结构建模过程中，各关节的运动限位都按照实际硬件的物理限位做了约束，一轴回转角度±180°，二轴俯仰角度-90°到+110°，三轴俯仰角度-45°到+75°，四轴回转角度±360°，五轴摆动角度±120°，六轴回转角度±400°，建模时的运动副设置完全匹配实际硬件的运动范围，在做产线虚拟调试的时候，可以直接导入模型进行干涉检查，不需要额外调整运动参数。

安装边界方面，底座的固定螺栓采用M10内六角螺栓，预埋深度不小于100mm，安装基础的混凝土强度不低于C25，避免机械臂高速启停时底座发生晃动。整机的自重控制在98kg，不需要额外设计重型安装基础，普通的工业工作台只要承重满足150kg以上即可安装，大幅降低了产线改造的成本。臂体的各段连接面都设计了定位销孔，装配时可以通过圆柱销快速定位，保证各段臂体的同轴度，减少装配过程中的调整工作量，也方便后期维护时的拆装更换。
