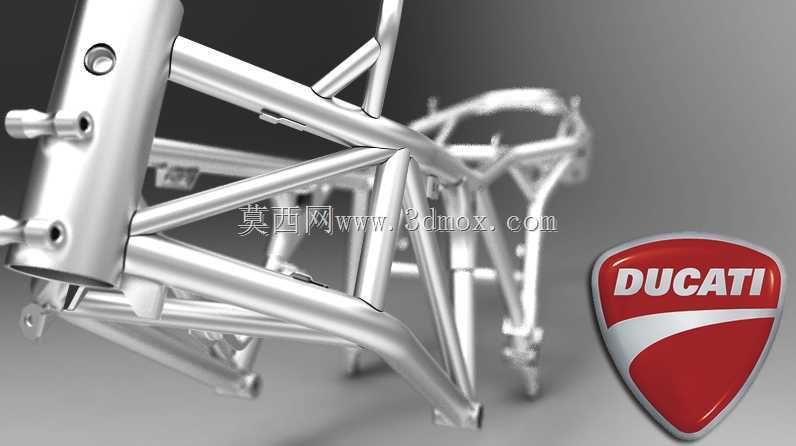

杜卡迪摩托车管式车架结构设计

　　这款杜卡迪摩托车的管式车架，是高性能运动机车核心承载结构，在赛道级摩托与大排量街车的研发、改装场景中应用广泛。不同于常见的铝合金双翼梁车架，该结构采用空间桁架式管架设计，通过不同管径的合金钢管拼接焊接，形成连续的受力传力路径，在保证整体刚性的前提下，有效控制了车架整体重量，适配大排量高功率动力单元的扭矩输出需求。

　　从实际使用场景来看，这类管式车架多用于高性能运动摩托、定制改装机车以及场地赛车，能够承受急加速、重制动以及高速过弯时产生的多向复合载荷，包括动力输出带来的纵向拉扯、制动时的前向载荷转移、弯道侧倾时的横向扭力，还有路面颠簸传递的高频振动冲击。设计过程中，首先需要匹配动力单元的安装点位，将发动机作为车架受力结构的一部分，通过发动机缸体、曲轴箱的连接点分担部分车架载荷，以此减少冗余管材的使用，实现轻量化与刚性的平衡。

　　在结构设计思路上，主受力环采用大管径厚壁合金钢管，围绕转向头与后摇臂枢轴点构建核心承载三角，转向头位置通过多根管材呈放射状延伸至主车架下部与发动机安装位，分散转向时手把传递的路面冲击力，避免应力集中导致的管材疲劳开裂。侧部的辅助支撑管采用稍小管径的材料，沿车身侧轮廓排布，既为油箱、整流罩、座椅副架提供安装点位，也能在车辆发生侧滑时形成缓冲结构，保护核心动力单元与主承载结构不受直接撞击。

　　安装边界方面，转向头位置预留了标准三星联板的安装孔径与间距，适配常规大排量运动摩托的前减震安装规格，转向限位结构集成在主车架前部，避免转向角度过大时车把与油箱发生干涉。后摇臂枢轴的同轴度公差控制在较高精度范围，保证后摇臂转动顺畅，不会出现偏磨导致的行驶异响与操控偏差。发动机安装点位分别对应缸头、曲轴箱前后位置，安装面设计有衬套安装位，可通过橡胶衬套过滤发动机运转产生的高频振动，提升骑行舒适性。前部预留了水箱、散热系统的安装支架点位，侧部与后部预留了整流罩固定、脚踏安装、排气挂点、座椅副架连接的安装孔位，所有安装孔位的位置度都经过匹配校核，保证各附件装配后不会出现错位、干涉问题。

　　从受力特性来看，管材的连接节点全部采用相贯线焊接设计，每根管材的端部都根据对接管材的外径做了精准的相贯线切割，保证焊接时管材之间贴合紧密，焊缝长度足够，焊接后的节点强度能够匹配管材本身的强度，避免节点位置成为整个车架的强度短板。主车架的整体宽度控制在合理范围内，既保证骑士双腿夹持时的贴合度，也为发动机的宽度、散热系统的布置留出足够空间，不会出现骑行时腿部与车身部件干涉的问题。车架前部的倾角、拖曳距参数经过匹配调校，兼顾高速行驶的直线稳定性与弯道中的转向灵活性，符合高性能运动摩托的操控需求。

　　在实际改装与维修场景中，这类管式车架的结构特性也便于局部调整，比如针对不同身高的骑士调整脚踏安装位置、针对赛道使用调整后摇臂枢轴的高度来改变车辆的重心分配，外露的管材结构也便于日常检查焊缝状态，及时发现长期使用后可能出现的疲劳裂纹。不同于一体式压铸或者冲压焊接的板式车架，管式桁架结构的受力传递路径清晰，每一段管材的受力方向明确，在做结构优化时可以针对性地调整局部管材的管径、壁厚或者排布角度，在局部刚性不足的位置增加斜向支撑管，在冗余位置适当缩减材料，实现性能与重量的最优平衡。

　　车架下部的管材排布做了离地间隙的适配，保证车辆在最大倾角过弯时，车架不会先于脚踏、排气磨到地面，避免磨车架导致的车辆失控风险。同时主车架的后部连接点可以适配不同规格的副架结构，满足单座赛道版、双座街用版的不同使用需求，不需要重新设计主车架结构，提升了车架平台的通用性。
