铰接式万向传动关节结构设计

　　这类铰接关节在工业传动、连杆机构、工装夹具以及小型作业设备的活动连接部位应用十分广泛，核心作用是实现两个不同轴线杆件之间的角度补偿与动力传递，同时允许连接端在一定摆角范围内相对转动，避免刚性连接在负载偏斜、机架形变时产生的附加应力憋卡问题。从实际使用场景来看，这类结构常见于操纵机构的拉杆连接、小型设备的联动摆臂、输送线的可调支撑臂，以及部分工装的活动定位组件中，相比一体式刚性杆，铰接结构可以抵消安装过程中存在的同轴度误差，也能适应设备运行过程中机架微小形变带来的连接端角度偏移，大幅降低连接部位的疲劳断裂风险。

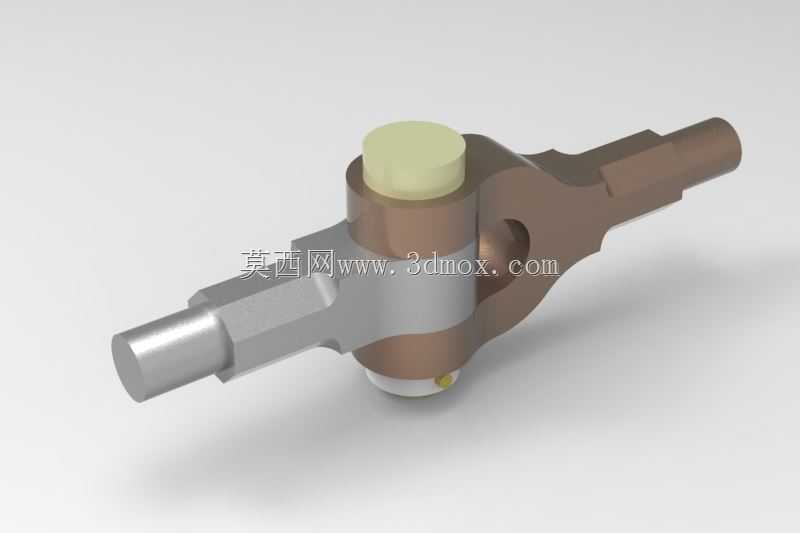

　　从结构设计逻辑来看，该关节采用分体式抱合铰接结构，中间的铰接主体为铜合金材质，这类材质具备良好的自润滑特性，在往复摆动的工况下可以减少配合面的磨损，无需频繁加注润滑脂也能维持较长的使用寿命，适合中低负载、中等摆动频率的使用场景。中间的销轴采用台阶式定位结构，销轴顶端的限位凸台可以限制销轴的轴向窜动，底部的定位销孔可以加装开口销或者卡簧，避免设备运行过程中销轴受振动脱出，这类定位方式拆装十分便捷，现场维护时不需要专用工装就可以完成销轴的拆卸与更换。两端的连接柄采用扁方加圆柱轴头的结构，扁方部位可以用于安装时的扭矩施加，也可以配合锁紧螺母实现连接长度的微调，圆柱轴头则用于和外部杆件的内孔配合，配合公差一般选取H7/h6的间隙配合，既保证装配时的顺畅度，也不会因为配合间隙过大导致传动过程中出现空程。

　　从安装边界尺寸来看，该关节的整体轴向长度适配直径12-16mm的连接杆件，铰接部位的最大摆角可以达到±15°，完全覆盖多数连杆机构的角度补偿需求。铰接主体的外径比两端连接柄大3-5mm，既保证了铰接部位的结构强度，也不会因为体积过大造成周边部件的安装干涉。在建模过程中，需要重点关注铰接配合面的同轴度要求，销轴孔与两端连接柄的轴线垂直度需要控制在0.02mm以内，否则会导致摆动过程中出现卡滞，长期运行还会造成配合面的偏磨。另外，铜质铰接主体与钢质销轴的配合面需要预留0.01-0.03mm的间隙，保证润滑脂可以进入配合面形成油膜，避免干摩擦导致的部件抱死。

　　在实际选型应用时，需要根据传递的负载大小调整铰接部位的尺寸参数，如果是用于操纵类的轻负载场景，该结构的壁厚完全满足强度要求，如果是用于动力传动的中负载场景，可以适当加大铰接主体的外径，同时增加销轴的直径，提升整体的抗剪切能力。另外，在有腐蚀环境的使用场景下，可以将铜质铰接主体更换为不锈钢材质，销轴也采用配套的不锈钢材质，避免锈蚀导致的摆动失效。这类铰接结构相比球头万向节，结构更加简单，制造成本更低，抗冲击负载的能力更强，缺点是只能在单平面内实现角度摆动，适合摆动方向固定的连杆机构使用，如果需要多方向的角度补偿，则需要配合另一组垂直布置的铰接结构组合使用。在装配过程中，需要先将销轴装入铰接主体的孔内，确认转动无卡滞后再安装两端的限位结构，装配完成后需要手动摆动两端连接柄，确认全程无卡顿、无异常旷量，再投入实际使用。日常维护时只需要定期检查销轴的定位卡簧是否松动，配合面是否存在异常磨损即可，维护成本远低于同负载等级的其他万向连接结构。
