星型排布五缸径向发动机核心传动结构

　　在轻型通航动力、小型应急发电机组、早年航空活塞动力装置的应用场景里，径向发动机凭借紧凑的径向布局、优异的风冷散热效率，始终占据着不可替代的位置。这套五缸径向排布的动力核心结构，围绕中心曲柄轴做圆周等分布置，五个活塞组件沿中心径向向外伸展，相邻气缸轴线夹角保持72度均匀分布，这种布局从根源上缩短了整机的轴向尺寸，让动力单元可以适配狭窄的安装舱位，尤其是在风冷散热场景下，每个气缸都能直接接触迎面来流，不需要额外设计复杂的水冷管路与散热腔体，大幅降低了动力系统的附属结构重量。

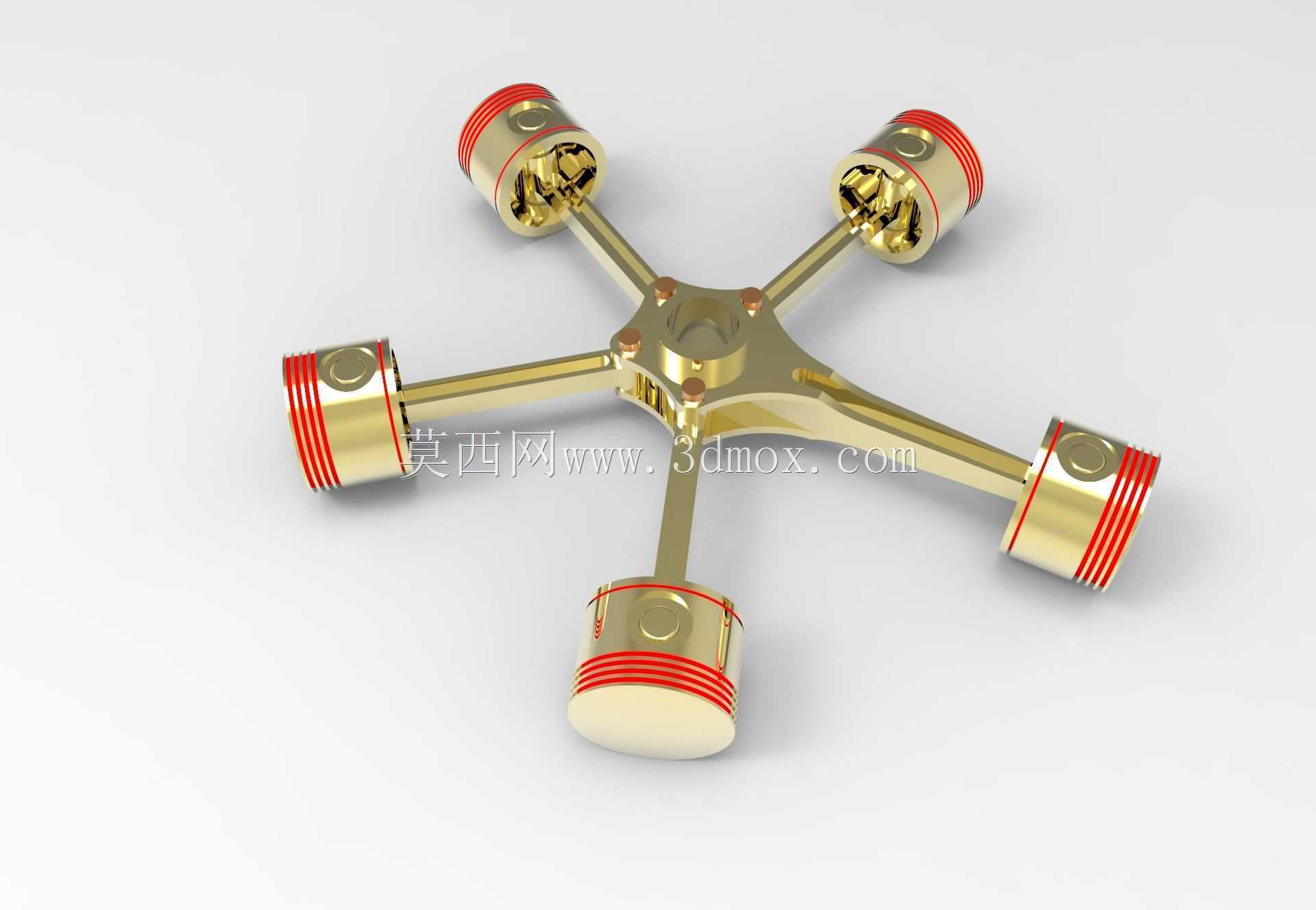

　　从实际功能逻辑来看，这套结构的核心作用是将五个活塞的往复直线运动，通过连杆组件统一传递到中心曲柄销处，转化为曲轴的旋转扭矩输出。区别于直列发动机的多曲拐排布，径向发动机的所有连杆都铰接在同一个曲柄销位置，其中主连杆直接与活塞销铰接，其余四个副连杆通过铰接点挂载在主连杆的大端凸缘上，这种设计让曲轴仅需保留单个曲拐结构，大幅简化了曲轴的加工工艺，同时也让整机的转动惯量分布更均匀，运转时的一阶往复惯性力可以通过径向对称布局实现大部分自平衡，减少了额外平衡块的配置需求，降低了曲轴系的整体重量。

　　设计过程中首先要确认的是气缸中心距与曲柄半径的匹配关系，曲柄半径直接决定活塞的行程长度，而连杆长度与曲柄半径的比值需要控制在合理区间，避免活塞在上下止点位置时出现过大的侧压力，减少气缸壁的偏磨风险。五个活塞的顶面燃烧室采用平顶设计，适配半球型燃烧室的压缩比需求，活塞裙部预留了活塞环的安装槽位，包含两道气环与一道油环的安装位置，保证气缸工作时的密封性能与机油刮除效果。活塞销采用全浮式设计，两端通过卡簧限位，工作时活塞销可以在连杆小头衬套与活塞销座孔内自由转动，让磨损均匀分布，延长部件使用寿命。

　　安装边界方面，中心曲轴的输出端需要预留与减速器、螺旋桨或者发电机输入轴的连接法兰位置，法兰端的止口尺寸需要匹配配套负载的安装定位基准，保证动力输出时的同轴度，避免出现偏载振动。五个气缸的安装座围绕中心曲轴箱呈放射状布置，每个气缸座的连接螺栓孔采用等距圆周排布，安装时需要按照对角顺序逐步拧紧螺栓，保证气缸垫片的压紧力均匀分布，避免出现漏气漏油的问题。整机的径向最大尺寸由活塞处于下止点时的最外端位置决定，设计时需要在活塞最外端与安装舱内壁之间预留足够的散热间隙，保证冷却气流可以顺利流经每个气缸的散热鳍片，避免出现局部过热导致的拉缸故障。

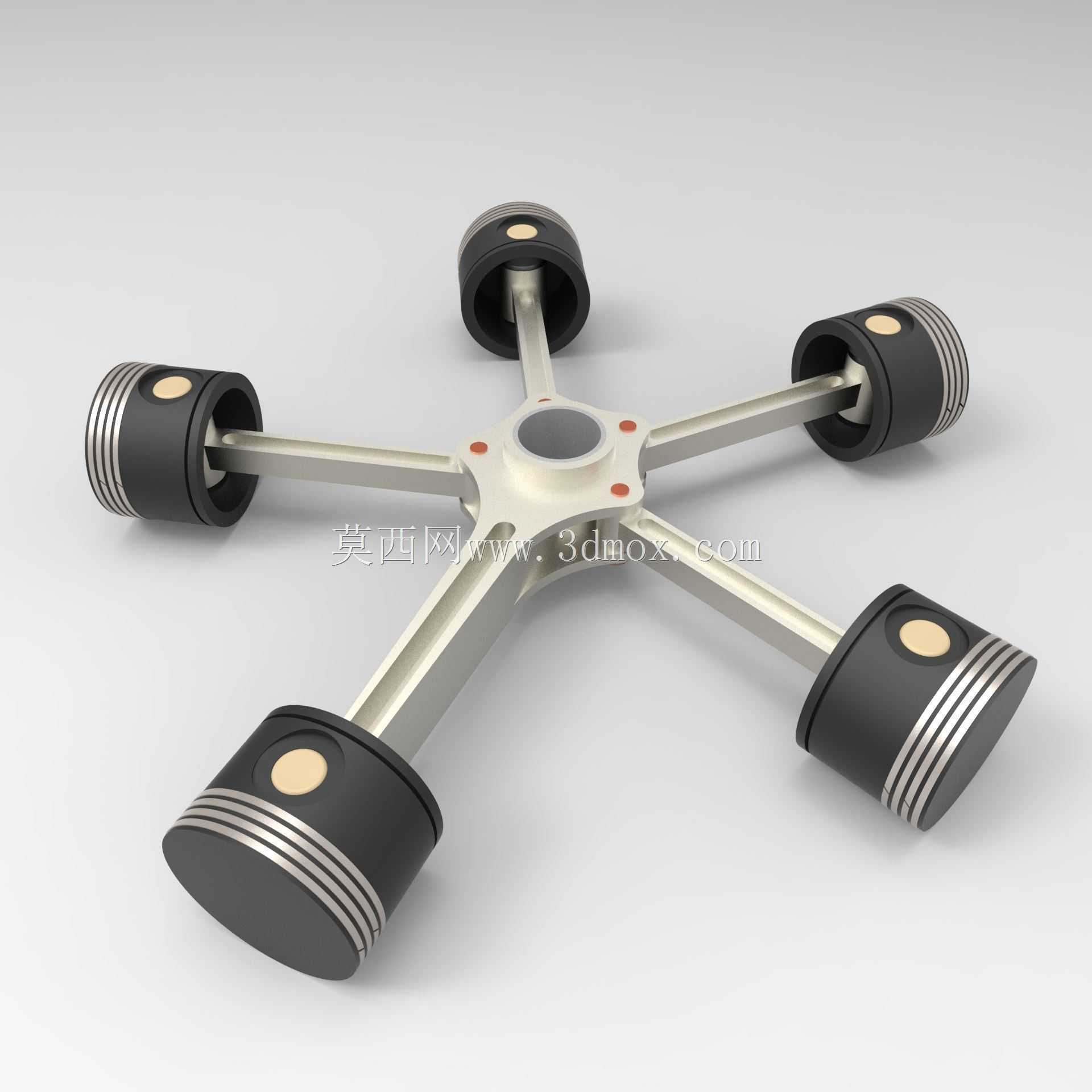

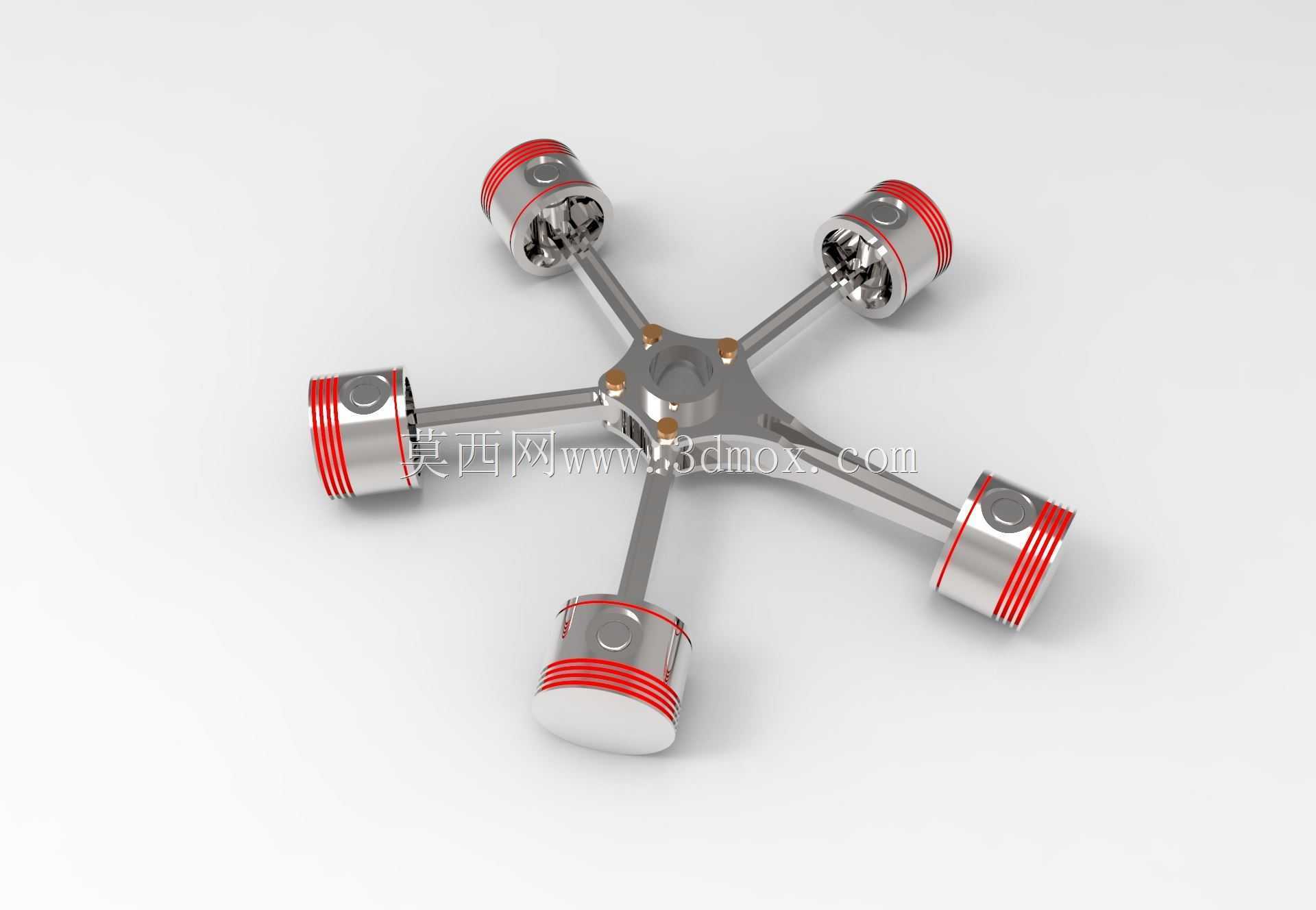

　　从结构细节来看，中心星形的曲柄连接盘上设置了多个定位凸点，这些凸点对应每个连杆的摆动极限位置，在装配时可以作为连杆安装的定位基准，同时也能在连杆出现异常摆动时起到硬限位的保护作用，避免连杆碰撞曲轴箱内壁。每个连杆的杆身采用工字型截面设计，在保证结构强度与刚度的前提下，尽可能降低连杆的往复运动质量，减少曲柄销处的冲击载荷。活塞顶部的定位标记需要统一朝向曲轴的输出端方向，避免装配时活塞环开口位置对齐，导致气缸压缩压力不足。

　　在实际运维场景中，这种径向布局的结构不需要拆解整个动力单元，就可以单独对某一个气缸的活塞、连杆组件进行检修更换，大幅降低了现场维护的难度，尤其是在野外作业的应急动力场景下，仅需简单工具就能完成单缸部件的更换作业，不需要复杂的吊装与拆解设备。同时由于所有气缸围绕中心对称布置，曲轴的受力方向在每个工作循环内均匀分布，曲轴主轴承的载荷波动更小，相比同功率的直列发动机，主轴承的磨损速率更低，整机的大修间隔周期更长。
