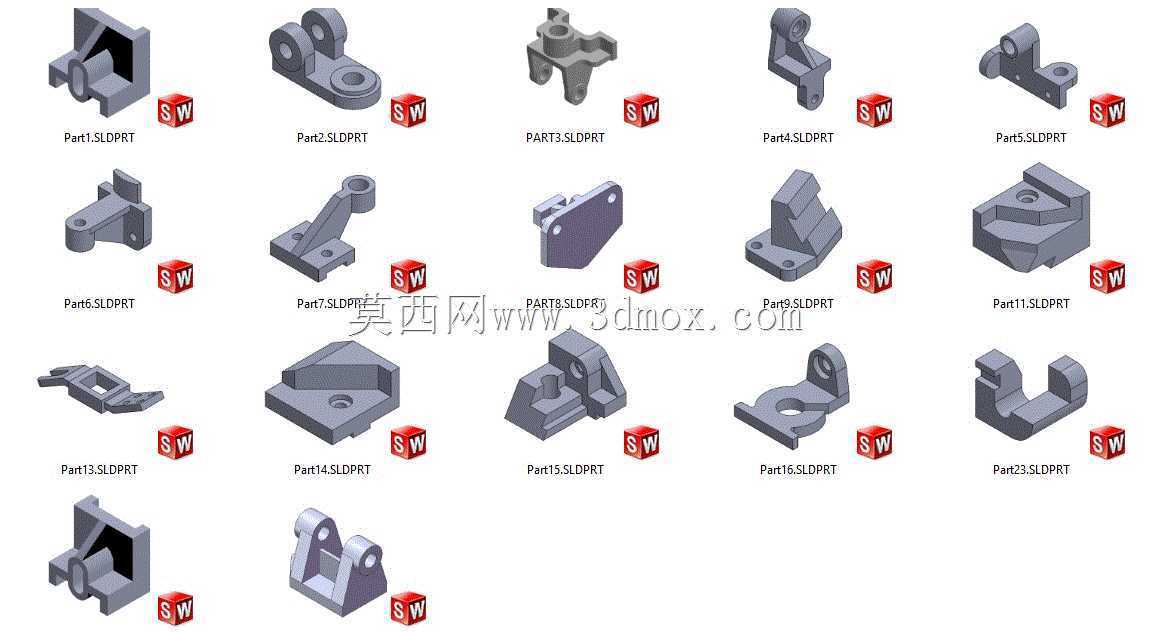

SolidWorks操作练习用基础机械零件合集

　　这批基础机械零件，主要面向三维建模初学者的操作练习场景，覆盖了机械结构中最常见的支座、铰接件、定位块、连接支架等典型构件形态，每一个零件都对应着实际工业设备里的常见功能单元，没有冗余的复杂曲面，全部采用规整的拉伸、切除、倒角、打孔等基础特征构建，刚好匹配入门阶段需要掌握的所有SolidWorks核心操作逻辑。

　　从实际应用场景来看，这些零件的形态全部取自通用机械设备里的常用安装、连接、定位构件，比如带铰接孔的支座类零件，常见于各类输送线、工装夹具的摆动单元安装位，用来支撑转轴类部件，承担径向载荷的同时预留转动自由度；带安装沉孔的块状零件，多用作设备机架上的定位挡块，限制运动部件的行程位置，安装时通过沉头螺栓固定在型材台面或钢板基座上，安装边界需要匹配对应螺栓的孔距公差，这类零件的外形尺寸通常不会太大，边长多在30mm到120mm区间，适配小型自动化设备的内部安装空间。

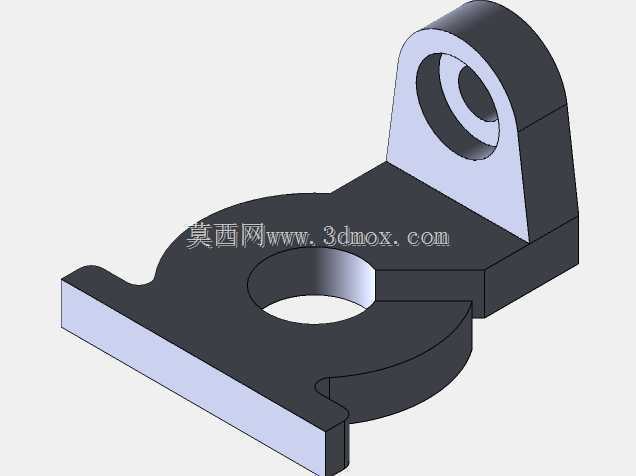

　　设计思路上，这批零件全部遵循机械加工的工艺合理性原则，所有棱角处都预留了合适的倒角或圆角，避免加工后的应力集中，也防止安装时割伤操作人员；所有安装孔都做了沉头或通孔的区分，对应不同的螺栓连接场景，需要穿螺栓的位置全部采用通孔设计，需要螺纹连接的位置预留了对应规格的螺纹底孔深度，符合实际机加工的工序逻辑。比如其中的L型支座零件，竖直面预留了铰接用的通孔，孔壁做了粗糙度适配的加工余量预留，水平面开了两个长条形安装孔，方便安装时调整位置公差，这类零件在实际设备中多用于小型气缸、传感器的安装支架，长孔的设计可以抵消一部分安装面的加工误差，降低装配时的对位难度。

　　还有几类带卡槽的块状零件，实际用途多为导轨限位块或者滑块的止动块，卡槽的宽度尺寸严格匹配常用的线性导轨规格，安装时卡在导轨侧面，通过侧面的顶丝固定位置，用来限制滑块的最大行程，避免运动部件超程脱轨，这类零件的外形尺寸完全适配对应导轨的截面尺寸，安装后不会突出导轨上表面，避免和滑块产生运动干涉。另外的几类铰接类零件，双孔的同轴度公差都按照常规铰接件的要求做了设计参考，两个铰接孔的中心距误差控制在合理范围，适合用来练习装配体里的同轴配合、距离配合的操作，也能帮助初学者理解铰接构件的运动自由度约束逻辑。

　　从建模练习的角度来说，这些零件没有复杂的异形曲面，全部由规则的几何特征组合而成，初学者可以通过逐个绘制这些零件，掌握草图绘制的几何约束、特征的拉伸与切除、基准面的选择、倒角圆角的添加、简单异形孔的生成等核心操作，每一个零件的建模步骤都不超过十步，不会给入门学习者造成过大的挫败感，同时又覆盖了机械零件设计里最常见的结构形式，练完这一批零件，就能掌握绝大多数常规机械零件的建模思路，后续接触复杂设备的零件建模时，也能快速拆解成基础特征组合来完成。

　　在安装边界的参考上，这批零件的所有安装孔位、配合面都符合通用机械的设计规范，比如螺栓过孔的直径比对应螺栓大0.5mm到1mm，沉孔的深度和直径刚好容纳对应规格的沉头螺栓，铰接孔的直径公差按照间隙配合的要求预留，装配时可以顺利穿入对应直径的销轴，不会出现卡滞的情况。零件的壁厚也都遵循均匀壁厚的设计原则，没有出现壁厚突变的结构，不管是后续做3D打印验证还是机加工制作，都不会出现变形或者加工难度过高的问题，完全可以直接用作小型非标设备设计时的基础零件素材，根据实际的安装空间调整尺寸参数后就能直接用到实际项目里。
