AR15护手加工用定制通孔气缸结构

　　这款定制通孔气缸是面向轻武器配件加工场景开发的气动执行元件，核心适配AR15自由浮动护手的装夹加工工序，在枪械配件精密加工的工装体系里承担定位夹紧的动力输出角色。在实际的枪械零部件加工车间中，AR15自由浮动护手的加工精度直接影响后续枪械组装的同轴度与射击稳定性，常规标准气缸的安装尺寸、行程、通孔直径无法匹配这类异形长筒类零件的穿轴装夹需求，因此需要针对性开发专用的气动执行结构。

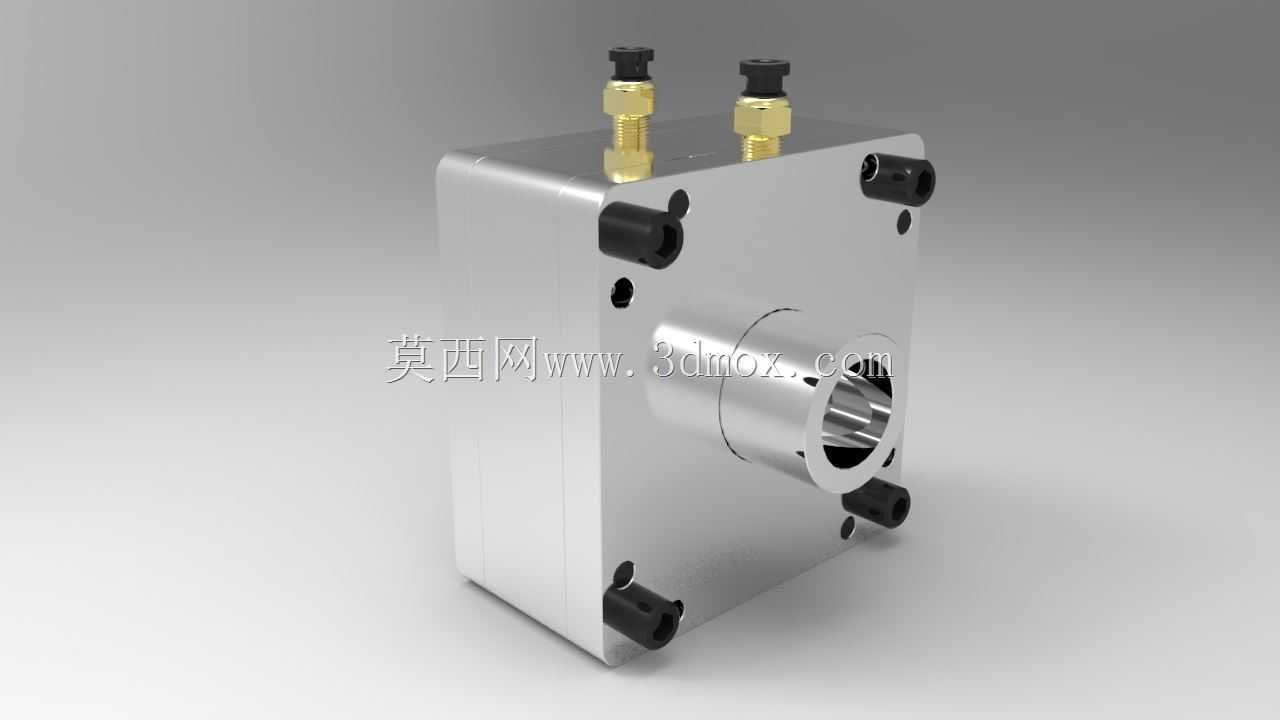

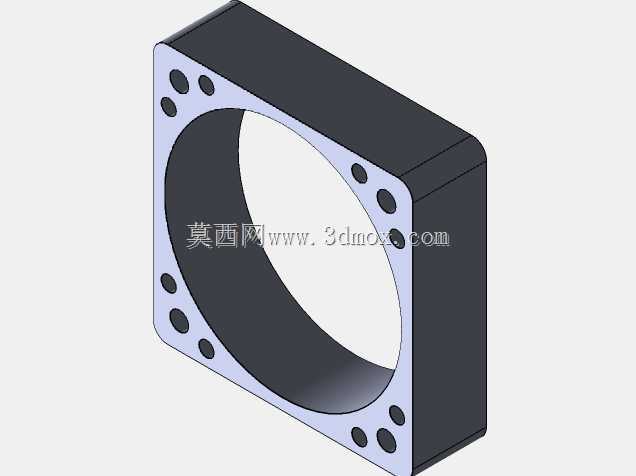

　　从功能特性来看，这款气缸采用方形本体设计，正面设置大直径通孔，可供加工时的定位芯轴穿过，实现工件的穿轴式装夹，避免侧向装夹带来的形变问题；本体顶部设置两个气动接头接口，分别对应气缸的伸出、缩回气路，接入常规工厂0.5-0.8MPa的压缩空气气源即可驱动活塞动作，输出稳定的轴向夹紧力。本体四个角部设置内六角安装孔，可直接通过螺栓固定在工装底板或者机床工作台上，安装时不需要额外的转接法兰，减少了工装的累计装配误差。气缸的活塞输出端采用法兰式连接结构，可直接对接定制的压块，对护手毛坯的端面施加均匀的轴向压力，不会压伤工件表面，同时保证夹紧过程中工件与定位芯轴的同轴度控制在0.02mm以内，满足后续铣削、钻孔工序的定位精度要求。

　　设计思路上，这款气缸优先考虑了加工场景的实际限制：首先是加工时的排屑需求，方形本体的侧壁没有多余的凸起结构，加工产生的铝屑可以顺着本体斜面滑落，不会堆积在气缸运动副附近造成卡滞；其次是密封结构的选型，活塞与缸筒之间采用格莱圈密封，端盖处采用防尘圈+斯特封的组合密封，既可以耐受车间内的切削液飞溅，也能阻挡铝屑进入气缸内部，延长气缸的维护周期；另外气缸的行程做了针对性匹配，刚好满足护手毛坯装夹时的行程需求，不会出现空行程过长导致的夹紧效率低下问题。

　　从安装边界来看，这款气缸的本体为正方形结构，安装孔位的中心距与常规机床工作台的T型槽间距适配，不需要额外制作转接板即可安装在数控铣床、加工中心的工作台上；气缸的轴向总长度控制在紧凑范围内，安装后不会超出机床的加工行程范围，顶部的气动接头采用侧出式设计，不会和机床的主轴、刀具路径发生干涉，加工时刀具可以从气缸正面的通孔周边完成全周加工，不需要二次装夹。在实际使用中，这款气缸配合对应的定位芯轴、压块，可以将AR15护手的装夹时间从原来的手动螺栓锁紧的2分钟缩短到10秒以内，同时夹紧力的一致性远高于手动装夹，批量加工时的零件尺寸离散度可以降低60%以上，大幅提升了枪械配件加工的良率与效率。另外气缸的本体采用硬质阳极氧化处理，表面硬度达到HV400以上，日常装夹工件时的磕碰不会造成本体损伤，适合车间多批次、高频次的生产使用场景。
