航空用轻量化轴承支撑支架结构设计

　　该支架作为航空机载系统中轴承组件的核心承载支撑件，主要应用于飞机操纵系统、传动系统的轴承点位固定场景，承担轴承运转过程中的径向、轴向复合载荷传递，同时为轴承提供精准的安装定位基准，避免轴承工作过程中出现偏移、窜动问题，保障传动链路的运转同轴度与稳定性。在航空装备的实际运行场景中，这类支架的安装边界受机身内部紧凑空间严格限制，既要满足与周边机身结构、传动杆件的装配避让要求，还要在严苛的重量约束下实现足够的结构强度与刚度，避免飞行过程中受振动、交变载荷影响出现结构失效。

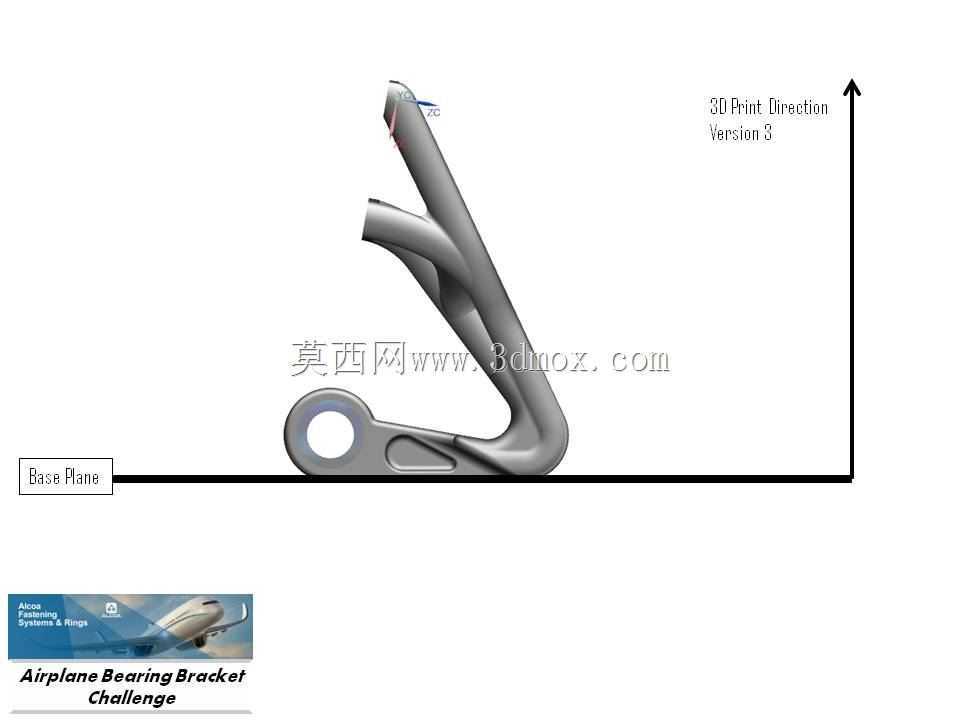

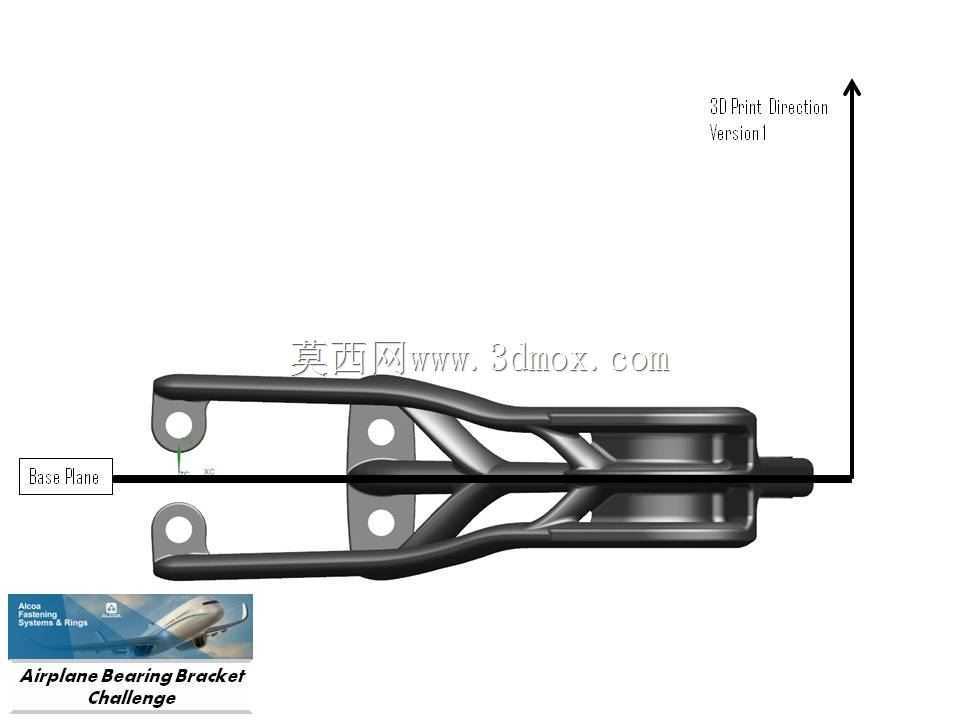

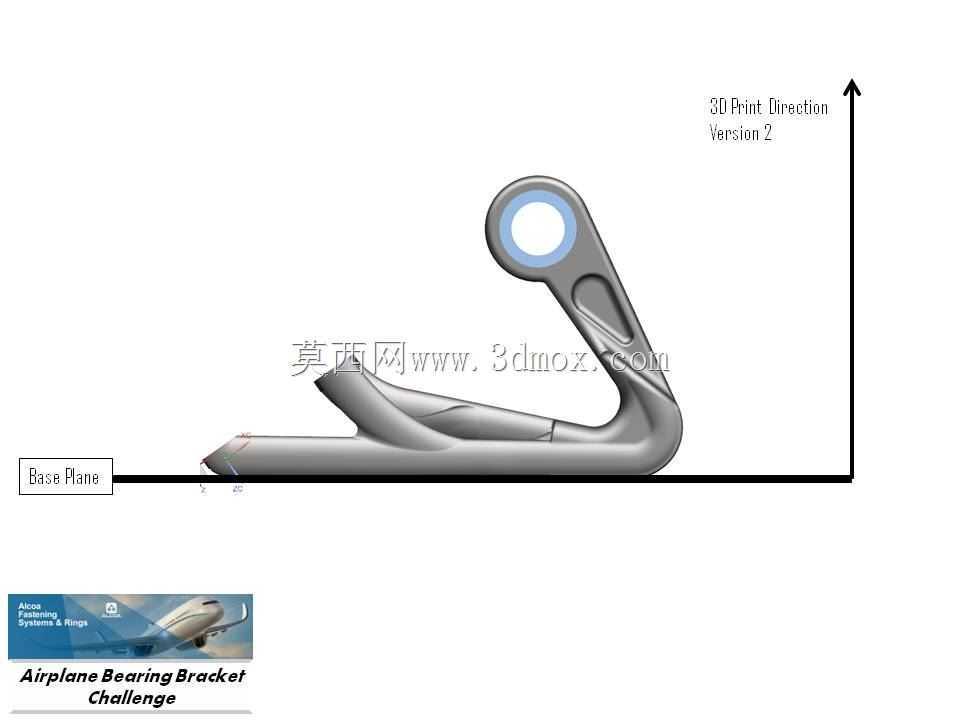

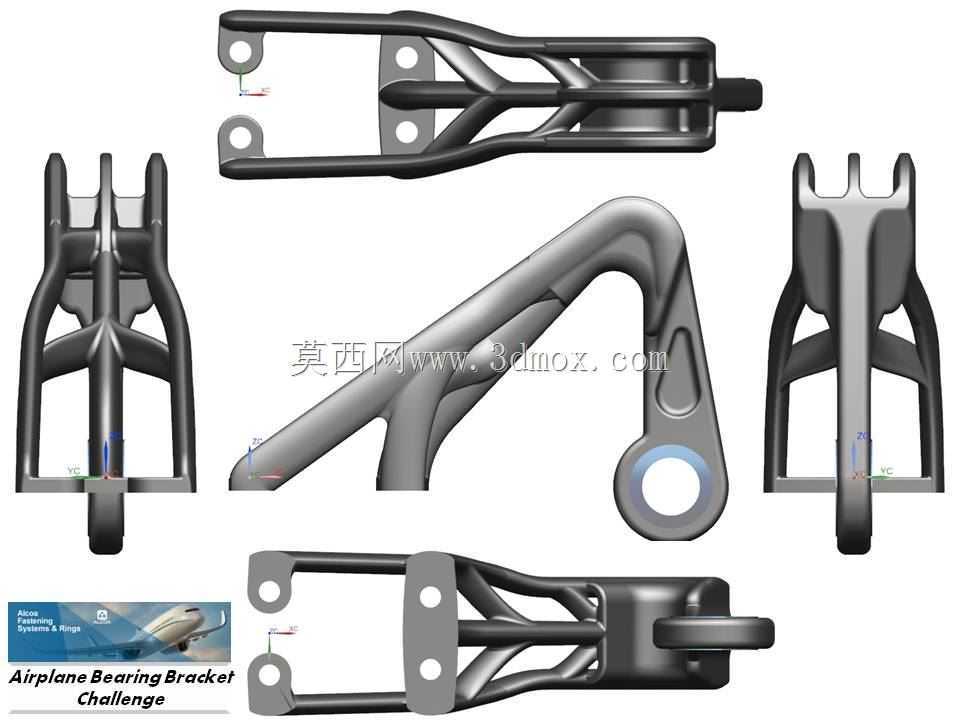

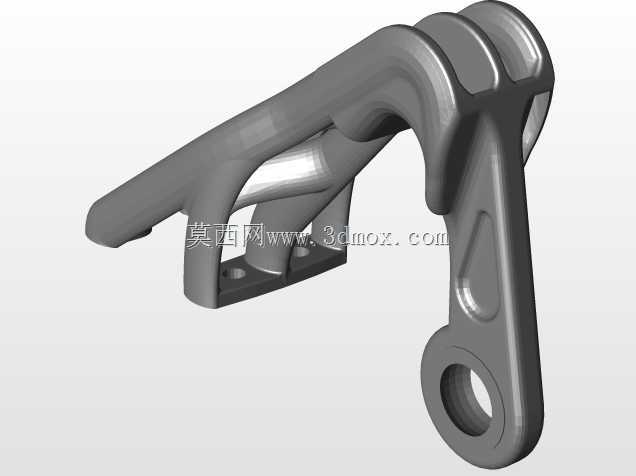

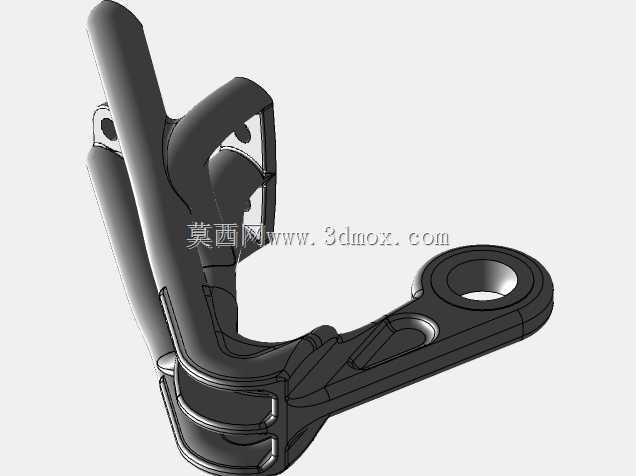

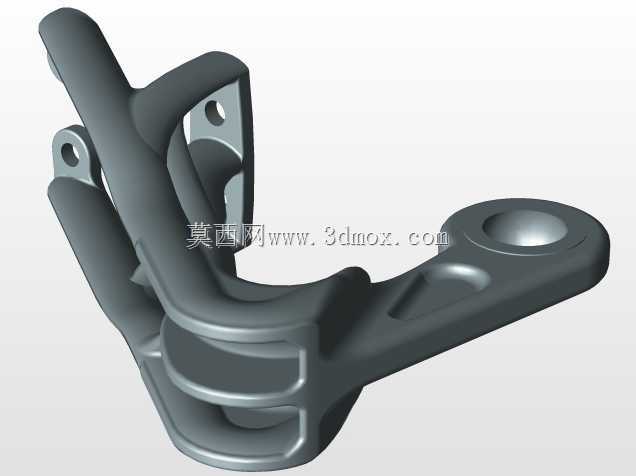

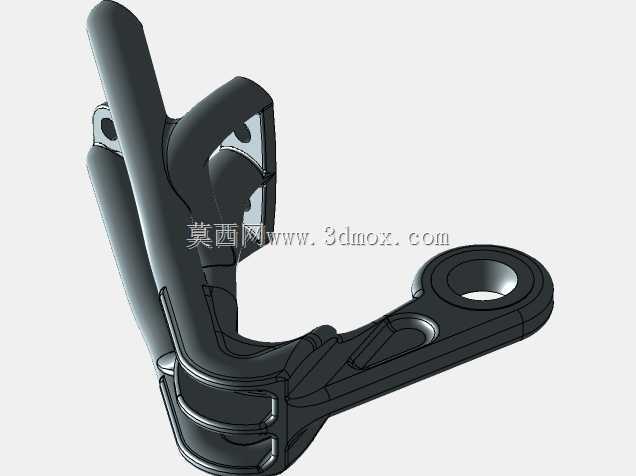

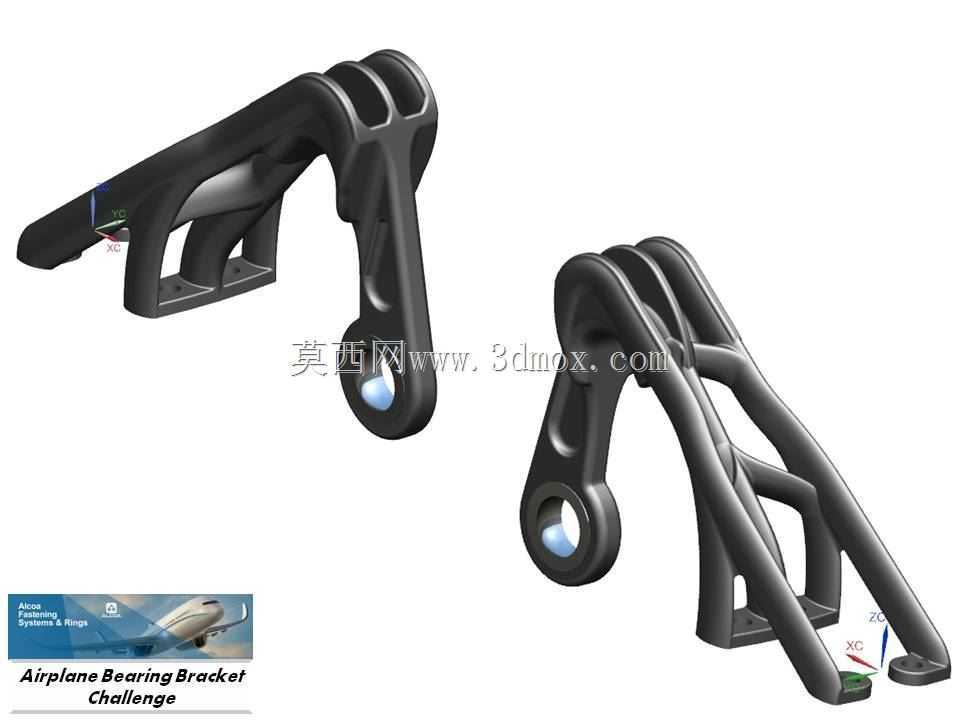

　　从结构功能特性来看，该支架采用一体化承载构型设计，主体设置两处核心安装接口：一端为轴承装配孔位，孔位周边做加厚环形加强结构，用于分散轴承传递的集中载荷，避免孔位边缘出现应力集中；另一端为与机身结构连接的安装基面，基面上预留对应规格的紧固孔位，保障支架与机身结构的连接可靠性。中间的传力路径采用变截面流线型筋条布局，摒弃传统等截面厚重支架的冗余材料设计，顺着载荷传递的主路径布置承力筋，在非主要承力区域做材料去除处理，在控制整体重量的前提下，保障载荷传递路径连续顺畅，减少应力突变点。

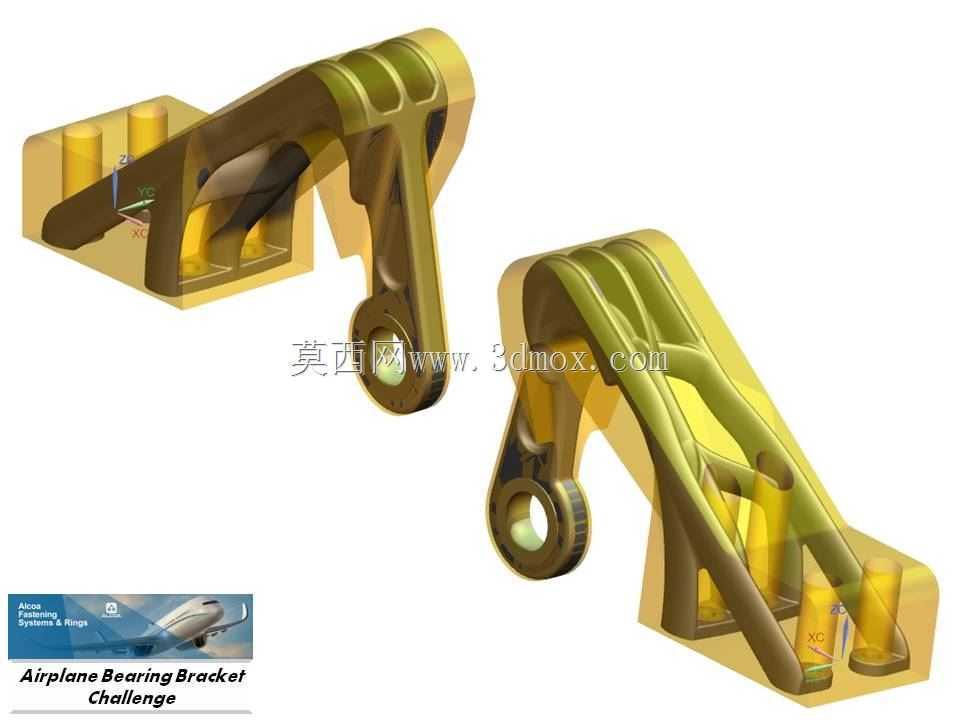

　　设计过程中围绕可变椭圆截面的构型逻辑开展结构优化，针对不同区域的载荷大小调整截面的椭圆度参数：在高载荷传递区域采用长轴沿载荷方向的椭圆截面，提升截面的抗弯、抗扭截面系数，增强局部承载能力；在低载荷区域逐步收窄截面尺寸，去除非必要的结构材料，实现重量与性能的平衡。整个结构的外形轮廓充分考虑安装边界的避让需求，所有外伸结构的轮廓尺寸都控制在装配允许的包络范围内，不会与周边的传动杆件、管线、机身蒙皮结构发生干涉，同时支架的安装基面平面度、轴承孔的同轴度都按照航空零部件的装配精度要求做公差匹配，保障装配后轴承的运转精度符合设计要求。

　　从实际工程应用的角度出发，这类支架的设计需要兼顾多工况下的载荷适应性：飞机起降阶段的冲击载荷、巡航阶段的持续振动载荷、机动飞行时的交变过载，都需要支架结构具备足够的疲劳强度，避免长期使用过程中出现裂纹扩展。该结构的筋条布局在主承力路径上形成连续的闭合传力框架，能够将轴承点位的载荷均匀分散到整个安装基面的连接点位上，避免局部连接点受载过大出现连接失效。同时，支架的所有转角位置都做圆弧过渡处理，消除直角结构带来的应力集中隐患，提升结构的疲劳寿命。在安装接口的设计上，轴承孔位的尺寸匹配对应规格的轴承外圈安装公差，既能够保证轴承压装后的紧固性，又不会因为过盈量过大导致轴承外圈变形影响运转顺畅度；基面的紧固孔位位置度严格匹配机身结构的预装孔位，减少现场装配的修配工作量，提升装配效率。
