航空轻量化轴承支撑支架结构设计

　　在民用及通用航空飞行器的起落架、操纵面传动链路、机载设备安装点位中，这类轴承支撑支架是传递交变载荷、保障运动副同轴度的核心承力构件，不同于地面工业设备的支撑件，航空类支架的设计始终要在强度刚度达标、疲劳寿命满足起降循环要求的前提下，把每一克多余质量都剔除，毕竟飞行器的每一分减重都直接关联燃油效率、有效载荷上限甚至飞行操控响应速度。

　　从实际装机场景来看，这类支架一端通过平面安装边与机身主承力框、翼梁或者起落架支柱的预制安装面贴合，依靠安装边上的螺栓孔完成定位锁紧，安装边的平面度、孔位位置度公差需要严格控制，避免装配后产生附加安装应力，长期交变载荷下出现应力集中开裂；另一端的轴承座孔用于安装关节轴承或者深沟球轴承，为传动拉杆、摇臂的转动副提供稳定支撑，轴承孔的圆柱度、表面粗糙度直接影响轴承的配合精度，过松会出现运动旷量影响操纵精度，过紧则会导致轴承卡滞、磨损加剧。

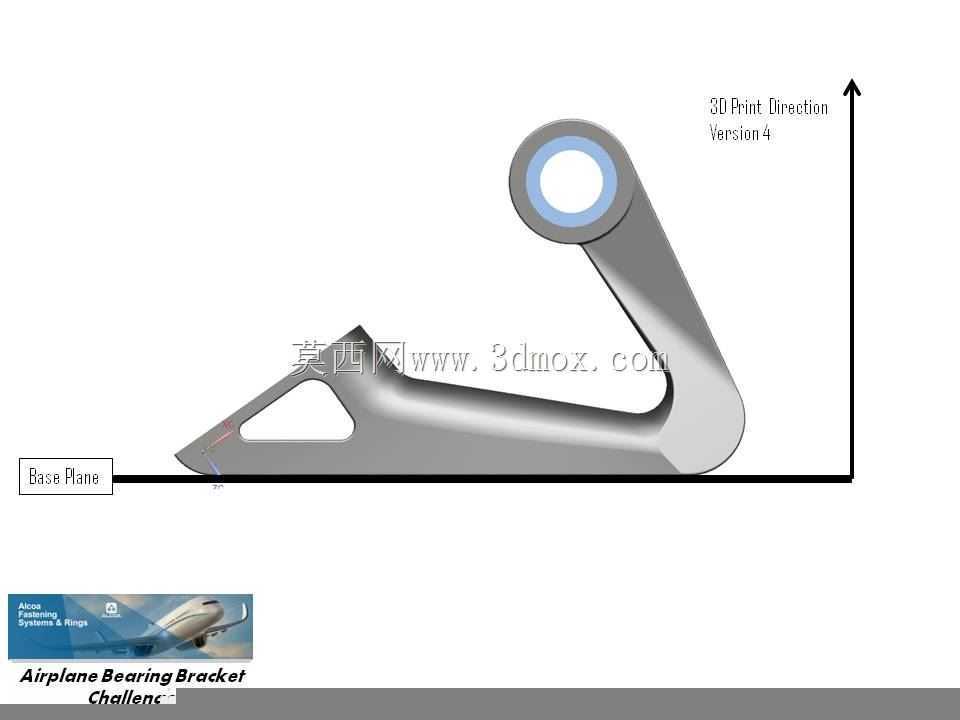

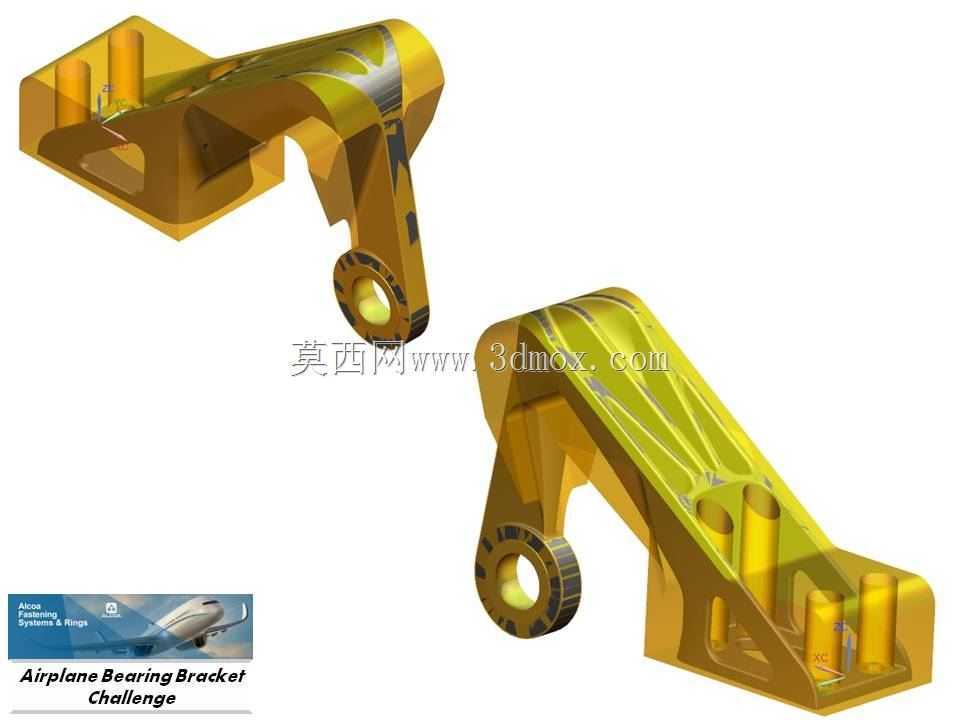

　　设计过程中首先要明确载荷边界：起降阶段的冲击载荷、飞行过程中的气动交变载荷、机动飞行时的惯性载荷都会通过连接的传动构件传递到支架上，需要先梳理不同工况下的载荷大小、方向、循环频次，再结合安装空间的边界约束开展结构构型设计。传统的等厚度钣金折弯或者铸钢实体支架虽然强度容易满足，但质量冗余大，不符合航空部件的轻量化要求，因此采用拓扑优化的思路，在非主要传力路径上开设减重空腔、布置加强筋，筋条的走向完全顺着主应力迹线排布，既避免了材料的无效堆积，又能保证载荷传递路径连续顺畅，不会出现应力突变的薄弱区域。

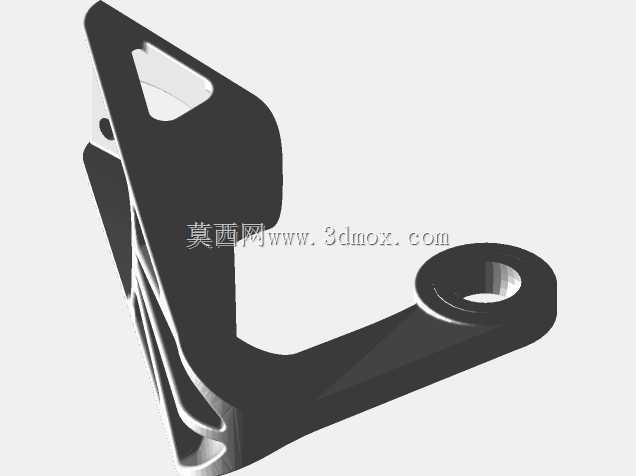

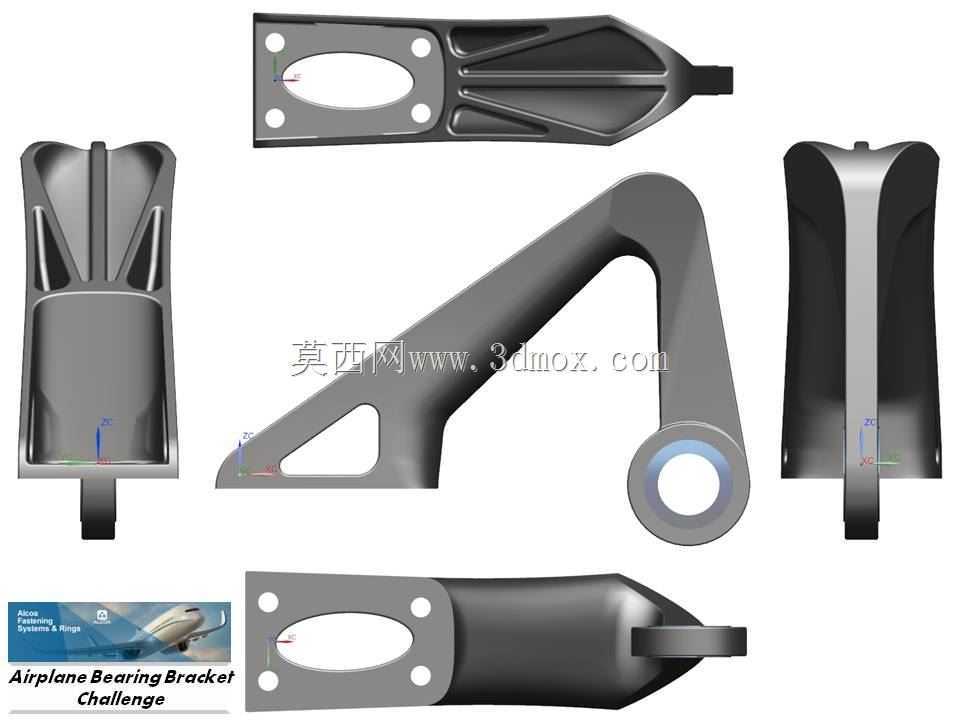

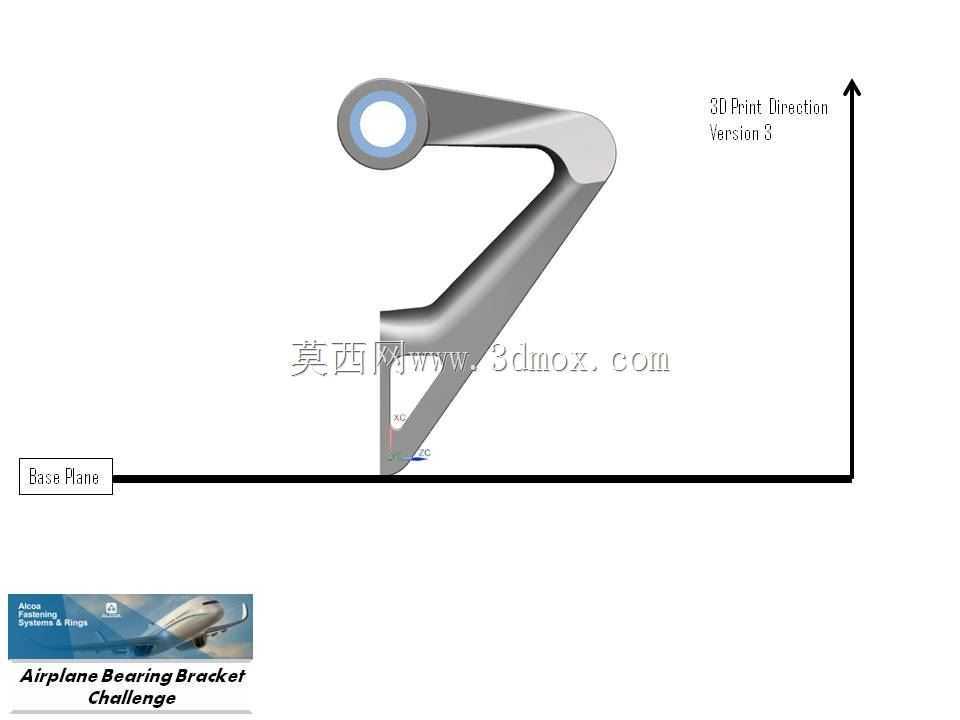

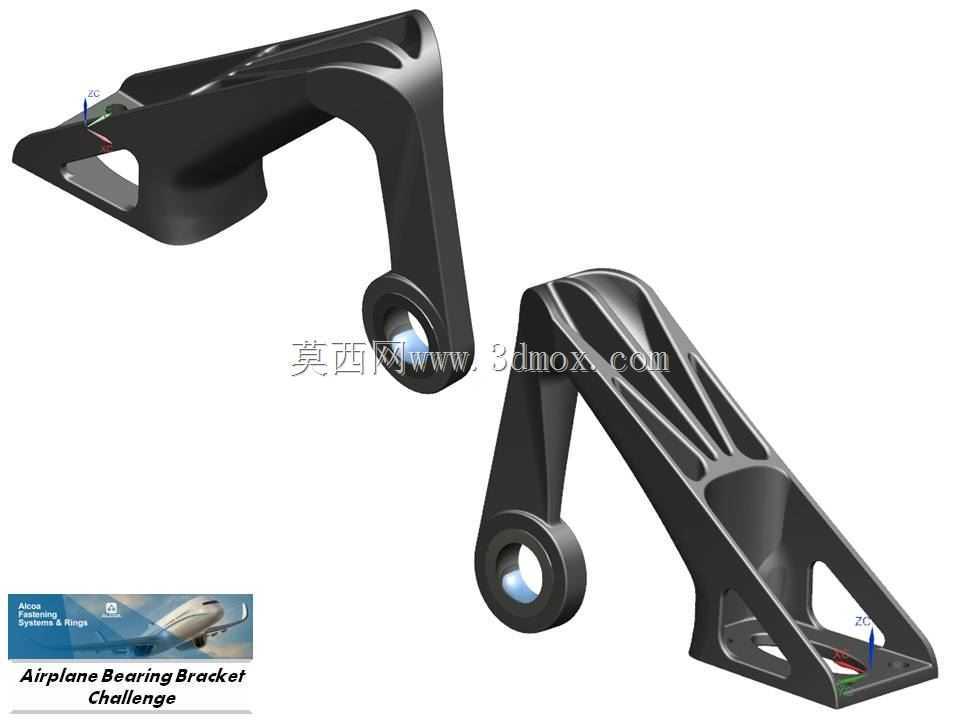

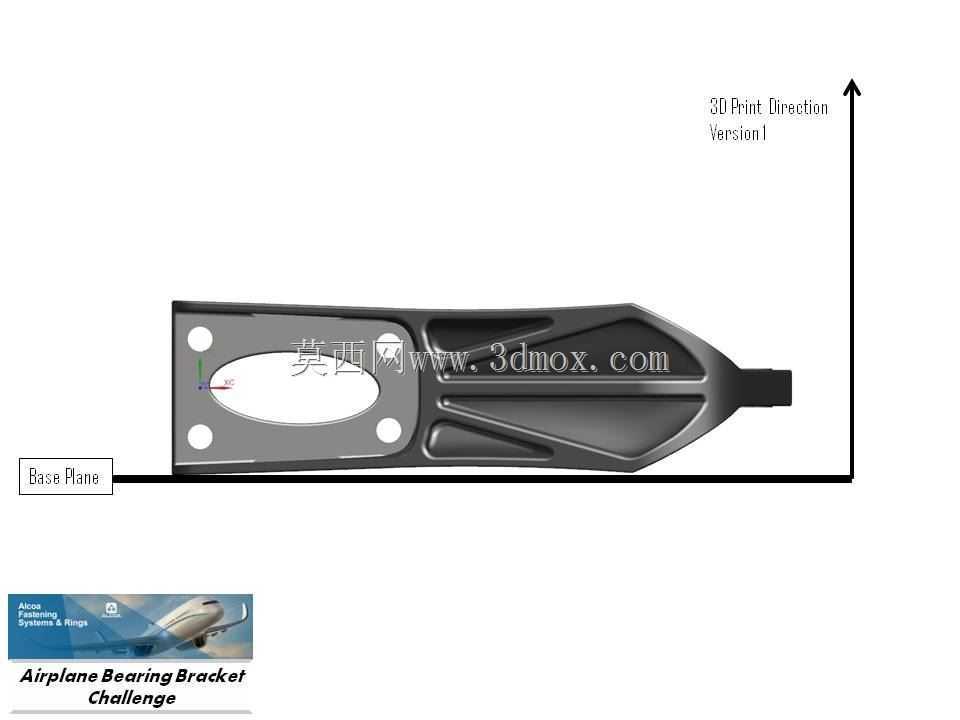

　　从结构细节来看，支架的弯折过渡区域全部采用大圆角平滑过渡，避免直角位置的应力集中，这对于承受交变载荷的航空构件至关重要，很多支架的疲劳失效都起源于过渡圆角的加工刀痕或者过小圆角带来的应力峰值；轴承座端部设计有轴承限位挡边结构，不需要额外加装轴承端盖就能限制轴承的轴向窜动，减少装配零件数量，进一步降低整体结构质量；安装边的螺栓孔周边做了局部加厚处理，抵消螺栓预紧力带来的局部压应力，避免长期使用后安装面出现压溃变形，导致连接松动。

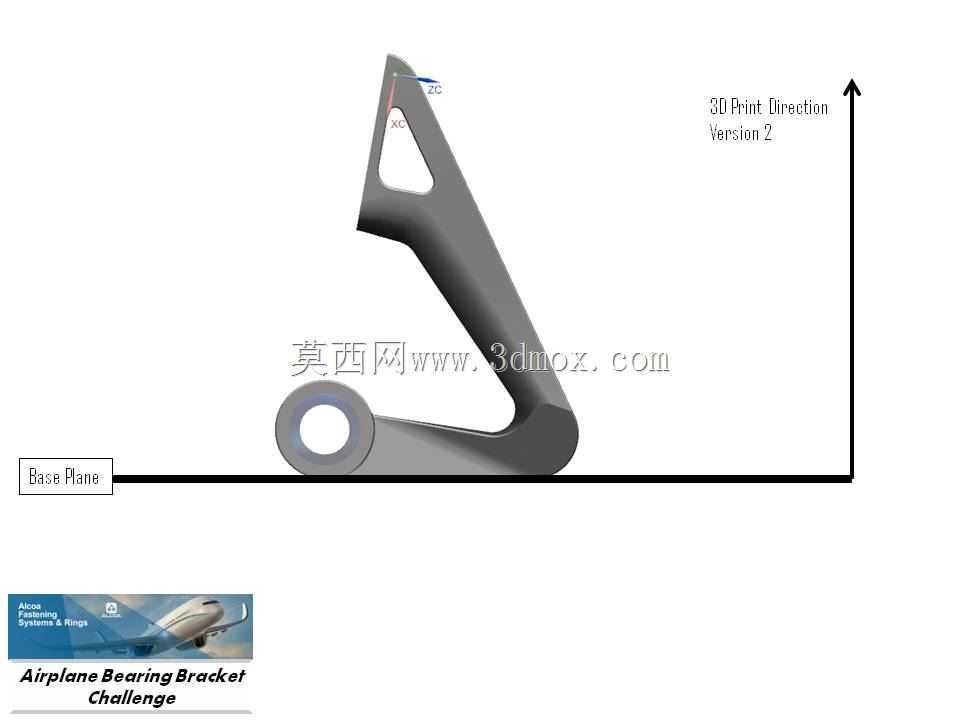

　　实际建模过程中需要同步考虑加工工艺性，如果采用航空铝合金机加工成型，要保证所有结构特征都能通过三轴或者五轴铣削完成，避免出现无法加工的闭角区域，减重空腔的拐角处要预留刀具半径对应的圆角，减少后续钳工修磨的工作量；如果采用钛合金精密铸造工艺，则要调整壁厚的均匀性，避免壁厚差过大导致铸造过程中出现缩松、冷隔缺陷，同时预留合适的加工余量给后续的轴承孔、安装面精加工。

　　这类支架的安装边界需要和周边构件做干涉校验，在全行程运动范围内，支架本体不能和相邻的传动摇臂、管路、线束出现运动干涉，尤其是在起落架收放、操纵面最大偏转的极限位置，要预留足够的安全间隙，同时还要考虑装配过程中工具的操作空间，保证螺栓能够顺利穿入、拧紧，不会出现装配可达性差的问题。在性能验证层面，完成结构设计后需要开展静强度校核，确认最大载荷下的应力水平低于材料的许用应力，还要开展疲劳寿命仿真，模拟数千次起降循环的载荷谱，确认支架的疲劳寿命满足全生命周期使用要求，对于关键承力部位还要考虑损伤容限设计，即使出现初始微小裂纹，也能在检修周期内不会扩展到临界失稳尺寸，保障飞行安全。
