航空用轻量化承力轴承支架结构设计

　　在航空飞行器的结构系统中，这类轴承支架属于典型的机载承力连接构件，主要承担传动部件与机身主体之间的载荷传递作用，一端通过安装面与机身承力框的预设点位固定，另一端通过内嵌轴承孔连接传动拉杆或操纵摇臂，将操纵力、气动载荷以及部件运行产生的交变载荷平稳传导至机身主承力结构，避免应力集中导致的结构失效。实际装机场景中，这类支架多布置在机翼操纵面传动链路、起落架辅助支撑点位或是小型通航飞机的操纵系统传动路径上，既要满足静态承载的强度要求，也要适配飞行过程中持续产生的振动载荷，不能出现共振或疲劳断裂的隐患。

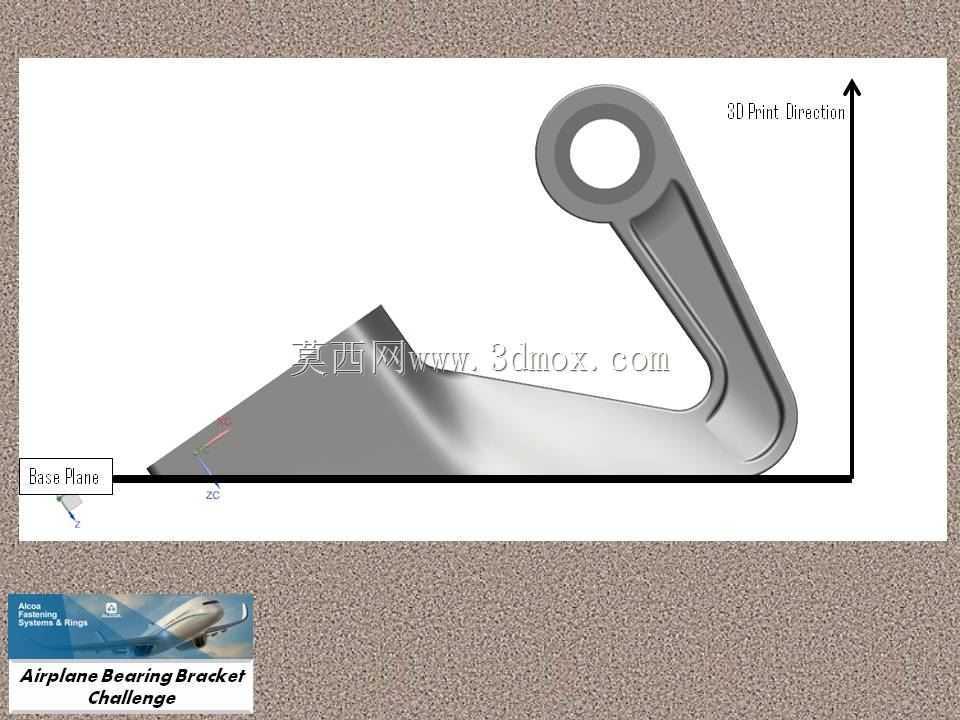

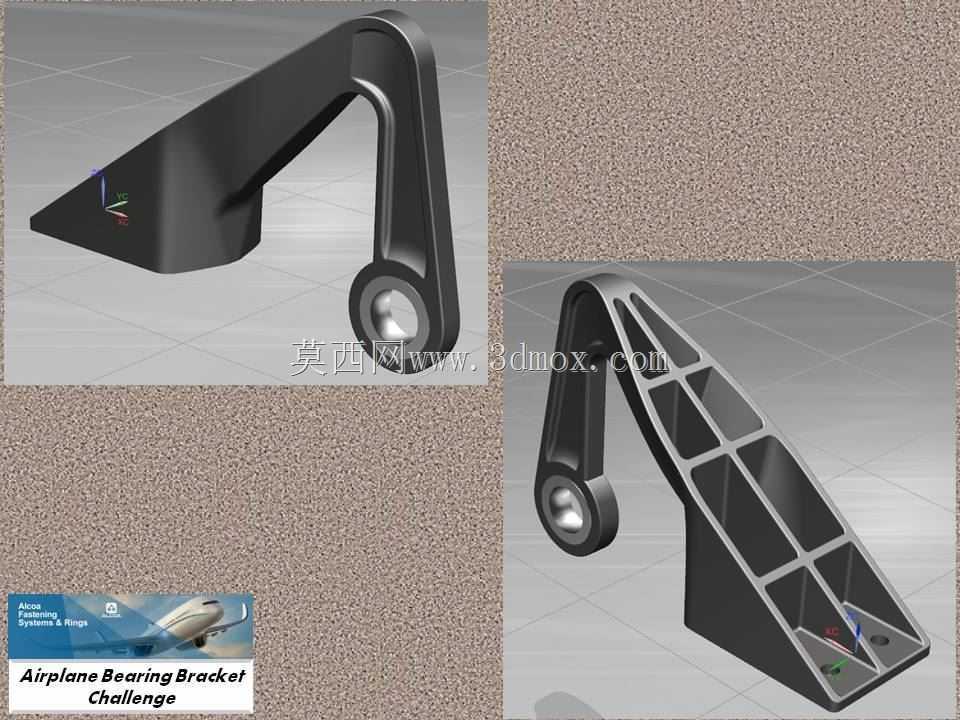

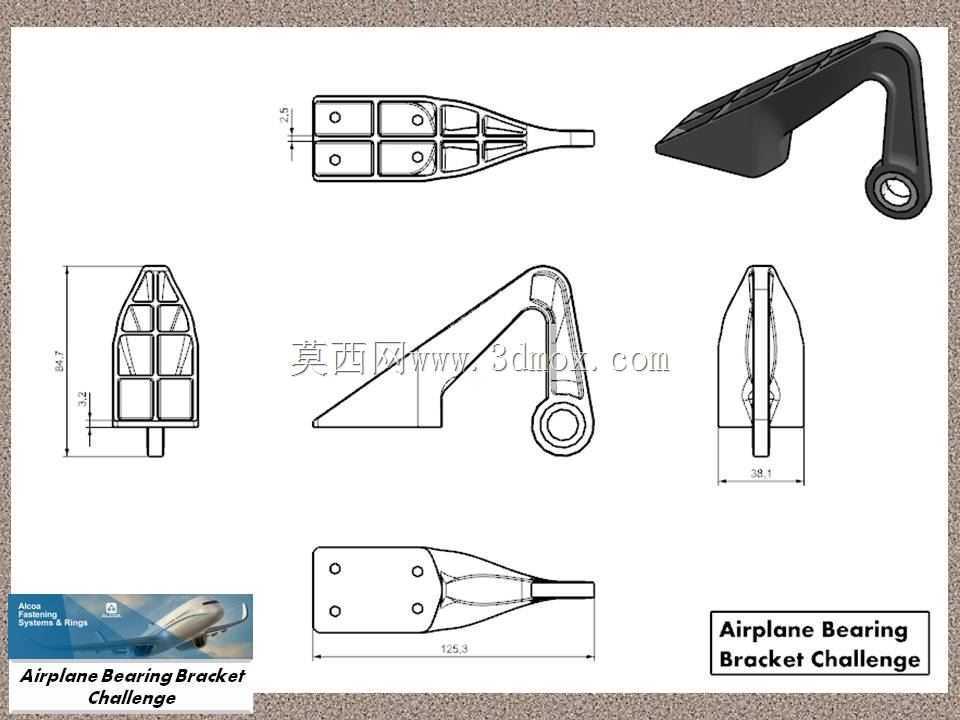

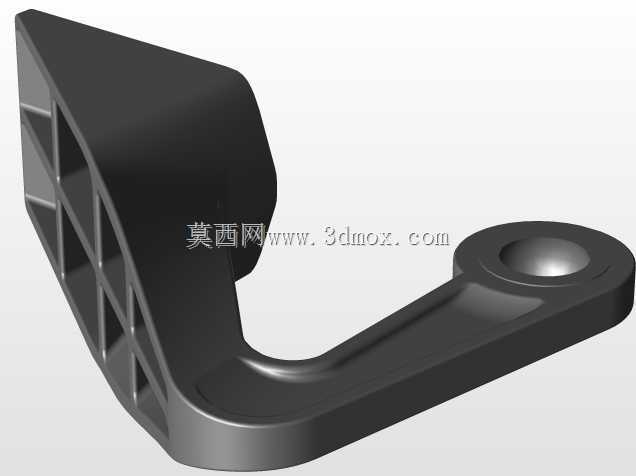

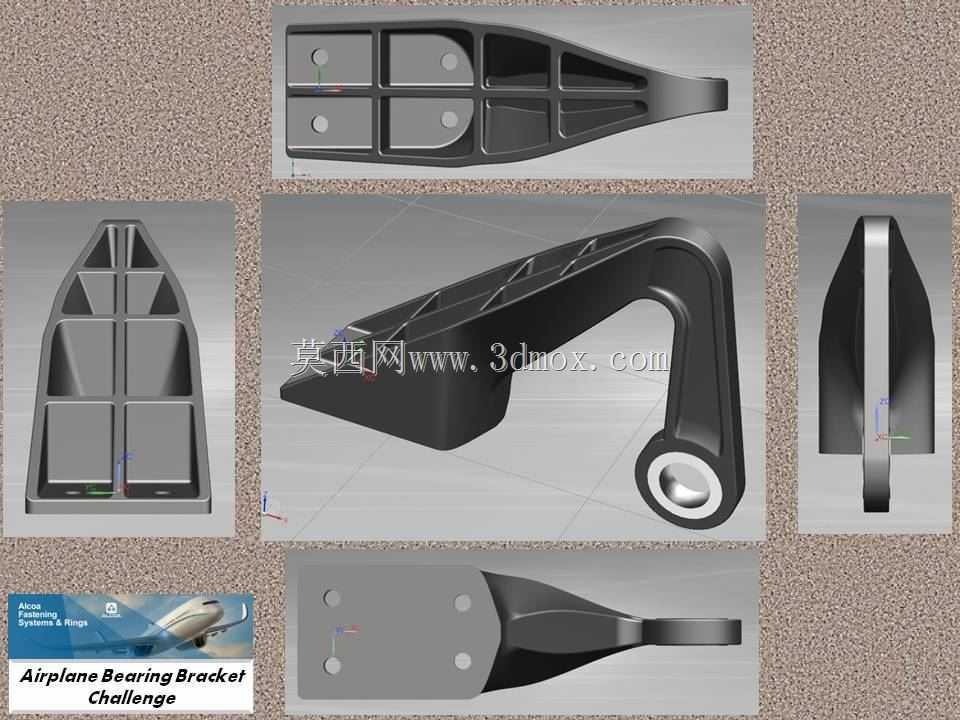

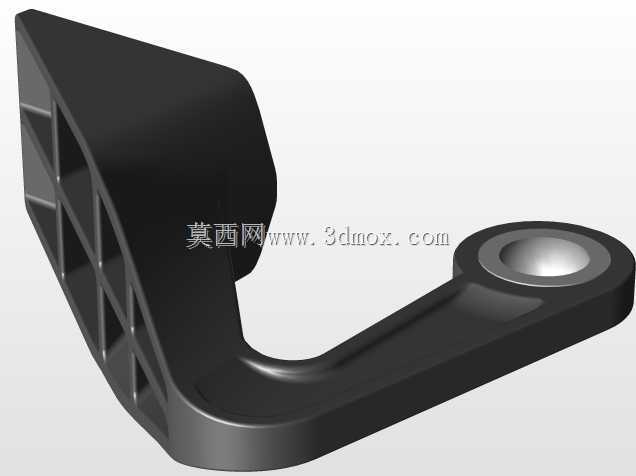

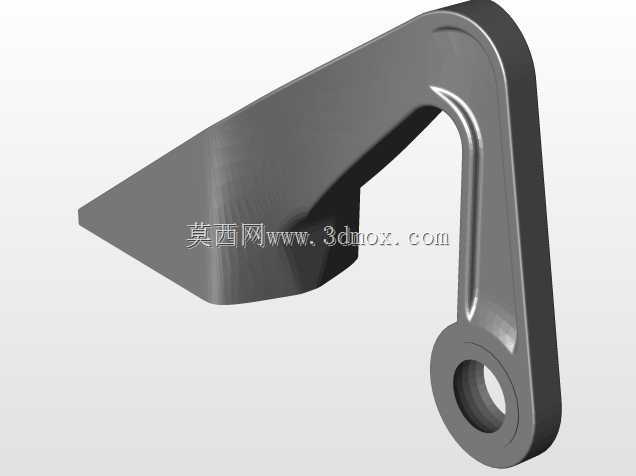

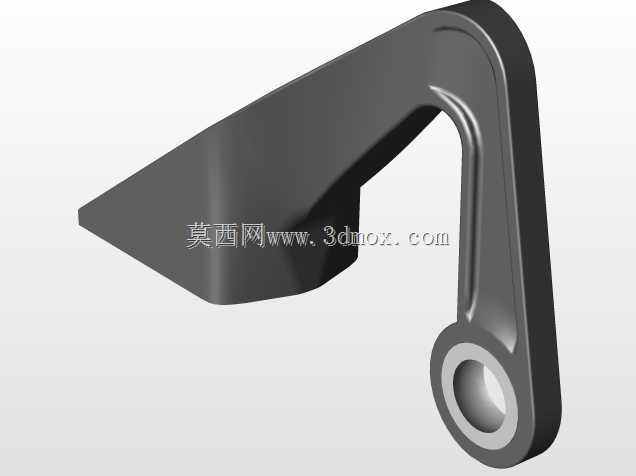

　　从结构设计逻辑来看，这个支架采用了变截面的悬臂式构型，固定端为楔形安装基座，底部预留了两个安装螺栓孔位，可与机身预埋的安装衬套配合锁紧，安装面的平面度需要控制在合理公差范围内，保证装配后支架不会出现附加安装应力；悬臂段采用了镂空筋板的加强结构，而非实心构型，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，大幅削减了构件自身重量，0.286公斤的自重对于航空类零部件而言，能够有效降低整机的死重占比，提升有效载荷占比。筋板的排布沿着支架的主应力迹线方向布置，在轴承孔与安装基座的连接过渡区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，轴承孔端内嵌了轴承安装位，孔位的圆柱度、同轴度公差需要匹配对应规格的滚动轴承装配要求，保证轴承装入后转动顺畅，不会出现卡滞或偏磨的情况。

　　设计过程中需要优先明确安装边界条件：安装基座的楔形角度需要匹配机身安装面的倾斜角度，保证装配后轴承孔的中心轴线与传动部件的运动轴线完全重合，避免出现附加弯矩；悬臂的长度尺寸需要适配传动链路的行程要求，不能与周边的管路、线缆或是其他结构件产生运动干涉；轴承孔的内径尺寸需要匹配对应传动销轴或轴承外圈的尺寸，安装孔的孔距公差要控制在装配允许的范围内，避免现场装配时出现孔位错位无法安装的问题。结构强度校核环节，需要分别计算静态极限载荷下的支架应力分布、交变振动载荷下的疲劳寿命，筋板的厚度、悬臂的截面尺寸都要经过迭代优化，在重量与强度之间找到最优平衡点——如果一味追求减重而削减筋板厚度，会导致支架在大载荷下出现形变超差，影响传动精度；如果采用实心结构则会造成不必要的重量浪费，不符合航空零部件轻量化的设计原则。

　　从实际使用的角度出发，这类支架的加工工艺多采用铝合金整体铣削成型，或是采用高强度复合材料模压成型，表面需要做阳极氧化或防腐处理，适应高空环境下的温湿度变化与腐蚀条件；装配时需要在安装面与机身承力框之间加装减震垫片，吸收飞行过程中的高频振动，避免连接螺栓出现松动。在三维建模过程中，需要重点关注过渡圆角的尺寸、筋板与主壁的连接厚度、安装孔的沉头深度等细节，这些细节直接决定了后续加工的可行性与实际装机后的使用可靠性，不能只追求外观的流线型而忽略工程实际的装配与强度要求。
