航空用轻量化轴承连接支架结构

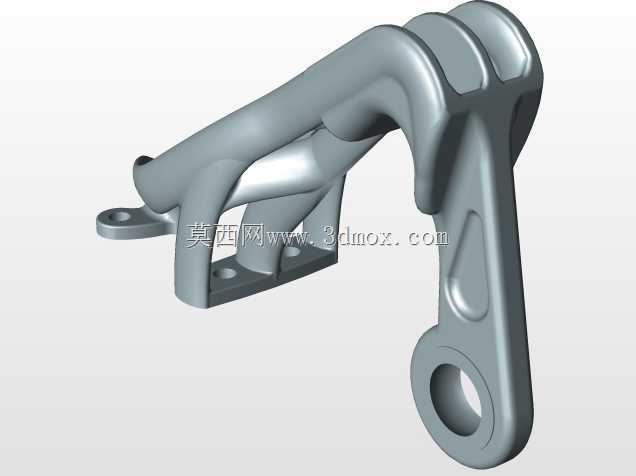

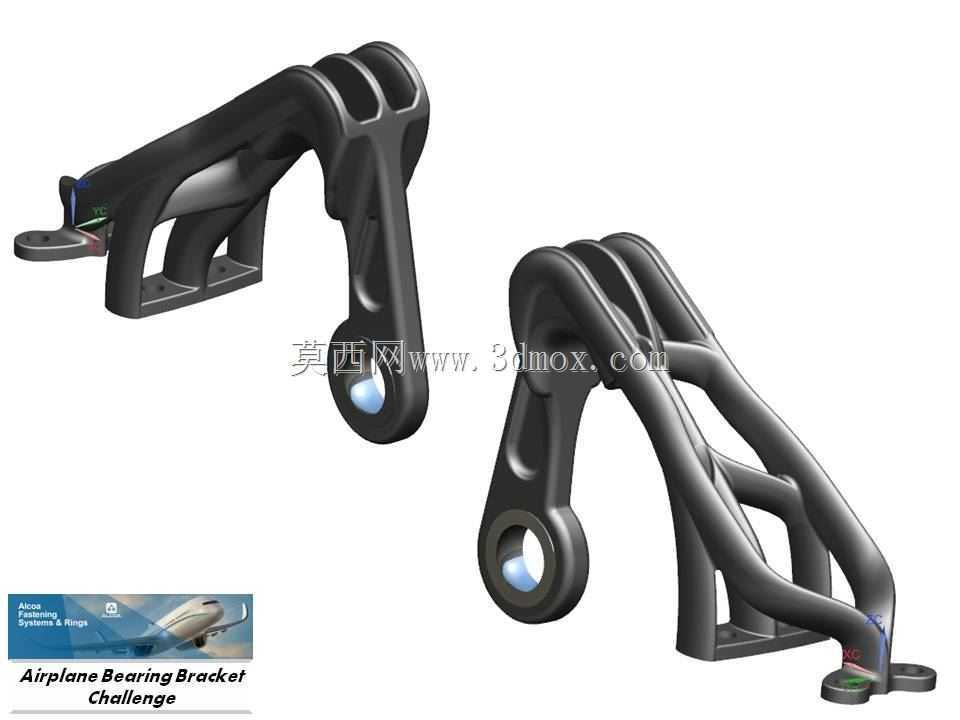

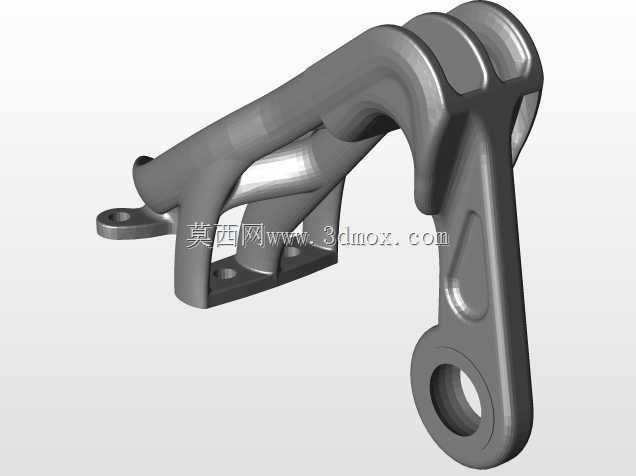

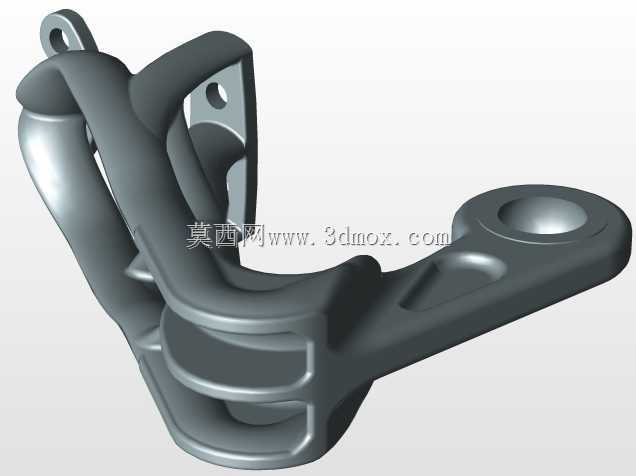

　　在航空机载构件的设计场景中，承力连接支架的性能直接决定了传动链路的可靠性与整机的重量控制水平，这类轴承支架主要用于机载传动系统中轴承组件的定位与载荷传递，需要同时承受飞行过程中的交变振动、气动载荷带来的多方向冲击力，还要在严苛的重量限制下保证足够的结构强度与疲劳寿命。从实际装机的使用需求来看，这类支架的安装边界需要匹配机身对应安装面的孔位布局，一端通过法兰面与机身承力结构紧固连接，另一端的轴承安装孔需要与传动转轴保持严格的同轴度公差，避免转轴运转过程中出现偏磨、卡滞的问题。设计过程中首先要梳理载荷传递路径，从法兰安装面到轴承支撑孔之间，主承力筋条沿着载荷的主要传递方向布置，将轴承位置承受的径向、轴向载荷顺畅传递到机身安装结构上，

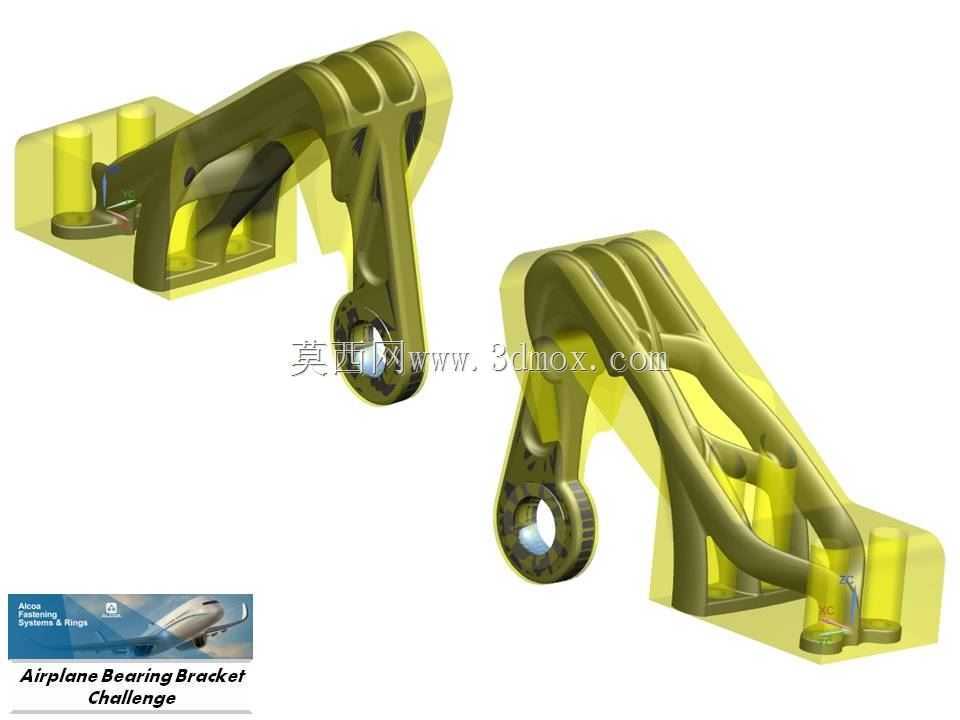

　　避免出现应力集中的锐角区域，所有承力筋的过渡位置都采用大圆角平滑过渡，降低交变载荷下的应力集中系数，提升构件的疲劳耐久性能。针对航空领域的减重需求，结构上采用了拓扑优化后的镂空构型，在非主承力区域去除多余材料，在保证整体刚度、强度满足设计要求的前提下，尽可能压缩构件的整体重量，镂空区域的筋条布局也经过反复校核，避免出现刚度突变的区域，防止飞行过程中产生共振问题。支架的法兰安装面设置了对应的紧固孔位，孔位周边做了局部加厚处理，抵消紧固件预紧力带来的局部压应力，避免安装过程中法兰面出现压溃变形；轴承安装孔的内壁需要满足对应的尺寸精度与表面粗糙度要求，保证轴承压装后能够保持稳定的配合状态，不会在运转过程中出现外圈蠕变的问题。

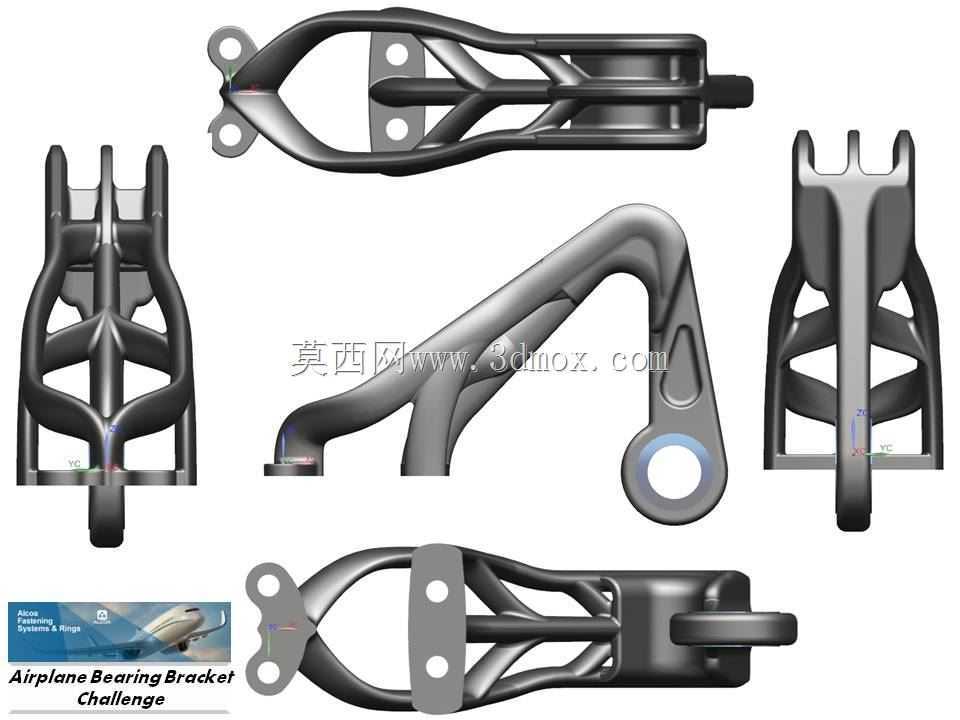

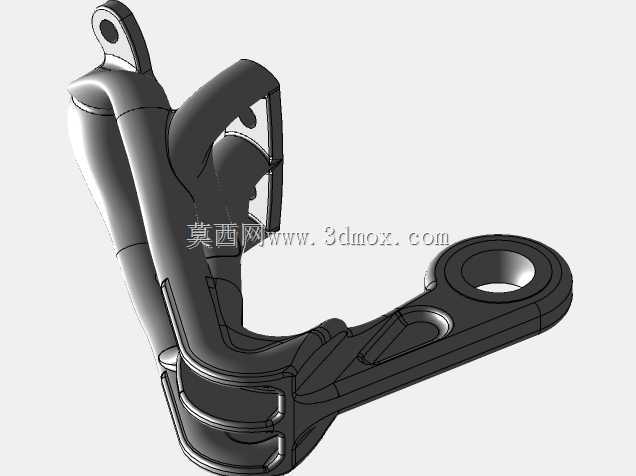

　　从结构细节来看，支架的各个支臂截面采用变厚度设计，靠近承力节点的位置厚度更大，向非承力区域逐渐平滑减薄，既保证了关键位置的结构强度，也避免了不必要的材料浪费。在安装适配性上，支架的整体外轮廓需要避开周边传动构件、管线的运动与布置空间，所有突出结构都做了倒角处理，避免装配过程中划伤周边构件或者线缆，同时也能减少应力集中的风险。这类支架在实际使用中，不仅要承受静态的结构载荷，还要耐受航空场景下的温度交变、振动冲击等复杂工况，因此结构设计中对各个连接位置的刚度匹配做了针对性优化，让支架的固有频率避开整机的主要振动频率区间，防止飞行过程中出现共振导致的结构失效。从建模逻辑来看，这类构件的建模需要先确定关键安装基准，

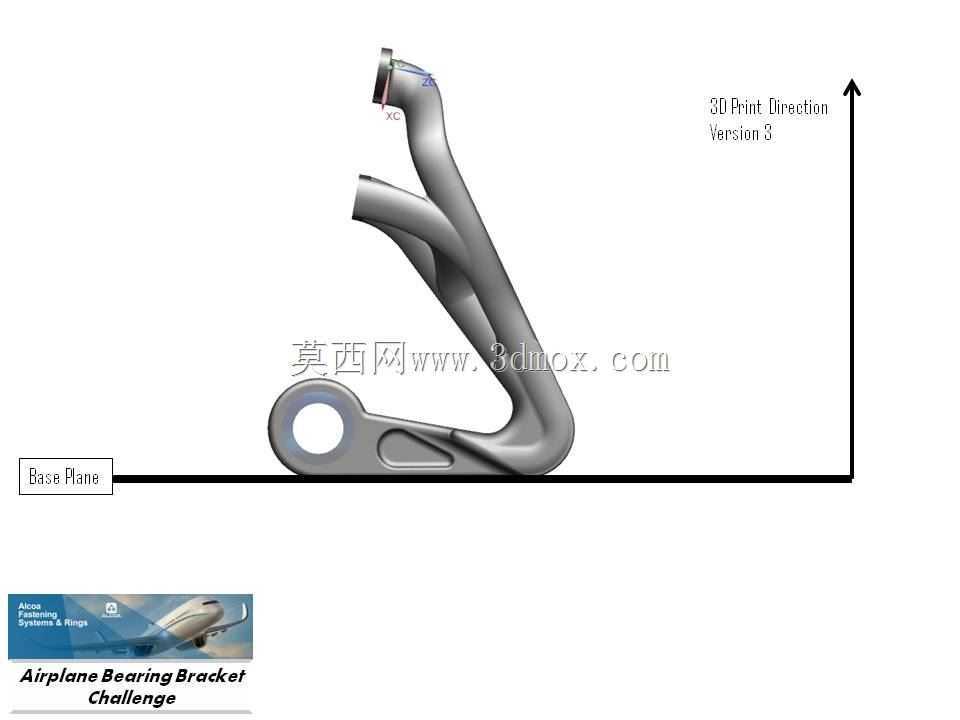

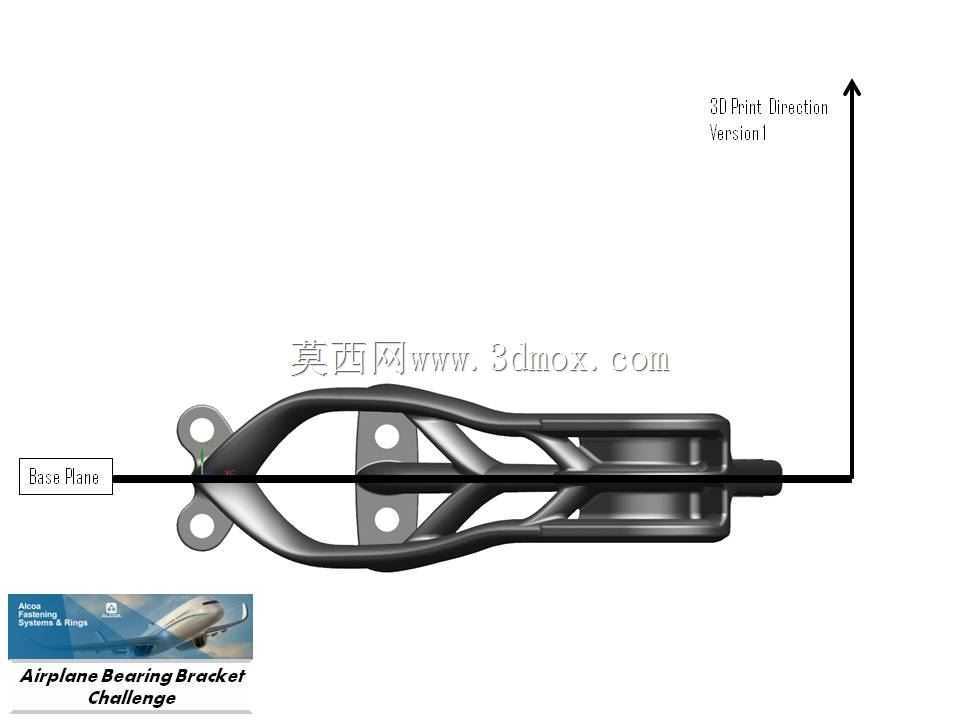

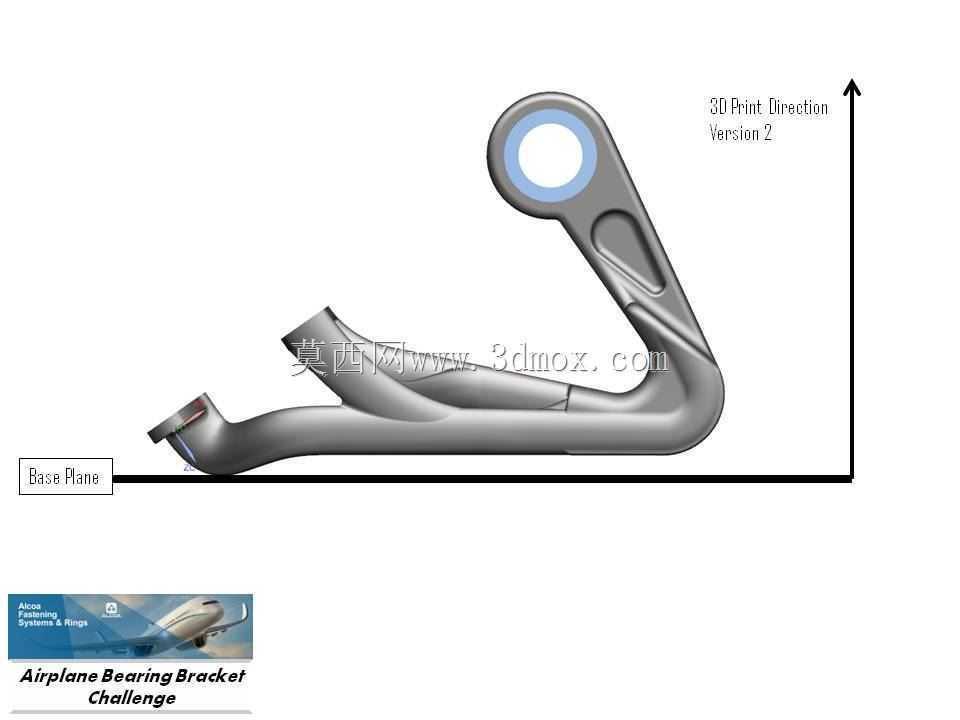

　　也就是法兰安装面与轴承孔的中心轴线，基于这两个基准搭建整体的骨架线，再沿着载荷路径生成主承力筋的轮廓，之后通过布尔运算整合各个结构特征，最后对所有过渡位置做圆角处理，完成整体结构的建模。建模过程中需要重点关注各个安装特征的位置公差，比如紧固孔的位置度、轴承孔的同轴度、安装面的平面度，这些公差要求直接决定了构件后续能否顺利装配，以及装配后的实际使用性能。对于这类承力构件来说，结构设计不能只追求轻量化而忽略工艺可行性，所有的结构壁厚都要保持均匀，避免出现壁厚突变导致的铸造或者增材制造过程中的缺陷，镂空区域的尺寸也要满足加工工艺的可达性要求，保证后续加工过程中刀具或者成型设备能够顺利完成结构加工。在实际的工程应用中，这类轴承支架的性能验证需要通过静力加载试验、振动疲劳试验等多个环节，校核结构在极限载荷下的变形量、应力水平，以及长期交变载荷下的疲劳寿命，确保在全生命周期内都能稳定承力，不会出现结构断裂、变形超差等问题。
