数控车床C轴活模具结构设计

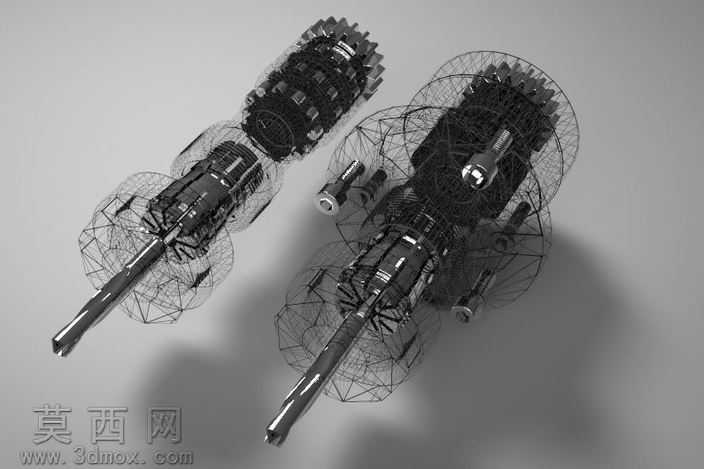

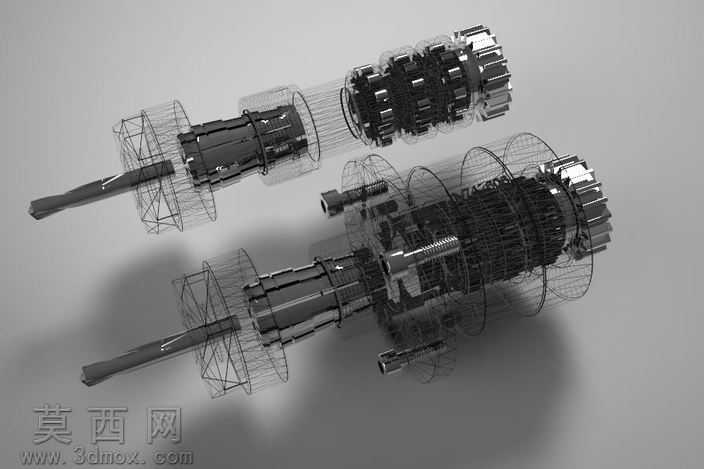

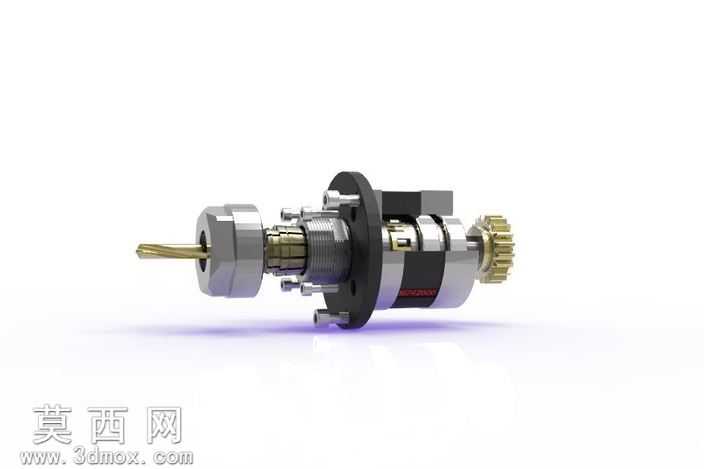

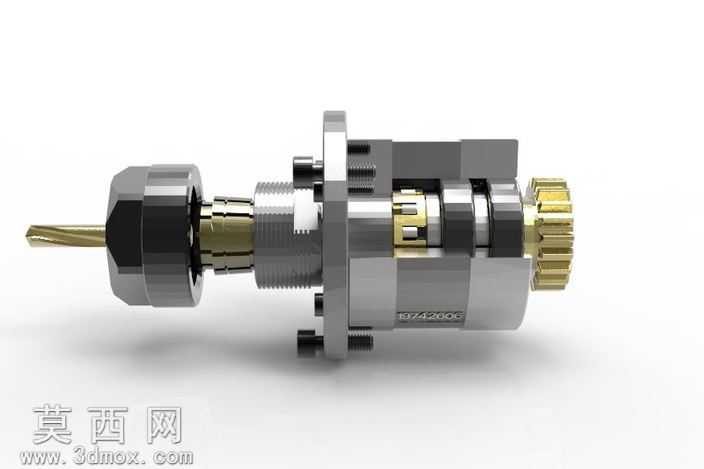

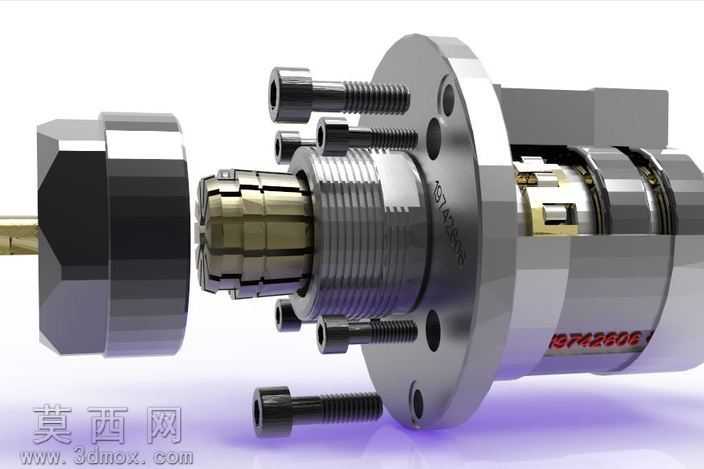

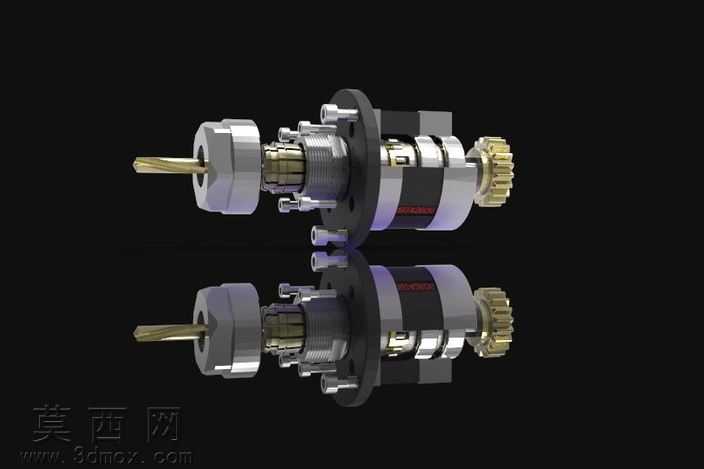

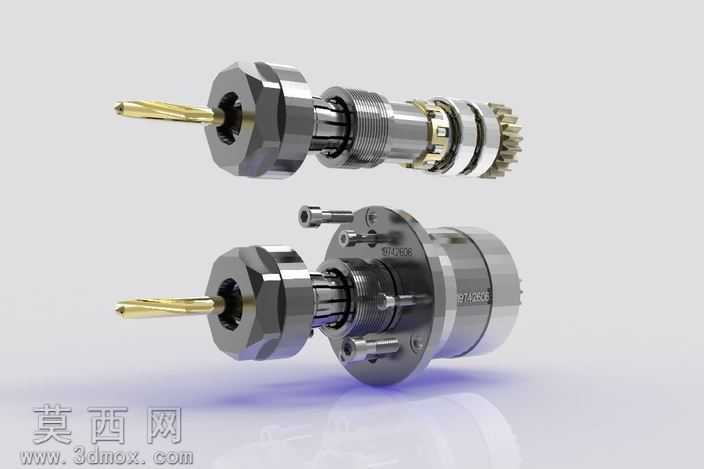

本套设计为适配数控车床C轴加工场景的活模具结构，建模过程严格遵循机械加工装配的公差配合标准，从核心传动件到配套紧固件均按照实际生产尺寸1:1还原，完整呈现了活模具与高速钢钻夹头、轴承、齿轮、垫片等配套部件的装配关系。建模阶段优先梳理C轴动力传输路径，将主轴传动段、夹头装夹段、轴承支撑段做分层结构设计，每一段的轴径变化、退刀槽、键槽位置都经过反复校验，确保与配套轴承的内圈过盈配合量、齿轮的键连接定位精度、钻夹头的锥面贴合度完全符合数控加工的装夹刚性要求。渲染环节采用金属材质分层赋色方案，主轴与钻夹头部分使用高速钢材质，调整金属粗糙度参数模拟经过磨削加工的光亮金属表面，还原刀具装夹部件的高硬度质感；轴承内外圈使用轴承钢材质，保持架做哑光金属处理，滚动体添加高反光金属属性突出精密部件的加工精度；齿轮部分根据传动层级区分材质，主动传动齿轮做调质处理的哑光金属质感，从动齿轮添加表面渗碳的深色金属质感，垫片等紧固件做镀锌钝化的亮银色金属效果。结构设计上充分考虑C轴3轴兼容性要求，将模具的安装定位基准与数控车床C轴的标准安装接口做匹配设计，预留的锁紧定位槽可适配不同规格的车床主轴端盖，内部的轴承排布采用双列角接触球轴承加推力轴承的组合方案，既可以承受钻削加工时的径向切削力，也能承载轴向进给力，避免高速运转时出现主轴窜动问题。齿轮传动部分采用渐开线圆柱齿轮设计，模数、压力角参数均按照通用机床传动标准选取，保证传动过程平稳无冲击，高速钢钻夹头的装夹范围覆盖常规小直径孔加工的刀具规格，夹头内部的弹性胀套结构也做了完整建模，可直观展示刀具锁紧的动作原理。整套模型的各零部件均支持独立拆解查看，装配约束完全按照实际装配流程设置，可用于数控车床工装设计的结构参考、C轴加工附件的教学演示，也可作为同类活模具产品优化设计的三维参照，帮助设计人员快速理解C轴活模具的动力传递、装夹定位、受力支撑的核心设计逻辑，减少前期方案设计的重复建模工作量。
