带手轮调节的双立柱翻转工装设备结构

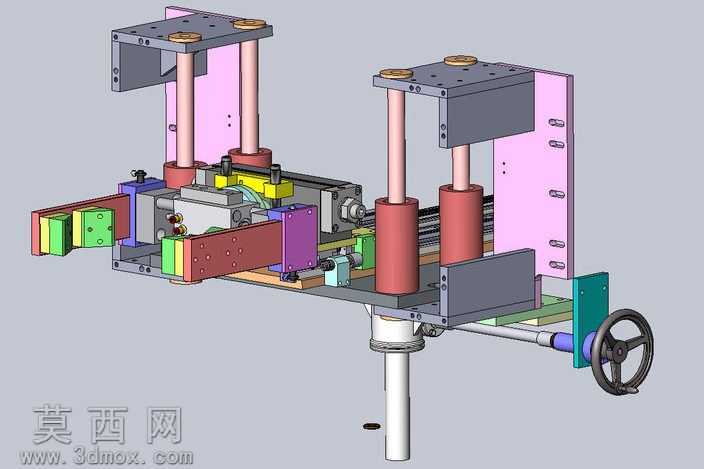

本作品为翻转工装类机械结构的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与公差规范，对设备的每一处零部件都进行了精细化的特征建模，完整还原了设备的实际装配关系。模型整体采用对称式双立柱支撑布局，两根立柱搭配导向铜套实现竖直方向的升降导向，立柱顶部设置安装固定板，预留标准安装孔位用于对接外部执行机构，保证设备安装对接的通用性。中部的翻转执行单元集成了多组定位夹紧模块，不同色彩区分的夹紧块对应不同的工件定位接触面，建模时对夹紧块的安装槽、调节腰孔、定位销孔都做了精确还原，可清晰展示工件装夹的定位逻辑，夹紧单元旁设置的缓冲限位结构也做了完整建模，还原设备运行时的缓冲防护设计。设备侧部设置手轮调节机构，手轮通过传动轴连接内部传动组件，可实现翻转角度的手动微调，传动轴的支撑轴承座、轴端挡圈、连接键槽等细节特征都完整呈现，清晰展示手动调节的传动路径。底部设置旋转支撑立柱与安装底座，底座预留安装固定孔，可实现设备整体的工位固定，支撑部位的回转轴承结构也做了分层建模，可直观展示回转支撑的装配层次。渲染阶段采用哑光工业灰作为主体机架材质，导向轴采用抛光金属材质，手轮采用铸铁哑光黑材质，不同功能的夹紧块采用差异化的彩色哑光材质区分，既还原了工业设备的真实材质质感，又能通过色彩快速区分不同功能模块，方便查看设备的结构分区。设计思路围绕工件翻转加工的实际工况展开，兼顾手动调节的便利性与装夹定位的可靠性，双立柱的布局保证了设备整体的结构刚性，可承受翻转过程中的偏载力矩，多组可调夹紧块可适配一定尺寸范围内的工件装夹需求，手轮微调结构可满足加工过程中角度精准调整的需求，整体结构紧凑，功能分区清晰，完整呈现了翻转工装设备的设计逻辑与结构细节，可作为同类工装设备设计的参考模型，也可用于机械结构教学演示使用。
