机加工锻造工装夹具三维结构设计

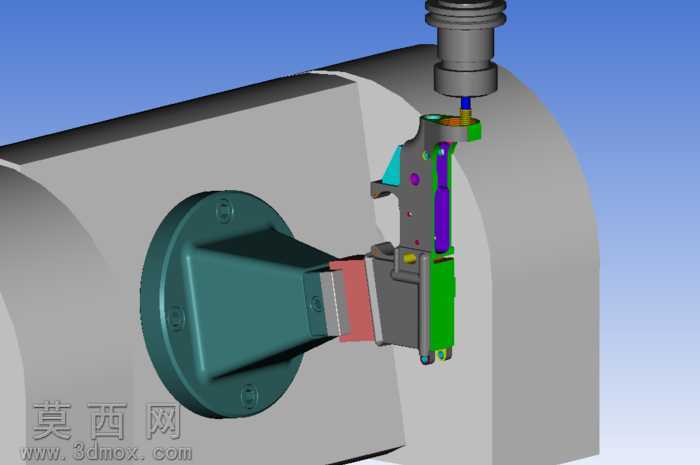

本模型为机加工场景下使用的锻造类装夹工装，整体建模过程依托三维参数化设计软件完成，从基础定位基准出发逐步搭建各部分结构，首先完成与加工设备连接的法兰基座建模，法兰盘上均匀分布四个螺栓安装孔，用于将整个工装固定在机床工作台面，基座主体采用渐变式方台结构，从法兰盘位置向装夹端平滑过渡，保证基座自身的结构强度与安装稳定性。装夹执行部分采用多组件拼接式结构设计，不同功能部件分别建模后完成装配约束，其中与待加工锻件接触的定位块根据锻件外形做了仿形贴合处理，能够完全匹配待加工锻件的不规则曲面轮廓，避免装夹过程中出现工件偏移、装夹变形的问题。模型渲染阶段针对不同部件赋予了差异化材质，基座部分采用哑光铸铁材质，还原铸造工装的厚重金属质感，装夹活动部件采用调质钢材质，表面添加了细微的机加工纹理，定位接触块部分添加了硬质合金材质的视觉效果，区分不同部件的功能属性与加工工艺。结构设计上充分考虑了锻造加工场景的受力需求，装夹臂部分做了加强筋结构处理，在保证整体轻量化的前提下提升结构抗形变能力，装夹驱动端预留了与机床执行主轴连接的标准接口，能够直接适配常规机加工设备的主轴安装尺寸，无需额外做转接结构设计。建模过程中使用了直接建模的移除、偏移面等特征操作，对初始设计中存在的曲面过渡不顺畅、装配间隙不合理的位置做了优化调整，消除了模型中存在的碎面、重合面等几何错误，保证各活动部件之间不存在干涉问题，装夹开合行程能够满足对应规格锻件的上下料需求。整体模型完整还原了锻造工装的装配关系与结构细节，各部件的连接位置、安装孔位、活动行程都按照实际加工需求做了参数化设定，可直接用于工装结构验证、加工工艺模拟以及相关机加工方案的演示参考。
