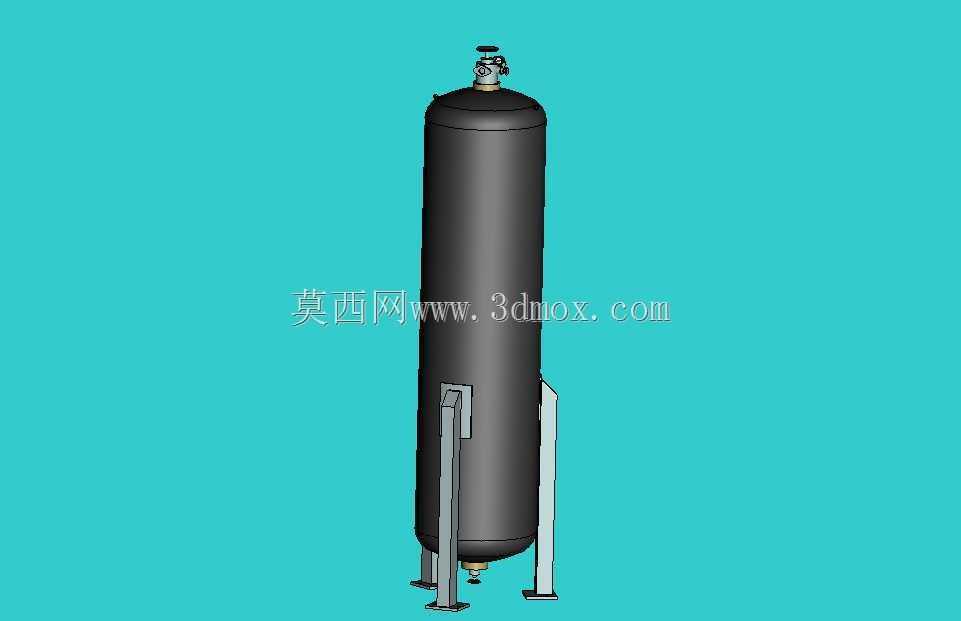

立式承压储液罐体带支架结构设计

　　在中小型工业流体存储、压缩空气后处理、小型化工介质暂存的场景里，这类立式承压储液罐体的应用覆盖度极高，从机加工车间的压缩空气缓冲、汽修门店的气源稳压，到小型化工生产线的中间介质缓存，都能见到同结构产品的身影。不同于卧式储罐对横向安装空间的要求，立式结构的核心设计思路就是最大化利用垂直空间，在有限的厂房占地内实现更大的储容，这一点在用地紧张的城区生产车间、地下设备间里优势格外明显。

　　从结构设计逻辑来看，整个罐体采用等径圆柱形筒体搭配上下标准椭圆封头的结构，这种组合是承压容器领域经过长期验证的成熟方案——圆柱筒体的环向应力分布均匀，加工时卷板成型的工艺难度低，上下椭圆封头可以平滑过渡筒体端部的应力集中，避免直角结构在承压状态下出现的疲劳开裂风险。顶部封头位置预留了标准法兰接口，用来安装控制阀组、压力表或者安全泄压元件，实际选型时可以根据存储介质的特性选配对应的阀件，比如存储压缩空气时搭配安全阀与排污阀，存储液态介质时加装液位计接口与进出液阀组，接口的法兰尺寸按照通用管路标准设计，不需要额外做非标转接就能和现场现有管路对接。

　　罐体下部的支撑结构采用三点式支腿设计，每根支腿通过焊接连接板与筒体下部固定，支腿底部预留了地脚安装孔，安装时可以通过膨胀螺栓直接固定在混凝土基础上，也可以搭配减震垫使用，降低介质充放过程中产生的振动传递。支腿的高度经过专门核算，既给底部封头的排污接口留出了足够的操作空间，方便日常维护时打开排污阀排出罐底沉积的杂质、冷凝水，也不会因为支腿过高导致整个罐体的重心上移，影响安装后的稳定性。整个罐体的重心落在三支腿围成的安装边界中心位置，即使在满载状态下，抗倾覆系数也能满足常规工业场景的安全要求，不需要额外加装辅助固定结构。

　　外形尺寸的设计上，筒体的长径比控制在4:1左右，这个比例既兼顾了立式安装的稳定性，也避免了长径比过大导致的筒体刚性不足问题，运输过程中不需要做额外的加固支撑就能满足常规公路货运的要求。筒体壁厚的取值按照常规中低压承压场景设计，能够满足1.0MPa以下工作压力的使用需求，如果用于更高压力的场景，只需要调整筒体壁厚与封头厚度，整体结构框架不需要做大幅改动，设计复用性很强。

　　建模过程中，所有焊接位置都预留了合理的焊接收缩余量，支腿与筒体连接的位置做了局部加强处理，避免长期承压使用后支腿连接处出现应力变形。顶部阀组的安装位置特意偏离罐体中心一定距离，既方便操作人员站在地面就能操作阀件，也不会影响顶部吊装作业——罐体顶部封头中心预留了吊装吊耳的安装位置，安装时可以直接通过吊耳起吊整个罐体，不需要额外捆绑筒体，避免吊装过程中刮伤罐体表面的防腐涂层。

　　实际使用中，这类罐体的功能不只是单纯的存储介质，在压缩空气系统里它可以起到缓冲稳压的作用，消除空压机往复工作产生的压力脉动，让后端用气设备的气压更稳定；在小型流体输送系统里，它可以作为中间缓存罐，平衡泵组的间歇工作带来的流量波动，减少泵组的频繁启停，延长泵的使用寿命。罐体的内外表面都可以根据使用场景做对应的防腐处理，比如用于普通空气存储时做常规喷塑防锈，用于有腐蚀性的介质存储时可以内衬防腐涂层或者选用不锈钢材质，主体结构的适配性很强，不需要重新做结构设计就能满足不同介质的使用需求。

　　安装边界方面，三支腿的安装孔围成的圆周直径不到筒体直径的1.5倍，现场做基础时只需要在对应位置预留三个固定点即可，不需要做大面积的设备基础，施工成本很低。罐体周围只需要预留半米左右的操作空间，就能满足日常阀件操作、排污维护的需求，对于空间紧凑的小型生产场地非常友好。不同于大型立式储罐需要现场焊接制作，这个尺寸的罐体可以在工厂整体加工完成后整体运输到现场，直接固定接管就能投入使用，安装周期极短，也减少了现场施工的质量不可控因素。
