立式承压空气储气罐结构三维设计

　　在工业气动系统的布局设计中，这类立式承压空气存储罐体是气源处理环节的核心配套部件，日常多配套在空压机后端，用来缓冲空压机间歇产气带来的压力波动，稳定整个气动管网的输出压力，同时还能沉淀压缩空气中夹带的部分液态水与杂质，减少后端气动元件的磨损与故障概率。从实际应用场景来看，这类罐体广泛分布在机加工车间的气动夹具供气管网、自动化生产线的气动执行元件气源端、汽修门店的气动工具供气系统，甚至部分小型空压站的集中储气环节也会选用同结构的立式罐体，相比卧式罐体，立式结构的占地面积更小，对于车间边角、设备间隙这类狭窄安装空间的适配性更强。

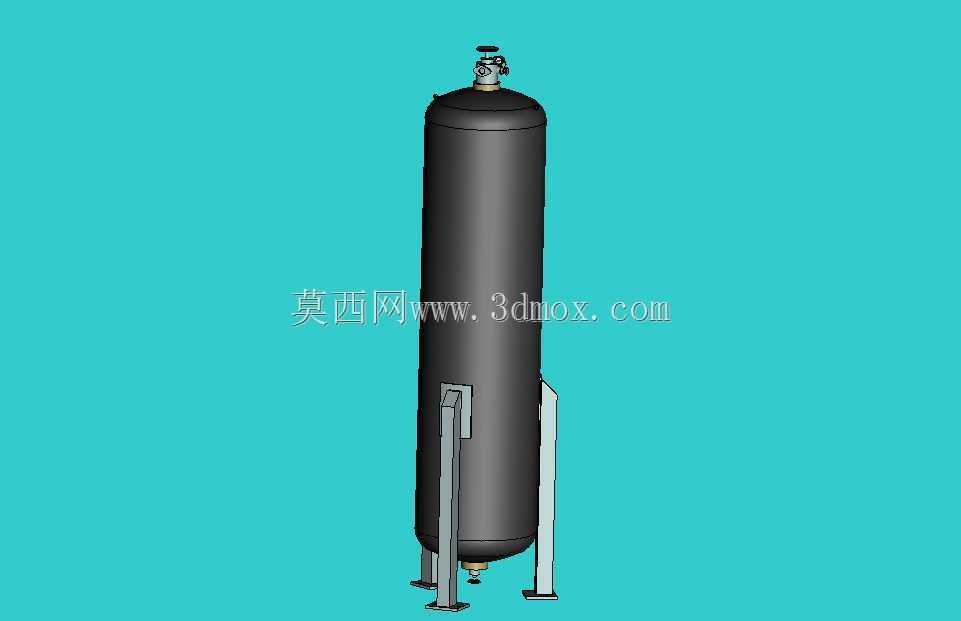

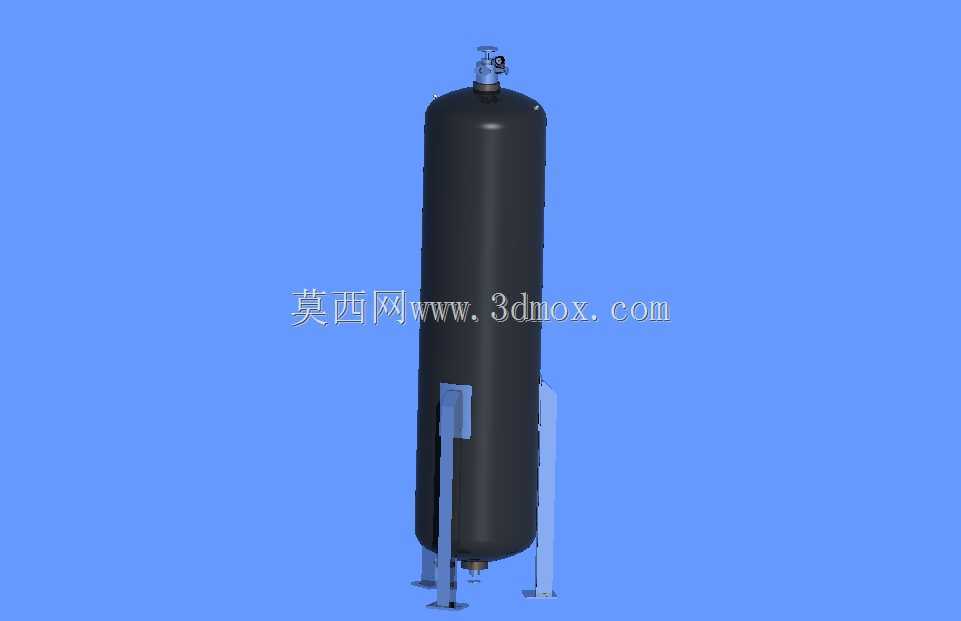

　　从结构设计的角度拆解，整个罐体采用立式长圆柱筒体结构，上下两端采用标准椭圆形封头焊接成型，这种封头结构的应力分布更均匀，在承压状态下不会出现局部应力过度集中的问题，相比平盖封头能承受更高的内部工作压力，同时焊接加工的工艺性更好，焊缝处的应力集中系数更低。罐体顶部设置了阀门安装接口，用来安装安全阀、压力表、进气控制阀这类配套附件，日常运维时可以直接在顶部完成压力检测、安全泄压、进气通断控制的操作，不需要额外搭设过高的操作平台。罐体底部设置了排污接口，沉积在罐体底部的冷凝水与杂质可以通过这个接口定期排出，避免积液长期浸泡罐体内壁造成腐蚀，延长罐体的整体使用寿命。

　　支撑结构采用三点式支腿设计，三根支腿沿罐体底部圆周均匀分布，每根支腿都通过焊接的连接板与罐体下封头部位固定，支腿下端预留了地脚安装孔，安装时可以通过膨胀螺栓与混凝土地面固定，保证罐体在充放气过程中不会因为气流冲击出现晃动甚至倾覆。这种三点支撑的结构对安装地面的平整度要求更低，相比四点支撑不会出现支腿悬空的问题，安装时的调平操作更简便，同时支腿的高度预留了足够的底部操作空间，方便操作人员在底部完成排污阀的操作与维护。

　　建模过程中需要重点关注几个核心尺寸边界：首先是筒体的长径比，这类中小型储气罐的长径比通常控制在3:1到4:1之间，既保证足够的储气容积，又不会因为筒体过高导致整体重心偏高，影响安装稳定性；其次是支腿的安装跨距，跨距需要根据罐体的满载重量核算，保证支撑力的力臂足够，避免罐体受侧向力时出现支腿变形；另外顶部接口的位置需要预留足够的操作空间，接口中心距离罐体中心的距离要满足阀门安装、扳手操作的空间需求，不能出现阀门安装后互相干涉、无法操作的问题。还有筒体壁厚的设计，需要根据额定工作压力、材料许用应力、焊接系数核算，保证在额定压力下的结构强度满足安全要求，同时还要预留足够的腐蚀裕量，适配工业环境下的长期使用需求。

　　在实际选型配套时，这类罐体的容积需要匹配前端空压机的排气量与后端用气端的峰值用气量，避免出现空压机频繁启停、供气压力波动过大的问题；安装位置需要避开强振动源、腐蚀源，同时要保证顶部安全阀的泄压方向不会朝向人员经常通行的区域，底部排污口要方便接入排污管道，避免排污时造成地面积水。建模时所有焊接部位都做了贴合实际工艺的倒角处理，没有出现尖锐的直角焊缝结构，符合实际压力容器的焊接工艺要求，支腿与罐体连接的部位还做了加强筋结构，提升连接部位的结构强度，避免长期承重后出现焊缝开裂的问题。
