标准六角螺母工业紧固件三维设计作品

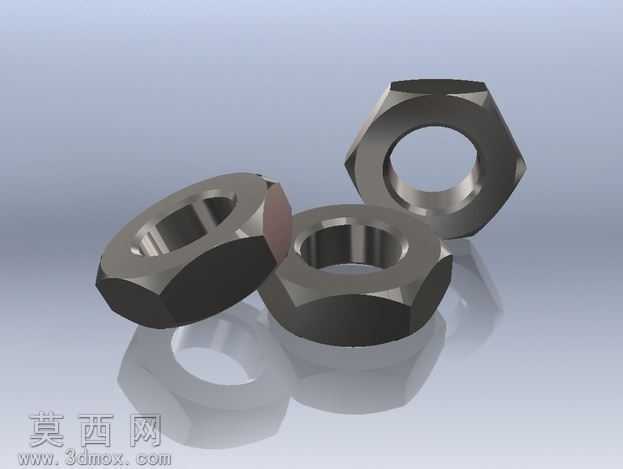

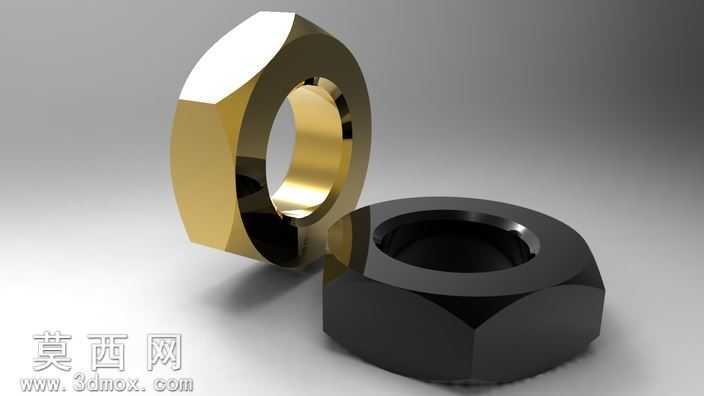

本作品为标准六角螺母的三维建模设计成果，建模阶段以公制普通螺纹的国标参数为核心依据，首先在草图环境中绘制正六边形外轮廓与内孔基准圆，通过拉伸特征生成螺母的基础胚体结构，针对内螺纹部分，采用螺旋线配合扫描切除的方式完成牙型构建，严格遵循60°三角螺纹的牙型角、螺距、牙高参数，还原真实螺纹的啮合结构，同时对螺母两端的倒角特征做了精准处理，按照标准规范设置30°倒角角度与倒角深度，避免锐边结构，还原实际五金零件的工艺细节。材质与渲染环节，选用碳钢金属材质，调整材质的漫反射、粗糙度与金属度参数，还原普通钢制螺母经表面发黑处理后的哑光金属质感，在场景中搭建柔和的三点布光系统，主光从侧上方投射以凸显六角棱面的转折结构与螺纹的牙型起伏，辅光弱化暗部死黑区域，轮廓光勾勒螺母边缘以提升立体感，同时添加地面反射效果，模拟光滑展示台的倒影，让渲染成品更具真实工业产品的视觉表现力。结构设计上，严格遵循六角螺母的通用尺寸规范，对边宽度、对角宽度、螺母厚度均匹配对应公称直径的标准数值，保证模型可直接用于虚拟装配场景，能够与同规格螺栓、螺柱完成配合约束，还原紧固件的实际装配逻辑。设计过程中重点考量了零件的工艺合理性，所有棱边均做了符合生产实际的微小圆角处理，避免建模中出现现实加工无法实现的尖锐结构，螺纹收尾部分也做了合理的退刀结构设计，还原实际车削加工螺纹的工艺特征，整体模型结构完整，参数严谨，既可以作为机械设计教学中的标准件示例，也可用于机械设备的虚拟装配、产品展示动画制作等场景，能够直观展现六角螺母的外形特征与结构细节，帮助使用者理解紧固件的结构原理与装配关系。
