高精度斜齿传动轴齿轮三维设计作品

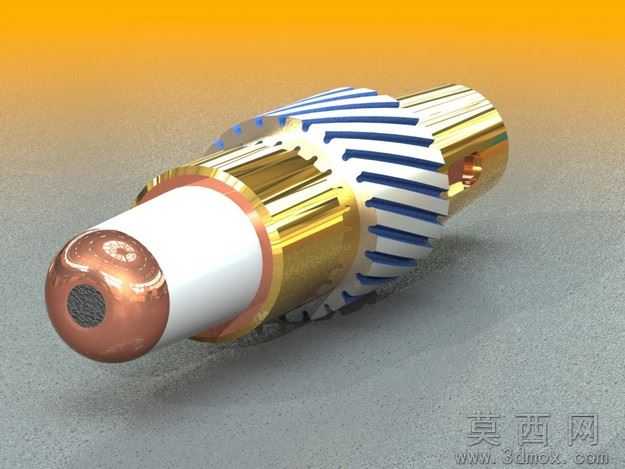

本作品为带轴一体式斜齿圆柱齿轮三维建模成果，建模阶段以机械传动设计参数为核心依据，首先通过参数化草绘完成齿轮分度圆、齿顶圆、齿根圆的基准轮廓绘制，依据斜齿轮螺旋角、模数、齿数等核心参数生成渐开线齿廓曲线，通过螺旋扫描命令完成斜向轮齿的实体构建，保证轮齿螺旋角度均匀一致，齿面过渡顺滑无棱角，确保后续啮合传动模拟时无干涉问题。轴体部分与齿轮本体采用一体化建模逻辑，依次完成轴端定位球面、轴承配合轴颈、花键连接段、齿轮安装定位轴肩的结构搭建，各轴段直径、长度尺寸严格匹配传动装配公差要求，轴端的工艺孔、定位卡槽等细节结构均做1:1还原，保证模型与实际加工零件的结构一致性。材质渲染阶段针对不同部件做差异化材质调配：轮齿部分采用金属镀面材质，添加细微的金属拉丝纹理与环境反射效果，还原高精度磨齿加工后的金属光泽；中间轴颈部分采用哑光白色陶瓷质感涂层材质，模拟轴面耐磨处理后的视觉效果；轴端定位头采用红铜金属材质，添加轻微的使用磨损痕迹与氧化质感，提升模型的真实感；背景采用渐变暖橙色与磨砂灰色地面搭配，添加柔和的环境漫反射光照，突出齿轮各部分的结构层次与材质差异。结构设计上充分考虑斜齿轮传动的平稳性特性，轮齿与轴体的衔接处做圆角过渡处理，避免应力集中问题，花键段的齿形均匀分布，保证扭矩传递的可靠性，整体模型结构完整，细节丰富，既可以用于机械传动原理的演示教学，也可作为传动系统装配设计的配套零部件使用，建模过程中对每一处装配配合面都做了公差预留设计，确保导入装配环境后可直接完成配合约束添加，无需二次调整结构尺寸。
