可调节式铰链夹紧安装工装结构设计

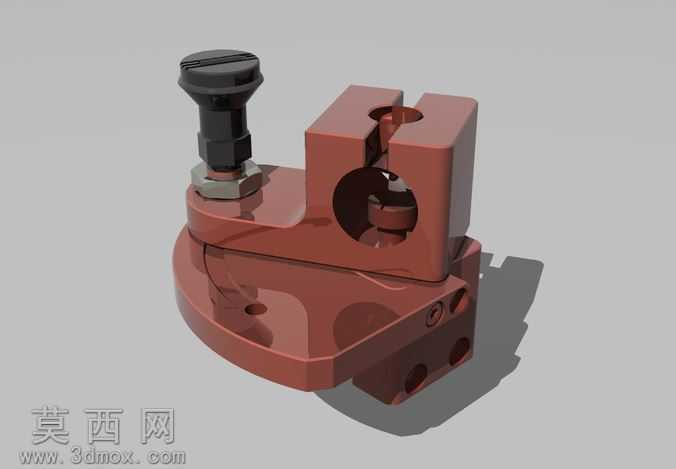

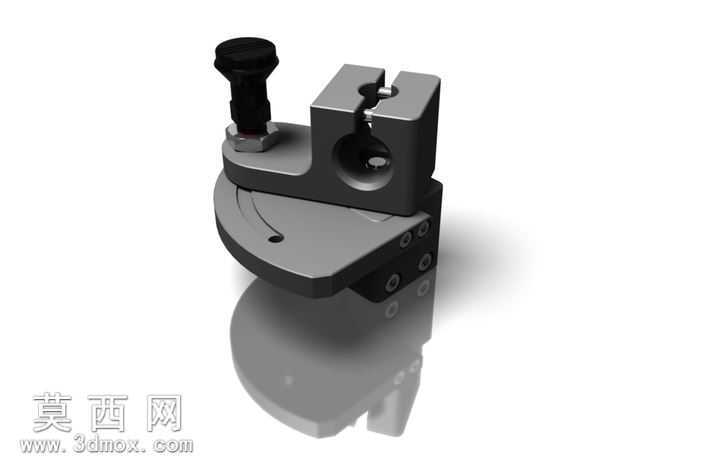

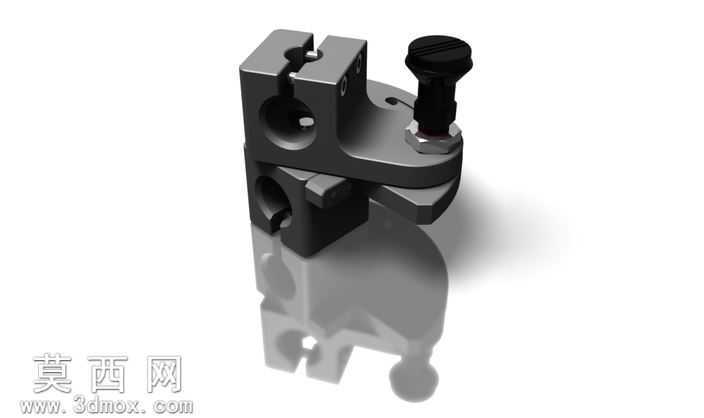

本作品为可调节式铰链夹紧安装工装的三维数字化模型，建模过程严格遵循机械加工工艺与工装设计规范，采用自顶向下的参数化建模思路完成整体结构搭建。建模阶段首先完成核心基座的特征绘制，通过拉伸、旋转、切除等基础特征构建基座的弧形调节面与主体安装基体，针对基座上的定位孔、螺纹安装位采用特征阵列与几何约束绑定，确保各孔位的同轴度、位置度公差符合实际装配要求。针对顶部的夹紧调节旋钮组件，单独构建旋钮的防滑纹理、螺杆的螺纹特征与锁紧螺母的配合面，通过装配约束将旋钮组件与基座的夹紧槽进行配合，模拟真实工装的夹紧行程与调节范围，确保螺杆进给过程中无干涉、卡滞问题。模型的弧形调节底座部分，通过曲面放样构建平滑的弧形导向面，对底座上的刻度定位槽、锁紧螺钉孔进行精细化特征处理，还原工装的角度调节功能结构，各层叠板之间的配合面预留合理的装配间隙，符合实际五金工装的加工装配公差要求。材质渲染阶段，针对主体金属结构件赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原金属件的磨砂质感，对旋钮的操作部分赋予黑色硬质工程塑料材质，区分不同部件的材质属性，添加柔和的环境光与方向光组合，突出模型的结构轮廓与装配层次，对模型底部添加柔和的反射阴影，提升渲染效果的真实感。结构设计上，该工装整合了铰链定位、夹紧固定、角度调节三大核心功能，顶部的开槽夹紧位可适配不同规格的铰链销轴，通过旋钮螺杆的进给实现快速夹紧锁紧，底部的弧形调节结构可根据安装需求调整铰链的安装角度，侧边的锁紧螺钉可在角度调整完成后实现整体锁止，避免安装过程中出现位置偏移，各部件的连接结构均采用标准五金件连接设计，具备良好的加工可行性与实际使用强度，可直接用于五金门窗铰链安装工序的工装参考，也可作为同类夹紧定位机构的设计参考模板，模型的各部件均为独立可编辑特征，支持后续的参数修改与结构优化，适配不同规格铰链的安装夹紧需求。
