发动机活塞连杆组件三维结构设计

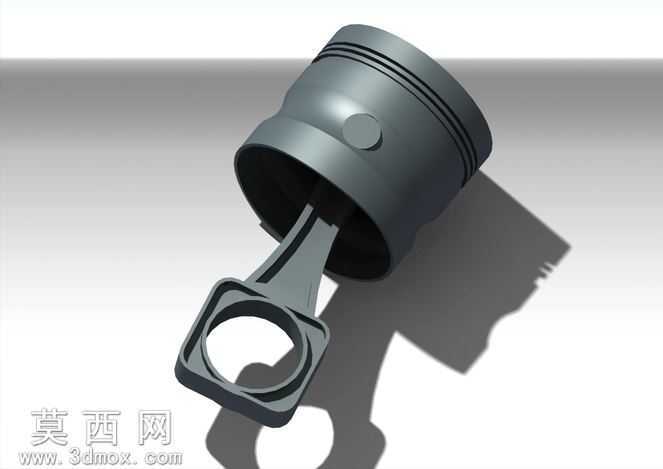

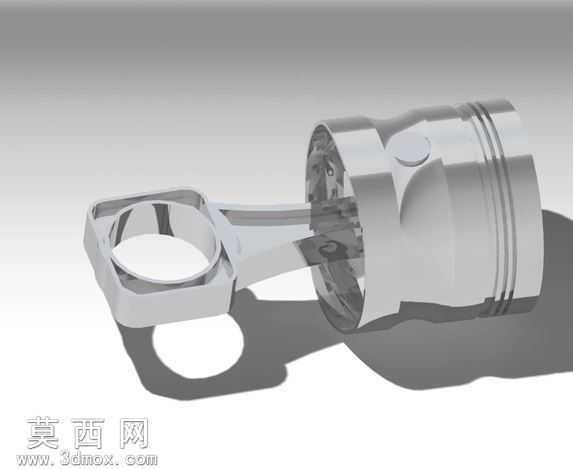

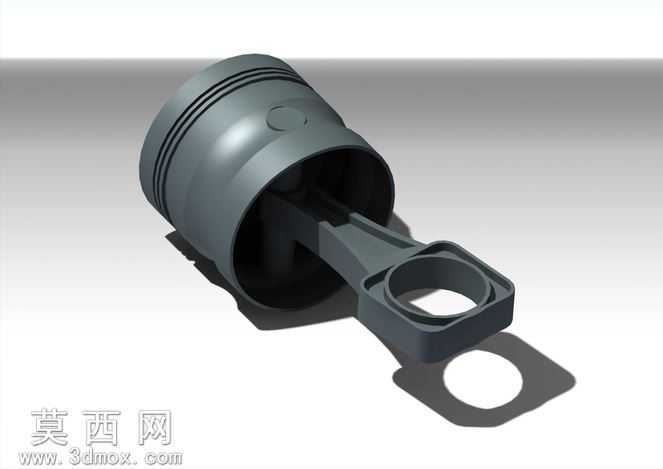

本作品为发动机核心传动部件活塞连杆组件的三维建模成果，建模过程严格遵循内燃机零部件实际设计规范，完整还原了活塞与连杆的装配配合关系。建模阶段首先梳理活塞的结构特征：顶部为适配燃烧室的成型轮廓，头部预留了多道活塞环安装槽位，裙部做了适配缸套运动的型面处理，活塞内部设计了与连杆小头配合的销座结构，所有倒角、退刀槽等工艺细节均按照实际机加工要求进行还原，避免建模特征脱离生产实际。连杆部分采用分体式大头设计，大头端适配曲轴曲柄销的安装需求，小头端与活塞销配合，杆身采用符合力学性能的变截面过渡结构，在保证结构强度的前提下优化了部件整体重量，减少往复运动过程中的惯性载荷。材质渲染阶段，为活塞与连杆赋予了符合实际工况的铸钢材质效果，调整了金属材质的粗糙度、反光度参数，还原了机加工金属部件的哑光金属质感，同时通过光影渲染突出部件的结构轮廓与装配关系，清晰展现活塞内腔与连杆小头的配合间隙、连杆大头的连接结构。设计过程中重点考量了部件的运动适配性：活塞与连杆的铰接结构预留了合理的活动间隙，能够直观展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的传动逻辑，各部件的尺寸比例严格参考通用小排量内燃机的参数设定，既保证了外观结构的还原度，也能满足结构原理演示、装配模拟等使用需求。建模过程中对各特征的参数进行了关联约束，可通过修改核心参数快速调整活塞直径、连杆长度等关键尺寸，适配不同排量发动机的设计参考需求，整体模型结构完整，无特征缺失、破面等建模问题，装配关系清晰合理，能够直观展现活塞连杆组件的真实结构与工作原理。
