小型四旋翼飞行器及配套遥控装置结构设计

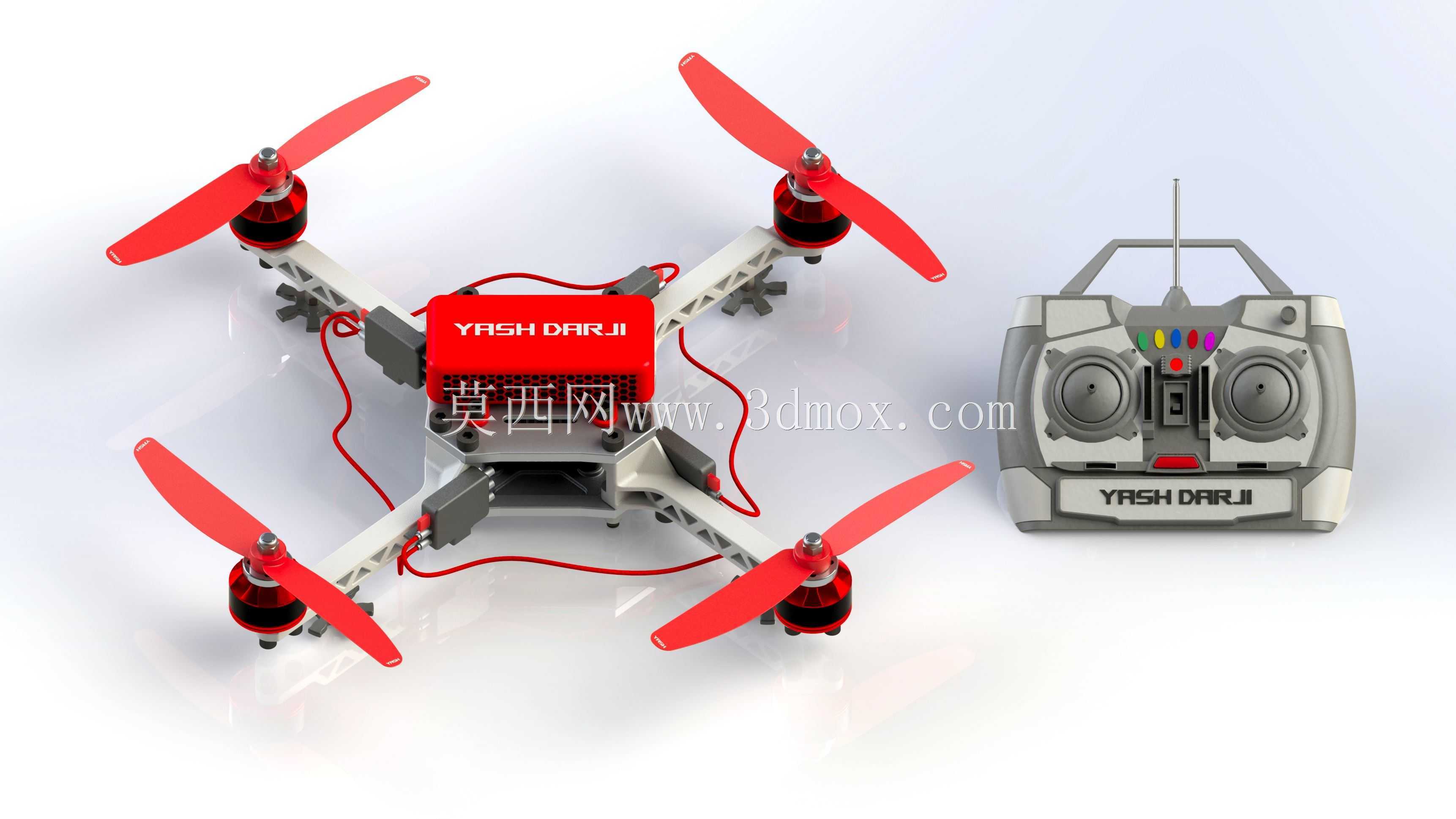

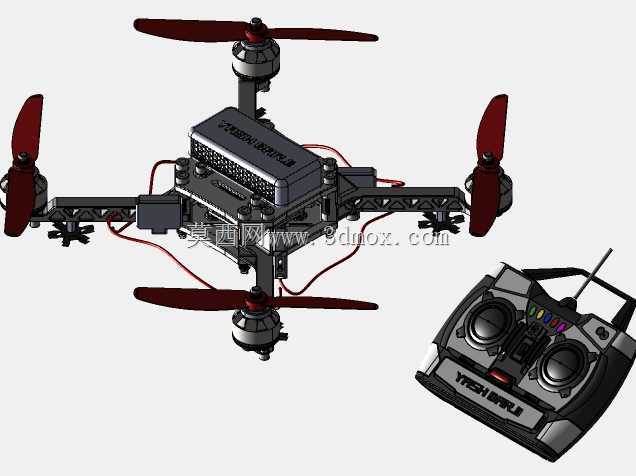

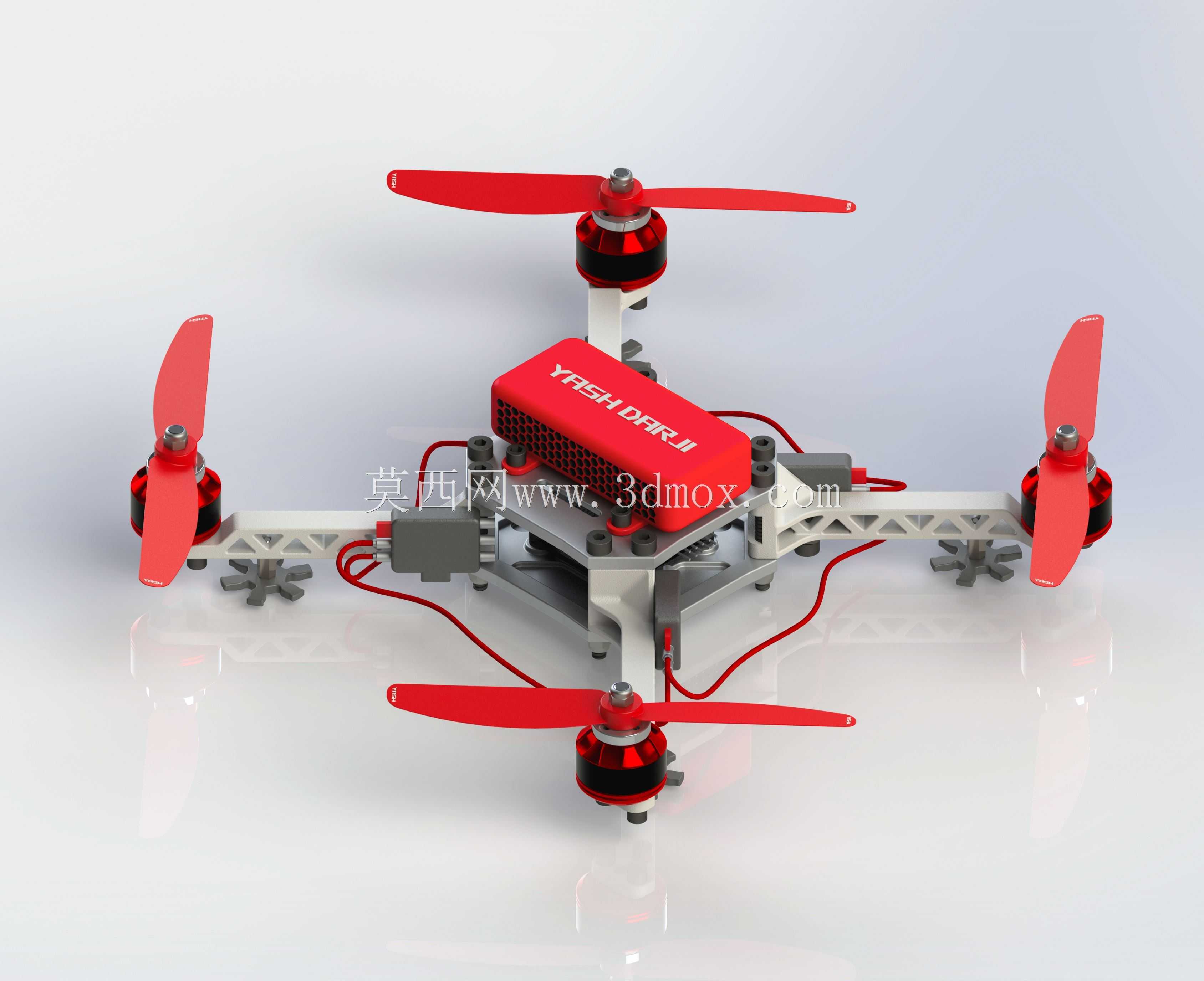

　　这套小型四旋翼飞行装置的结构设计，核心围绕轻量化、易组装、抗日常磕碰的使用需求展开，机架主体采用桁架式镂空结构，在保证四个机臂支撑刚度的前提下尽可能削减非受力区域的材料冗余，四个旋翼安装座呈十字对称分布，相邻机臂夹角严格控制为90度，确保旋翼转动时的反扭矩可以相互抵消，不会出现偏航力矩失衡的问题。配套的遥控装置采用手持枪式布局的握持结构，正面双摇杆分别对应俯仰、横滚、偏航与油门控制通道，摇杆下方设置功能拨杆与状态指示灯区域，顶部外置鞭状天线，保证2.4G频段信号的全向覆盖，遥控装置的壳体做了圆角过渡处理，边缘无尖锐棱角，长时间握持操作不会产生硌手的不适感。

　　从实际应用场景来看，这类小型四旋翼装置可作为高校飞控算法验证的载体，也可用于室内短距离航拍、小型教学演示场景，机架中心的安装平台预留了标准孔位，可直接搭载轻量化的飞控板、电池、微型摄像头等载荷，不需要额外打孔改装。旋翼部分采用快拆式安装结构，桨叶与电机轴通过卡扣配合，出现桨叶损坏时不需要借助工具即可快速更换，电机座与机臂之间设置了减震胶圈，可过滤旋翼高速转动产生的高频振动，避免振动传递到中心载荷区域影响传感器精度。

　　设计过程中对安装边界做了明确的约束，四个旋翼的旋转平面完全处于同一水平面，相邻桨叶的转动轨迹无重叠区域，避免高速转动时出现打桨故障；机臂长度经过反复校核，在保证旋翼下洗气流不会相互干扰的前提下，尽可能压缩整机的横向尺寸，提升狭小空间内的通过性。遥控装置的内部腔体预留了电池仓、电路板安装位，按键与摇杆的安装孔位公差控制在0.1mm以内，保证装配后按键无卡滞、摇杆回中精度符合操控要求。

　　结构受力层面，机臂与中心机架的连接位置做了加厚处理，可承受日常起降的冲击载荷，即使出现低空坠落的情况，连接位置也不容易出现断裂失效。整机的重心严格控制在旋翼平面的几何中心正下方，飞行过程中不会出现重心偏移导致的姿态倾斜问题，降低飞控算法的调节负担。遥控装置的电池仓设置了防反接结构，避免装反电池烧毁电路的风险，天线的安装位置远离内部高频电路，减少信号干扰，保证操控距离的稳定性。

　　从装配逻辑来看，整套装置的零部件均采用模块化设计，机架、电机、旋翼、遥控壳体、摇杆组件均可单独拆分更换，不需要对整体结构进行破坏性拆解，日常维护成本较低。旋翼桨叶采用对称翼型设计，正反桨的安装位置做了明确的标识区分，装配时可快速识别对应位置，不会出现桨叶装反导致升力方向错误的问题。中心机架的走线槽做了隐藏式设计，电调与电机的连接线可嵌入机臂内部的走线腔，不会裸露在外被旋翼打到，也能减少飞行过程中的风阻。
