DIY迷你螺丝式手动台虎钳结构设计

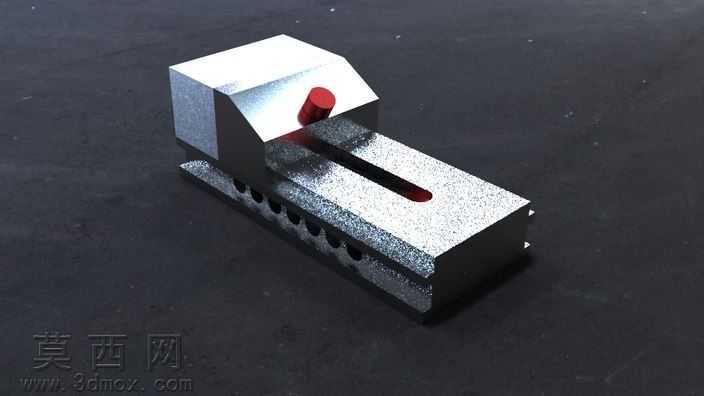

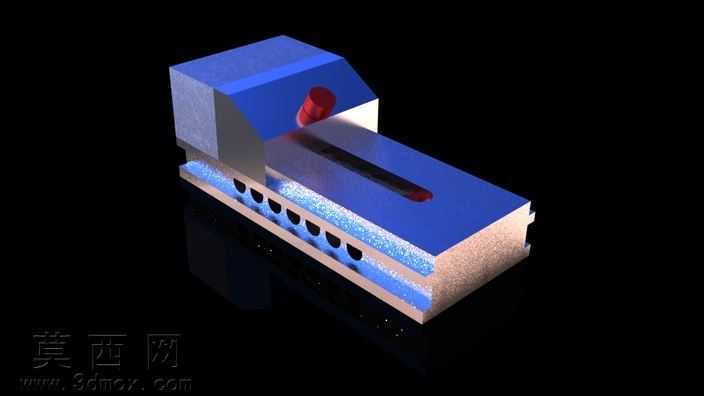

本作品为DIY小型螺丝驱动式老虎钳三维建模作品，建模过程中首先梳理手动虎钳的核心传动逻辑，以螺旋进给作为夹持力输出的核心结构，先绘制固定钳身的基础轮廓，通过拉伸、切除特征完成钳身底座的导轨槽、侧边减重孔、固定钳口的基准结构，保证固定部分的结构刚性同时兼顾小型化的轻量化需求。活动钳身部分通过配合导轨槽的限位结构，实现沿钳身长度方向的直线滑动，避免进给过程中出现偏移晃动。核心的螺丝传动结构采用单头梯形螺纹设计，建模时通过螺旋线扫描切除生成螺纹特征，保证螺纹传动的咬合精度，螺丝端部设置红色旋钮作为手动操作部件，旋钮表面做防滑纹理处理，提升手动旋转时的摩擦力，无需额外工具即可完成锁紧操作。材质渲染阶段，钳身主体采用磨砂金属材质，模拟高碳钢淬火后的哑光金属质感，表面添加细微的颗粒纹理还原金属加工后的真实触感，固定钳身与活动钳身的贴合面做轻微的倒角处理，避免尖锐棱角带来的违和感，红色旋钮采用哑光塑料材质，与金属钳身形成鲜明的视觉区分，突出操作部件的位置。结构设计上，钳身底座设置多组等距定位孔，可配合螺栓将虎钳固定在工作台面，提升夹持作业时的稳定性，钳口部分做平面防滑处理，保证夹持工件时不会出现打滑位移，整体结构紧凑小巧，适合小型零件的夹持作业，可用于DIY手工、精密小件修配等场景。建模过程中对各活动部件做了干涉检查，确保活动钳身全行程移动时不会与固定钳身、传动螺丝出现结构碰撞，各配合面预留合理的装配间隙，既保证滑动顺畅又不会出现过大旷量，渲染阶段采用暗调背景突出金属主体的质感，通过打光突出金属表面的反光特性，还原实物的金属光泽与结构层次。
